Boards Guide
Select your board to view detailed board information, including pin layouts and button locations.
Board: AMB82-MINI

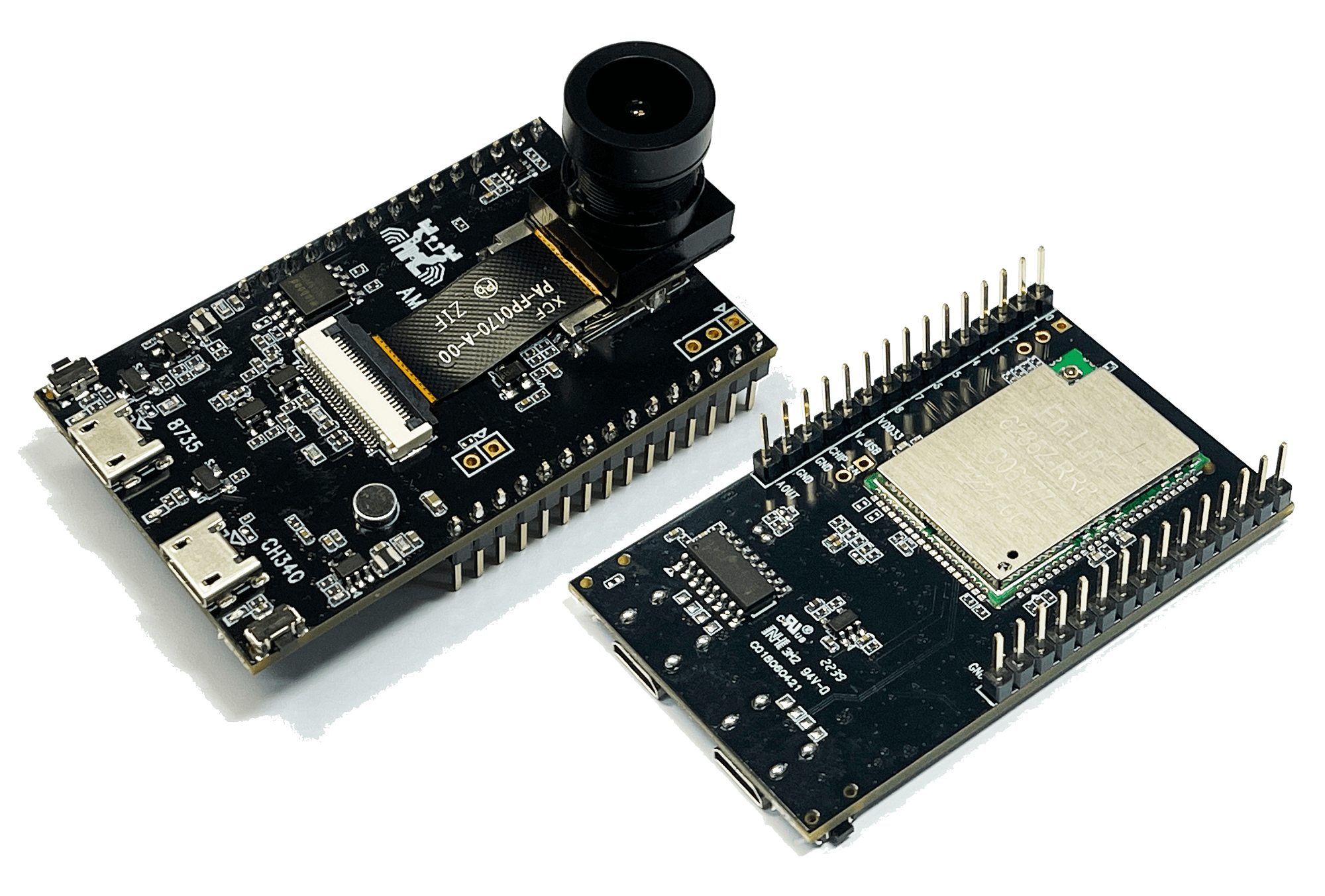

The AMB82-MINI development board is shown below:

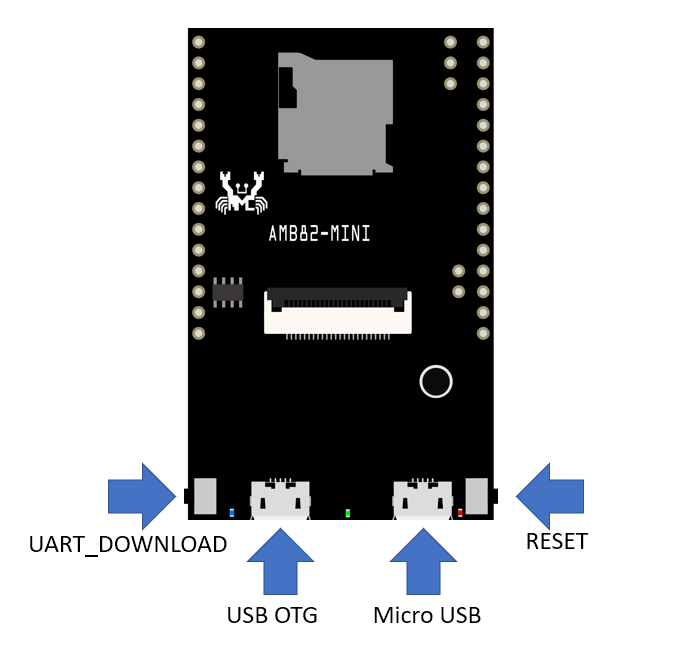

Please refer to the figure below for the locations of the UART_DOWNLOAD button, RESET button, USB OTG port, and Micro-USB port on AMB82-MINI.

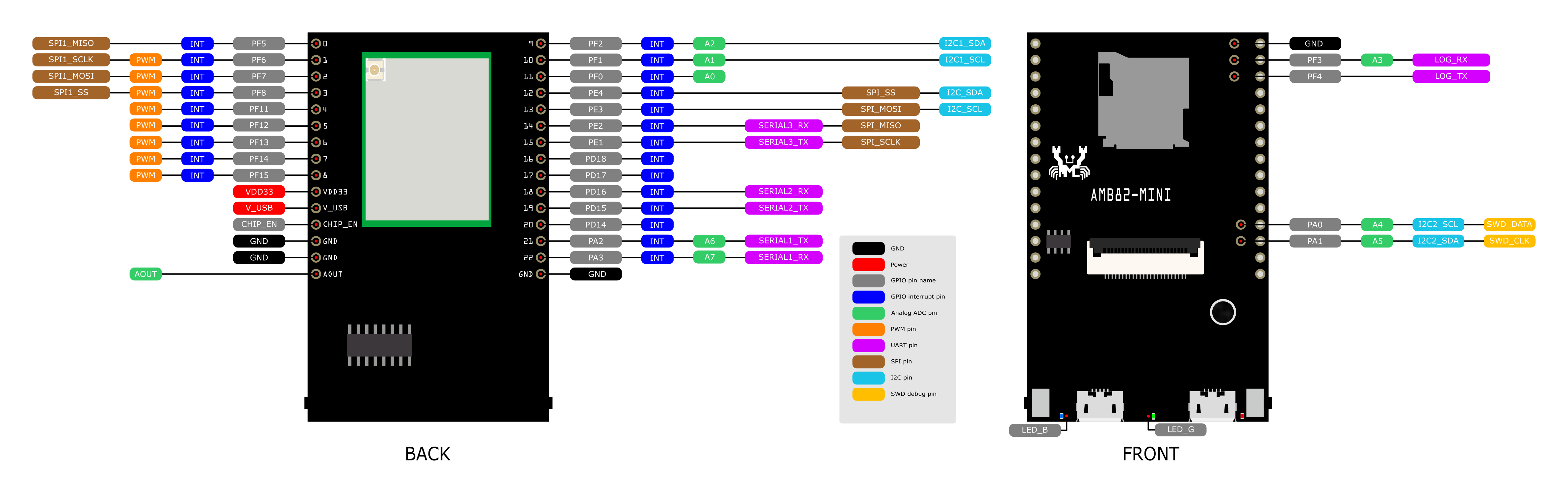

Please refer to the figure and table below for pin locations and functions.
Arduino Pin |
GPIO Pin |
GPIO INT |
ADC |
PWM |
UART |
SPI |
I2C |
SWD |
LED |
|---|---|---|---|---|---|---|---|---|---|
D0 |
PF5 |
√ |
SPI1_MISO |
||||||
D1 |
PF6 |
√ |
√ |
SPI1_SCLK |
|||||
D2 |
PF7 |
√ |
√ |
SPI1_MOSI |
|||||
D3 |
PF8 |
√ |
√ |
SPI1_SS |
|||||
D4 |
PF11 |
√ |
√ |
||||||
D5 |
PF12 |
√ |
√ |
||||||
D6 |
PF13 |
√ |
√ |
||||||
D7 |
PF14 |
√ |
√ |
||||||
D8 |
PF15 |
√ |
√ |
||||||
D9 |
PF2 |
√ |
A2 |
I2C1_SDA (master only) |
|||||
D10 |
PF1 |
√ |
A1 |
I2C1_SCL (master only) |
|||||
D11 |
PF0 |
√ |
A0 |
||||||
D12 |
PE4 |
√ |
SPI_SS |
I2C_SDA (master only) |
|||||
D13 |
PE3 |
√ |
SPI_MOSI |
I2C_SCL (master only) |
|||||
D14 |
PE2 |
√ |
SERIAL3_RX |
SPI_MISO |
|||||
D15 |
PE1 |
√ |
SERIAL3_TX |
SPI_SCLK |
|||||
D16 |
PD18 |
√ |
|||||||
D17 |
PD17 |
√ |
|||||||
D18 |
PD16 |
√ |
SERIAL2_RX |
||||||
D19 |
PD15 |
√ |
SERIAL2_TX |
||||||
D20 |
PD14 |
√ |
|||||||
D21 |
PA2 |
√ |
A6 |
SERIAL1_TX |
|||||
D22 |
PA3 |
√ |
A7 |
SERIAL1_RX |
|||||
D23 |
PF9 |
√ |
√ |
LED_BUILTIN / LED_B (blue) |
|||||
D24 |
PE6 |
√ |
LED_G (green) |
||||||
D25 |
PF4 |
√ |
LOG_TX |
||||||
D26 |
PF3 |
√ |
A3 |
LOG_RX |
|||||
D27 |
PA1 |
√ |
A5 |
I2C2_SDA (master only) |
SWD_CLK |
||||
D28 |
PA0 |
√ |
A4 |
I2C2_SCL (master only) |
SWD_DATA |
||||
D29 |
PF10 |
√ |
