DSP 调试

准备工作

在进行 DSP 调试之前，请确保完成以下安装：

1. 安装 xt-ocd 工具：参考 安装调试插件。xt-ocd 支持通过 SWD 协议使用 J-Link 调试器进行 DSP 调试。

2. 安装 J-Link 驱动：我们使用的版本是 V6.44，更新的版本应该也可以工作，但尚未经过测试。

将 DSP 连接至 J-Link

Xtensa OCD Daemon 的默认安装路径为: C:\Program Files (x86)\Tensilica\Xtensa OCD Daemon 14.08。

1. 用以下代码替换路径下的 topology.xml 文件：

   • Windows： C:Program Files (x86)TensilicaXtensa OCD Daemon 14.08topology.xml

   • Linux： /opt/Tensilica/xocd-14.08/topology.xml

2. 需要根据 J-Link 序列号修改 usbser 值:

   <configuration>
   <controller id='Controller0' module='jlink' usbser='XXXXXX' type='swd' speed='4000000' locking='1'/>
   <driver id='XtensaDriver0' dap='1' xdm-offset='0x80000000' module='xtensa' step-intr='mask,stepover,setps' />
   <chain controller='Controller0'>
   <tap id='TAP0' irwidth='5' />
   </chain>
   <system module='jtag'>
   <component id='Component0' tap='TAP0' config='trax' />
   </system>
   <device id='Xtensa0' component='Component0' driver='XtensaDriver0' ap-sel='3'/>
   <application id='GDBStub' module='gdbstub' port='20000'>
   <target device='Xtensa0' />
   </application>
   </configuration>

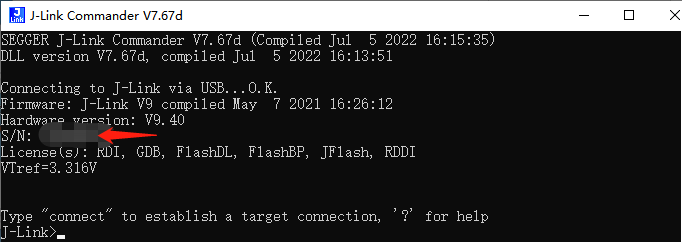

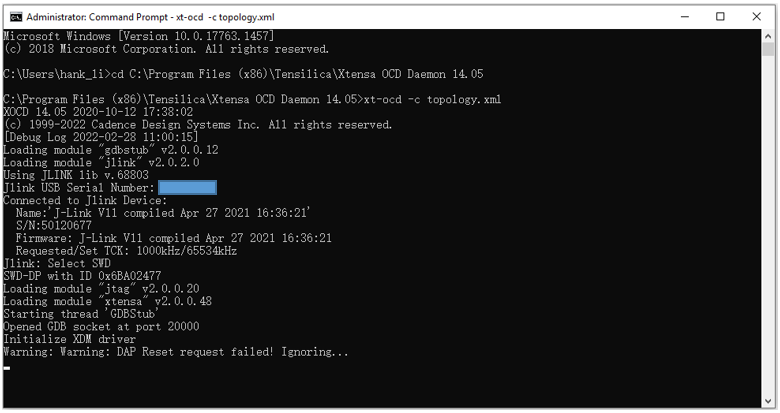

   通过 J-Link commander 查找 usbser 值：



调试方法

使用 Xplorer 调试 DSP 内核时，建议先擦除整个 Flash ，然后仅下载 KM4/KR4 固件。 调试启动时， DSP 固件将通过 J-link 直接加载到 PSRAM 中。

GUI 调试CMD 调试

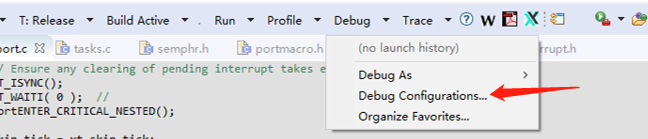

1. 点击 Debug Configurations…

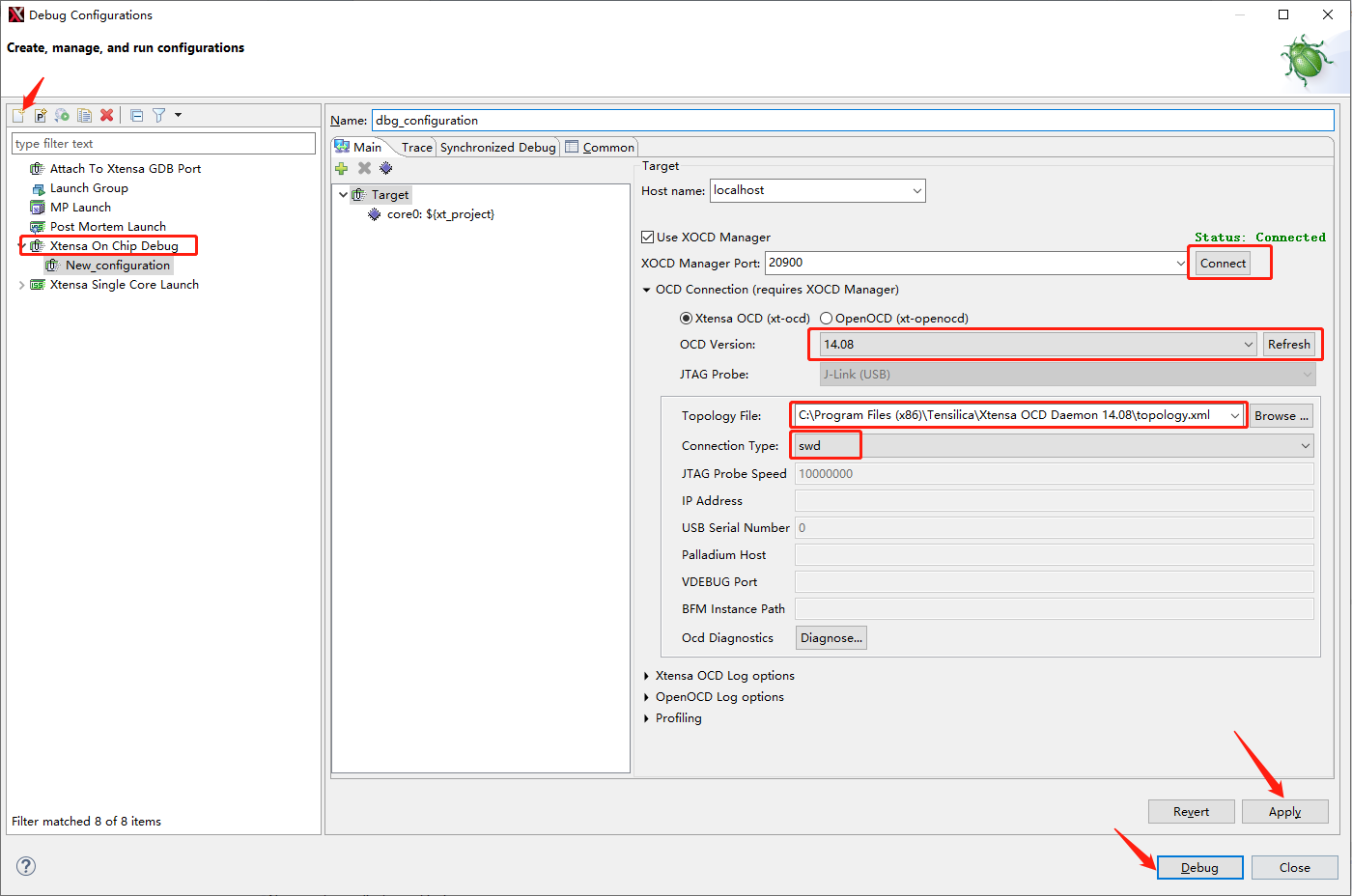

2. 选择 Xtensa On Chip Debug，然后创建新的调试配置。勾选 Use XOCD Manager 选项，点击 Connect 按钮。刷新 OCD Version 后选择 14.08 版本。

   Topology File 应选择上一节中编辑的 C:Program Files (x86)TensilicaXtensa OCD Daemon 14.08topology.xml。 Connection Type 选择 SWD。

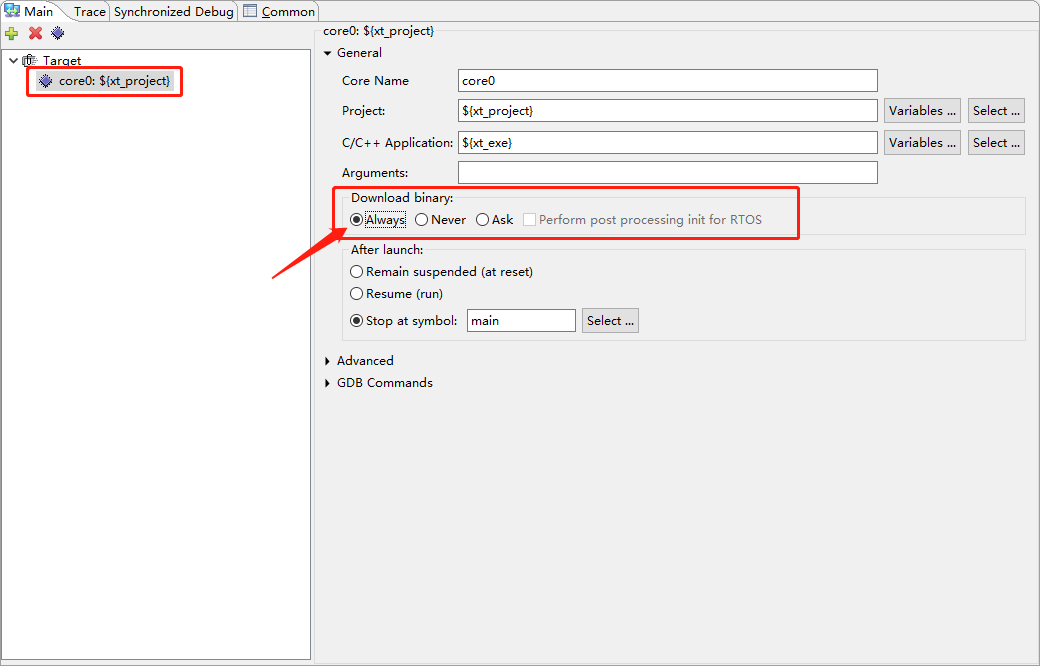

3. 选择 core0，将 Download binary 设为 Always。然后点击 Apply 和 Debug。

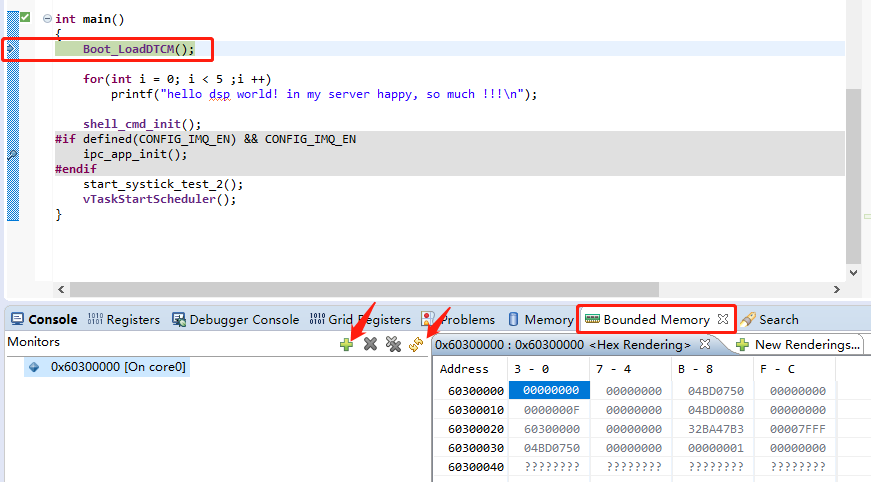

4. 默认情况下，DSP 内核将在 main 函数的第一行停止。如需检查内存值，建议使用 Bounded Memory 并在内存值变化时手动刷新内存表。



调试建议

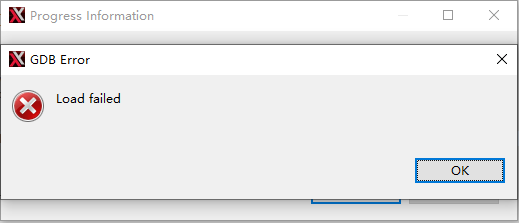

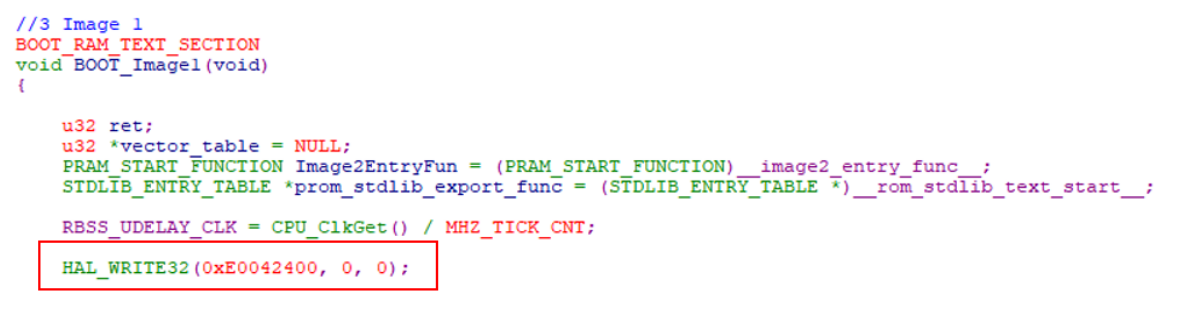

• 如果始终无法连接调试端口，可能是因为 SWD 端口被关闭（SWD 端口被用作普通 GPIO）。需要打开 GPIO 的 SWD 功能。

• 生成 DSP 反汇编和 map 文件。

• Linux 环境下为方便调试，可以将以下路径加入 PATH：

  /opt/Tensilica/xocd-14.08
  /opt/xtensa/XtDevTools/install/tools/RI-2021.8-linux/XtensaTools/bin


• 如果使用 auto_build.sh 而非 Xplorer 编译项目，可在以下路径找到 project_dsp elf 文件： <dsp_sdk>/auto_ws/project_dsp/bin/<configuration_name>/Release

• 更多调试指南请参考 Xtensa 文档。

xt-ocd 调试问题

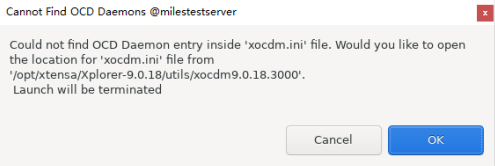

问题描述：在 Linux Xplorer 中进行调试时，出现 Cannot Find OCD Daemons 错误。

原因分析：xt-ocd 版本或路径未正确配置。

解决方法：在文件 /opt/xtensa/Xplorer-9.0.18/utils/xocdm9.0.18.3000/xocdm.ini 中的 # [XOCDInstallations] 后添加一行：

14.08=/opt/Tensilica/xocd-14.08
