RTL8735B 模组与开发板
模组与开发板
集成瑞昱 Ameba 无线 SoC 芯片，具备强大的 Wi-Fi 和蓝牙功能，以及出色的射频性能
Arm®/RISC-V | Wi-Fi | 蓝牙 | AI | Audio | HMI | ISP
点击这里选择芯片
芯片选型
Realtek 瑞昱原厂设计
模组
RTL8735BDM
开发板
AMB82
开发板
AMB82 MINI
购买渠道
RTL8735BDM
MCU
- 芯片：RTL8735B
- 集成 RTL8735BDM-AA4-CG 芯片组, Real-M500（TM9） MCU，频率高达 500MHz
- 集成 0.384 TOPS 智能引擎，384 MAC，支持 INT8/INT16 精度
存储
- 片上 768KB ROM
- 片上 512KB RAM
- 片上集成 128MB DDR2 内存
- 支持外部 Flash 接口
关键特性
-
ISP 和视频编码
- 支持 CMOS 传感器的 12 位 Bayer pattern 输入和 8 位 YUY2 输入
- 支持 MIPI CSI-2 四数据通道
- 支持 3DNR、3A、数字 WDR、OSD
- H.264/H.265 编码最大支持 500 万像素分辨率
- 支持 H.265/H.264/JPEG 多流实时编码
- 支持 H.265 2M@30fps + H.265 1M@30fps
- 支持 CBR/VBR 码率控制
-
Wi-Fi
- 802.11 a/b/g/n 1x1，2.4GHz & 5GHz
- 工作信道中心频率范围：2412MHz ~ 2484MHz，5180MHz ~ 5825MHz
- 支持 20MHz 带宽，最高速率可达 MCS7
- 支持 Wi-Fi WEP、WPA、WPA2、WPA3 和 WPS，开放、共享密钥和成对密钥认证服务
- 支持 short-range 应用的低功耗 Tx/Rx
- 支持帧聚合以提高 MAC 效率（A-MSDU、A-MPDU）
-
蓝牙低功耗（BLE）
- Bluetooth Low Energy（BLE） 5.1
- 速率支持：125Kbps、500Kbps、1Mbps 和 2Mbps
- 支持 LE 安全连接
- 支持 LE 散射网
- 支持 1 主链路/1 从链路
- Wi-Fi 与蓝牙共存 RF 设计
其他特性
- 3 个 UART 接口，波特率高达 4MHz
- 2 个 I2C 接口，两种速度模式：标准模式高达 10Kbps，快速模式高达 400Kbps
- 1 个 SD Host 接口，支持 SD 1.0-3.0 版本，支持最高 2TB 容量，支持最高 100MHz 总线频率
- 2 个 SPI Master/Slave 接口，速度高达 31.25MHz
- 1 个 USB 2.0 Host HS/FS 模式，1 个 USB 2.0 Device HS/FS 模式
- 7 个 PWM 通道，可配置周期和占空比（0 ~ 100%）
- 29 个可编程 GPIO
- 2 个 GDMA 控制器，每个最多 6 通道
- 通过 I-PEX 4 连接器外接天线
- 工作输入电压：（3.3 ± 5%）V
- 工作环境温度：-20°C 至 85°C
芯片详情
数据手册
相关数据手册

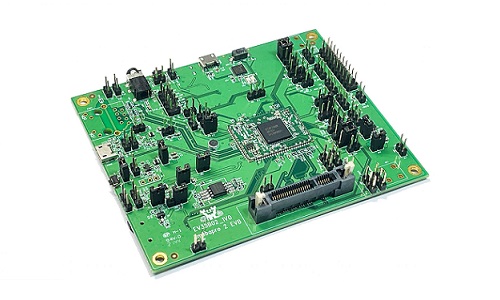

AMB82
MCU
- 芯片：RTL8735B
- 32 位 ARM v8M 架构，主频高达 500MHz
存储
- 768KB ROM
- 512KB RAM
- 支持 MCM 嵌入式 DDR2/DDR3L 内存，高达 128MB
- 支持外部 Flash 高达 64MB
关键特性
- 集成 802.11 a/b/g/n Wi-Fi，2.4GHz/5GHz
- 蓝牙低功耗（BLE） 4.2
- 集成智能引擎 @ 0.4 TOPS
- 以太网接口
- USB Host/Device
- SD Host
- 图像信号处理（ISP）
- 音频编解码（Audio Codec）
- H.264/H.265 编码
- 安全启动（Secure Boot）
- 硬件加密引擎（Crypto Engine）
其他特性
- 2 个 SPI 接口
- 3 个 I2C 接口
- 12 个 PWM 通道
- 4 个 UART 接口
- 8 个 ADC 接口
- 2 个 GDMA 接口
- 最多 59 个 GPIO
相关数据手册
购买渠道

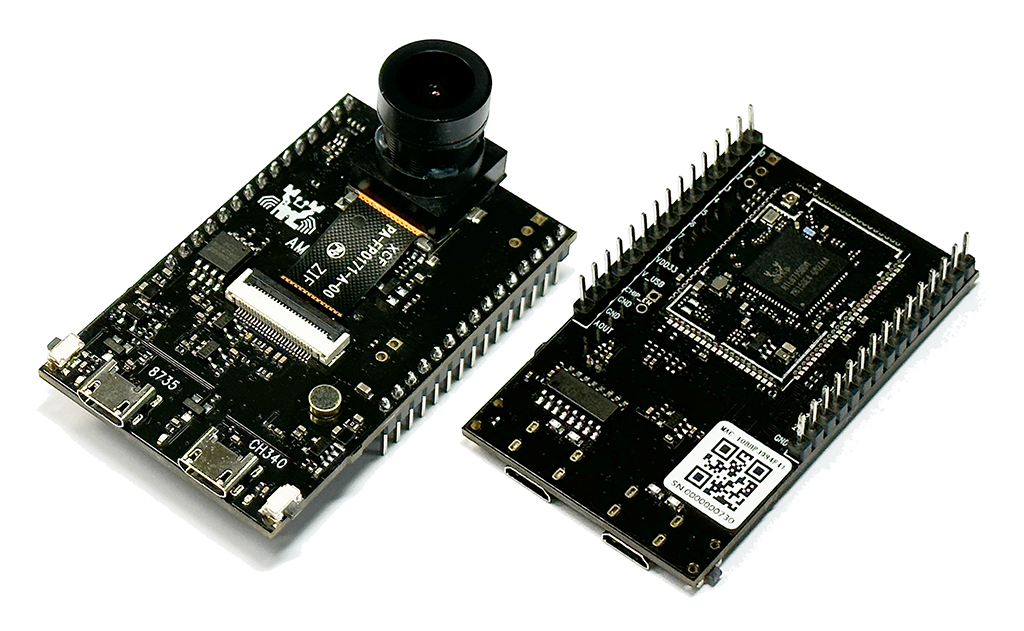

AMB82 MINI
MCU
- 芯片：RTL8735B
- 32 位 ARM v8M 架构，主频高达 500MHz
存储
- 768KB ROM
- 512KB RAM
- 16MB Flash
- 支持 MCM 嵌入式 DDR2/DDR3L 内存，高达 128MB
关键特性
- 集成 802.11 a/b/g/n Wi-Fi，2.4GHz/5GHz
- 蓝牙低功耗（BLE） 5.1
- 集成智能引擎 @ 0.4 TOPS
- USB Host/Device
- SD Host
- 图像信号处理（ISP）
- 音频编解码（Audio Codec）
- H.264/H.265 编码
- 蓝牙低功耗（BLE）
- 安全启动（Secure Boot）
- 硬件加密引擎（Crypto Engine）
其他特性
- 2 个 SPI 接口
- 1 个 I2C 接口
- 8 个 PWM 通道
- 3 个 UART 接口
- 3 个 ADC 接口
- 2 个 GDMA 接口
- 最多 23 个 GPIO
合作伙伴设计
开发板
HUB8735 Ultra
HUB8735 Ultra
MCU
- 芯片：RTL8735B
- 32 位 ARM v8M 架构，主频高达 500MHz
存储
- 768KB ROM
- 512KB RAM
- 16MB Flash
- 支持 MCM 嵌入式 DDR2/DDR3L 内存，高达 128MB
关键特性
- 集成 802.11 a/b/g/n Wi-Fi, 2.4GHz/5GHz
- 蓝牙低功耗（BLE） 5.1
- 集成智能引擎 @ 0.4 TOPS
- USB Host/Device
- SD Host
- 图像信号处理（ISP）
- 音频编解码（Audio Codec）
- H.264/H.265 编码
- 安全启动（Secure Boot）
- 硬件加密引擎（Crypto Engine）
其他特性
- 2 个 SPI 接口
- 2 个 I2C 接口
- 9 个 PWM 通道
- 3 个 UART 接口
- 5 个 ADC 接口
- 最多 24 个 GPIO
