RTL872xD 模组与开发板
模组与开发板
集成瑞昱 Ameba 无线 SoC 芯片，具备强大的 Wi-Fi 和蓝牙功能，以及出色的射频性能
Arm®/RISC-V | Wi-Fi | 蓝牙 | AI | Audio | HMI | ISP
点击这里选择芯片
芯片选型
瑞昱原厂设计
模组
PKM8720DF-A00-F10
模组
PKM8720DF-C13-F10
开发板
AMB21
开发板
AMB23（RTL8722DM MINI）
开发板
AMB25（PKE8720DF-A00）
相关用户手册
相关开发板
PKM8720DF-A00-F10
MCU
- 芯片: RTL8720DF-VA1-CG
- 32 位 KM4（Arm Cortex-M33 兼容），最大 200MHz
- 32 位 KM0（Arm Cortex-M23 兼容），最大 20MHz
存储
- KM4：512KB SRAM
- KM0：64KB SRAM
- 4MB Flash
关键特性
-
Wi-Fi
- 802.11 a/b/g/n 1x1，2.4GHz & 5GHz
- 工作信道中心频率范围：2412MHz ~ 2484MHz，5180MHz ~ 5825MHz
- 支持 20MHz/40MHz 带宽，最高速率可达 MCS7
- 支持 Wi-Fi WEP、WPA、WPA2、WPA3 和 WPS，开放、共享密钥和成对密钥认证服务
- 支持 short-range 应用的低功耗 Tx/Rx
- 支持帧聚合以提高 MAC 效率（A-MSDU，A-MPDU）
-
蓝牙低功耗（BLE）
- Bluetooth Low Energy（BLE）5.0
- 速率支持：125Kbps、500Kbps、1Mbps 和 2Mbps
- 支持 LE 安全连接
- 支持 LE 散射网
- 支持 3 主链路/1 从链路
- Wi-Fi 与蓝牙共存 RF 设计
其他特性
- 4 个 UART 接口，波特率高达 6MHz
- 2 个 I2C 接口，两种速度模式：标准模式高达 10Kbps，快速模式高达 400Kbps
- 2 个 SD Host/SDIO 2.0 Device 接口，支持最高 50MHz 总线频率
- 3 个 SPI Master/Slave 接口，速度高达 50MHz
- 13 个 PWM 通道，可配置周期和占空比（0 ~ 100%）
- 20 个可编程 GPIO
- 2 个 GDMA 控制器，每个最多 6 通道
- 通过邮票孔外接天线
- 尺寸（mm）：12 x 12 x 2.5
- 工作输入电压：（3.3 ± 10%）V
- 工作环境温度：-20°C 至 85°C
- 绿色认证：RoHS/REACH
相关用户手册

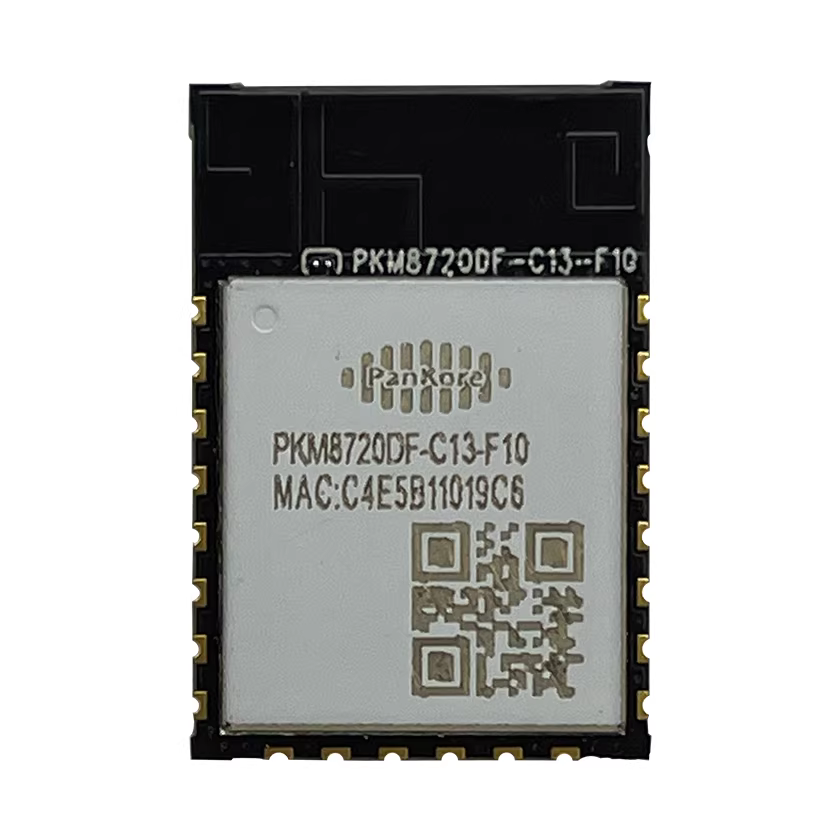

PKM8720DF-C13-F10
MCU
- 芯片: RTL8720DF-VT1-CG
- 32 位 KM4（Arm Cortex-M33 兼容），最大 200MHz
- 32 位 KM0（Arm Cortex-M23 兼容），最大 20MHz
存储
- KM4：512KB SRAM
- KM0：64KB SRAM
- 4MB Flash
关键特性
-
Wi-Fi
- 802.11 a/b/g/n 1x1，2.4GHz & 5GHz
- 工作信道中心频率范围：2412MHz ~ 2484MHz，5180MHz ~ 5825MHz
- 支持 20MHz/40MHz 带宽，最高速率可达 MCS7
- 支持 Wi-Fi WEP、WPA、WPA2、WPA3 和 WPS，开放、共享密钥和成对密钥认证服务
- 支持 short-range 应用的低功耗 Tx/Rx
- 支持帧聚合以提高 MAC 效率（A-MSDU，A-MPDU）
-
蓝牙低功耗（BLE）
- Bluetooth Low Energy（BLE）5.0
- 速率支持：125Kbps、500Kbps、1Mbps 和 2Mbps
- 支持 LE 安全连接
- 支持 LE 散射网
- 支持 3 主链路/1 从链路
- Wi-Fi 与蓝牙共存 RF 设计
其他特性
- 4 个 UART 接口，波特率高达 6MHz
- 2 个 I2C 接口，两种速度模式：标准模式高达 10Kbps，快速模式高达 400Kbps
- 2 个 SD Host/SDIO 2.0 Device 接口，支持最高 50MHz 总线频率
- 3 个 SPI Master/Slave 接口，速度高达 50MHz
- 13 个 PWM 通道，可配置周期和占空比（0 ~ 100%）
- 20 个可编程 GPIO
- 2 个 GDMA 控制器，每个最多 6 通道
- 通过邮票孔外接天线
- 尺寸（mm）：12 x 12 x 2.3
- 工作输入电压：（3.3 ± 10%）V
- 工作环境温度：-40°C 至 105°C
- 绿色认证：RoHS/REACH
AMB21
MCU
- 芯片：RTL8722DM
- 32 位 KM4（Arm Cortex-M33 兼容）
- 32 位 KM0（Arm Cortex-M23 兼容）
存储
- 512KB SRAM
- 4MB PSRAM
- 2MB Flash
关键特性
- 集成 802.11 a/n Wi-Fi SoC
- Arm Trustzone-M 安全架构
- 硬件 SSL 加密引擎
- 根信任安全启动
- USB 主机/设备模式
- SD 主机接口
- BLE 5.0
- 音频编解码器
- LCD 控制器
- 键盘矩阵
其他特性
- 1 个 PCM 接口
- 4 个 UART 接口
- 1 个 I2S 接口
- 2 个 I2C 接口
- 7 个 ADC 接口
- 17 个 PWM 通道
- 最多 54 个 GPIO
相关数据手册
购买渠道

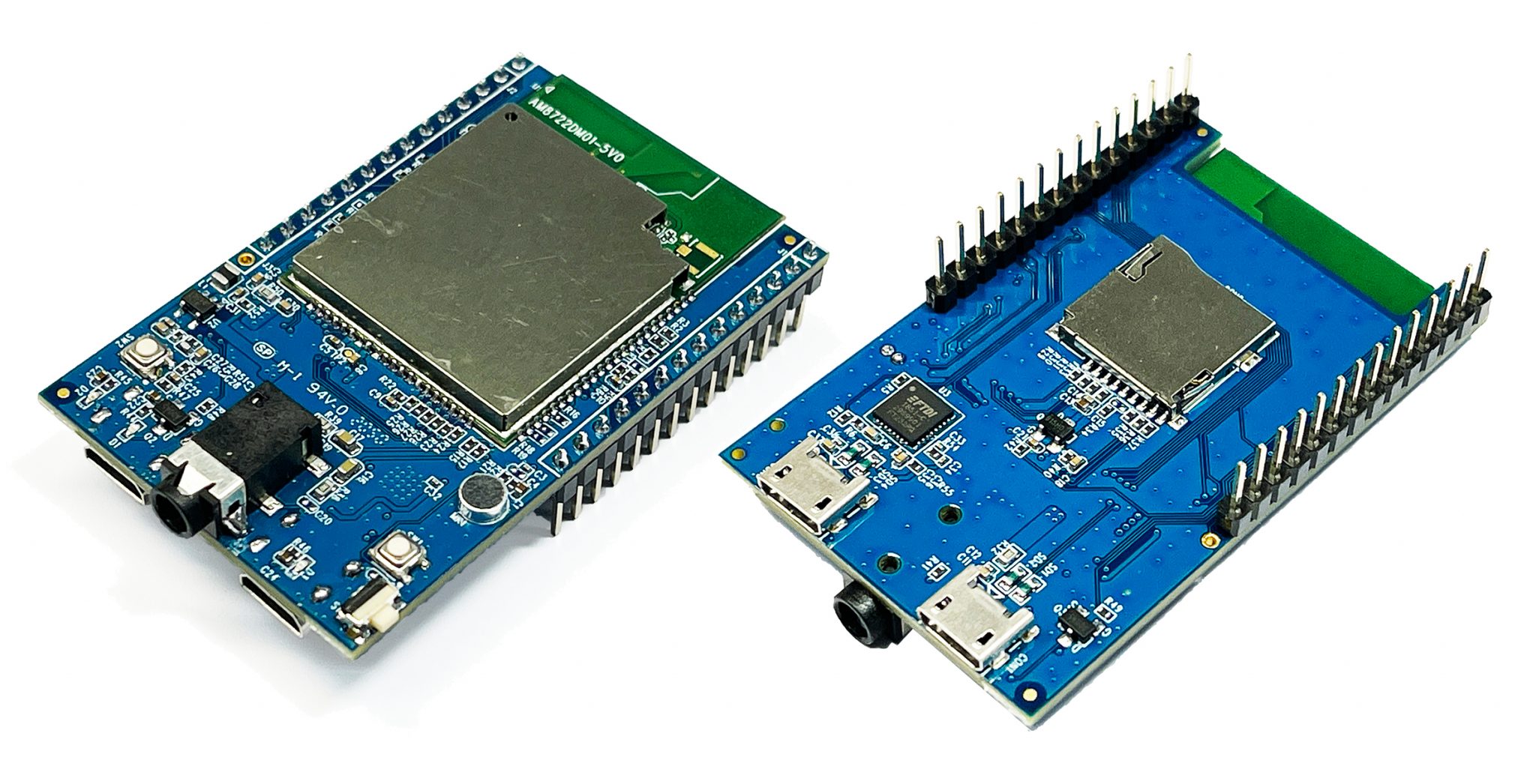

AMB23
MCU
- 芯片：RTL8722DM
- 32 位 KM4（Arm Cortex-M33 兼容）
- 32 位 KM0（Arm Cortex-M23 兼容）
存储
- 512KB SRAM
- 4MB PSRAM
- 2MB Flash
关键特性
- 集成 802.11 a/n Wi-Fi SoC
- Arm Trustzone-M 安全架构
- 硬件 SSL 加密引擎
- 根信任安全启动
- USB 主机/设备模式
- SD 主机接口
- BLE 5.0
- 音频编解码器
- LCD 控制器
- 键盘矩阵
其他特性
- 1 个 PCM 接口
- 3 个 UART 接口
- 1 个 I2C 接口
- 7 个 ADC 接口
- 1 个 SPI 接口
- 9 个 PWM 通道
- 最多 23 个 GPIO
- 2 LED 指示灯
- 1 个开关按钮

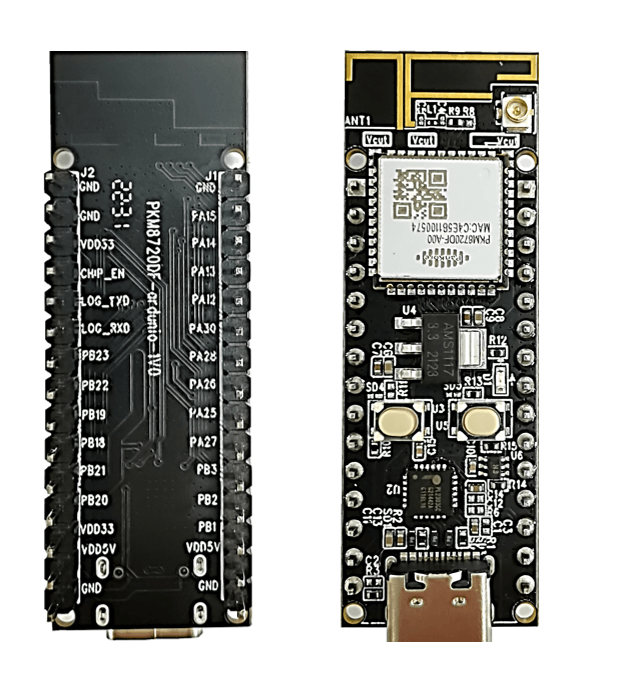

AMB25
MCU
- 芯片：RTL8720DF
- 32 位 KM4（Arm Cortex-M33 兼容）
- 32 位 KM0（Arm Cortex-M23 兼容）
存储
- 512KB SRAM
- 4MB Flash
关键特性
- 集成 Wi-Fi 4 (802.11 b/g/n 1x1) SoC
- 双频，2.4GHz 或 5GHz
- BLE 5.0
- 蓝牙高功率模式：可达 +10dB
- 低功耗模式
- 自动下载模式
- 板载 PCB 天线
- 板卡尺寸：17.8mm x 51.8mm
其他特性
- 3 个 UART 接口
- 1 个 I2C 接口
- 2 个 SPI 接口
- 12 个 PWM 通道
- 3 个 ADC 接口
- 1 个 IR 接口
- 最多 19 个 GPIO
- Type-C USB 端口
- 1 个 SDIO 接口（需适配器）
- 音频编解码器（需外接麦克风与扬声器）
- USB 2.0 Host 接口（需适配器）
