DualChip-Coex 功能

DualChip-Coex 架构

DualChip-Coex 功能主要指 WiFi soc 与外部设备实现共存。外部设备包括 Bluetooth 协议，或 802.15.4 协议。 DualChip-Coex 功能支持 WiFi soc 与外部设备共用 Atenna，也支持 WiFi soc 与外部设备分别使用 Atenna。

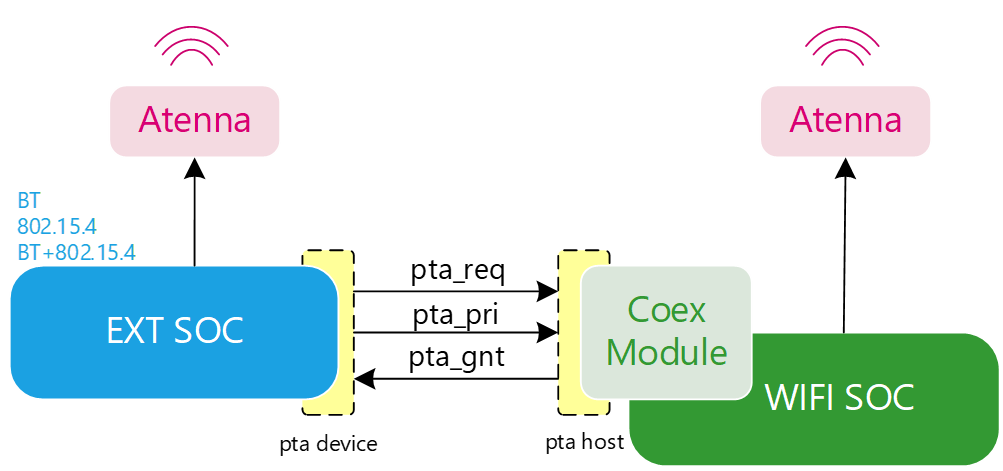

../../_images/dualchip-coex_dual-antenna.png — DualChip-Coex Dual-Atenna Architecture

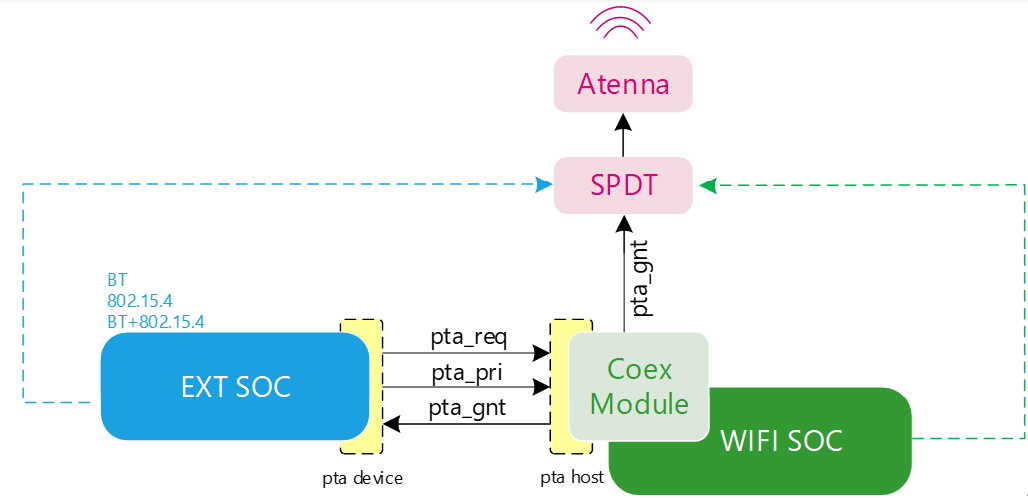

../../_images/dualchip-coex_single-antenna.png — DualChip-Coex Single-Atenna Architecture

如需使用 Wi-Fi soc 的 Dualchip-Coex 功能，外接协议设备需支持 PTA 3-wire 协议（见后续章节），如上图 Dualchip-Coex Architecture 所示，共存模块接受 pta_req/pta_pri 信号，与当前 WL 模块的请求实现仲裁，最终由 pta_gnt 信号将仲裁结果输出给外接协议设备。

共存策略

不论是 SingleChip-Coex 功能还是 DualChip-Coex 功能，共存机制都是根据请求模块各 packet 的优先级高低决定 RF 模块资源的使用。共存策略主要分为两种：

PTA 策略: 不同请求模块两两根据 packet 优先级实现仲裁，仲裁结果通过 wlan_act（或 pta_gnt）信号输出给请求模块；

TDMA 策略: 不同请求模块根据时间片分配使用；比如在 WL 时间片内，WL 相对高优先级被选中，在 BT 时间片内，BT 相对高优先级被选中，而在外接设备时间片内，外接设备相对高优先级被选中。

当前 Dualchip-Coex 功能的策略主要是 PTA，TDMA 在规划中。

PTA 3-Wire 协议

如下图所示，PTA 3-wire 协议通过如下几个概念理解。

PTA device 端：Ext Chip

PTA host 端：WiFi soc

REQUEST: 表示 PTA device 端是否有请求，如果 REQUEST 信号拉高则表示 PTA device 提起请求。

PRIORITY: 表示 PTA device 端所提请求是高优先级还是低优先级，同时也可以表示所提请求是 TX 动作还是 RX 动作。

T1(priority detect time)：表示 REQUEST 信号提起后可判断所提请求为何种 priority 的时间范围。REQUEST 提起后，如果 PRIORITY 在 T1 时间内拉高，则表示所提请求为高优先级，否则为低优先级。

T2(trx detect time)：表示 T1 时间结束后可判断所提请求为何种传输动作的时间范围。T1 时间结束后，如果 PRIORITY 在 T2 时间内保持拉高或变化为高，则表示所提请求为 TX 动作；如果 PRIORITY 在 T2 时间内保持拉低或变化为低，则表示所提请求为 RX 动作。

T1,T2 由 PTA device 端提供，PTA host 端跟随配置。

GNT: 表示 PTA host 端给 PTA device 端的仲裁信号，如果拉低则表示 PTA device 端所提请求可以继续动作，否则不可以。

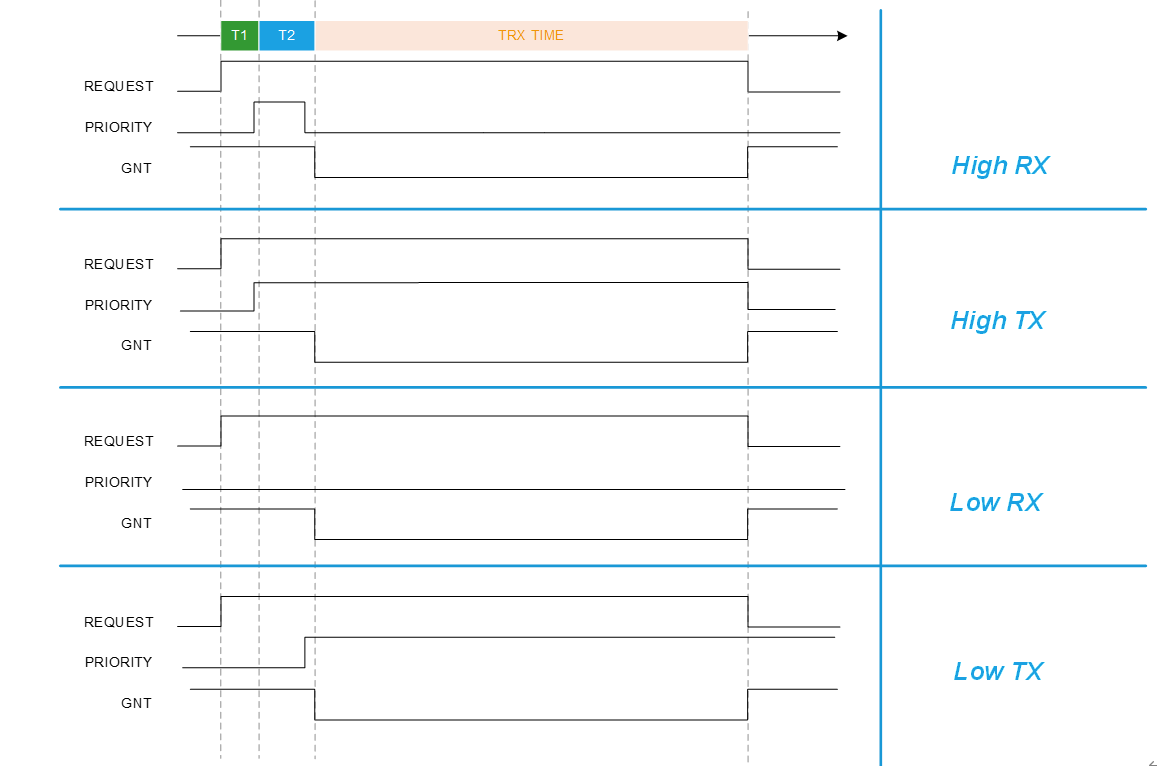

../../_images/pta_3-wire_protocol.png — PTA 3-Wire 协议

WiFi SOC 配置

WiFi soc 需要外接 BT 或 15.4 设备时，需要在 menuconfig 里配置，配置说明如下。

Enable Ext Coex Support

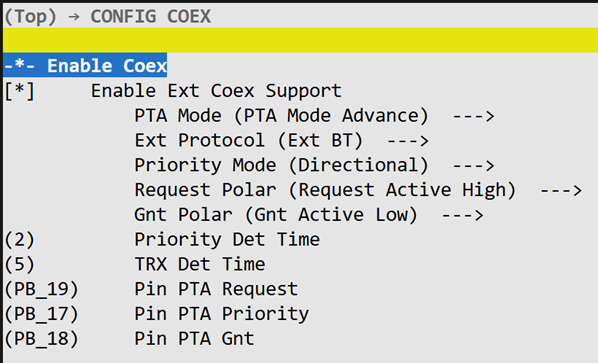

如需 Wi-Fi SoC 支持上述 Dualchip-Coex 功能，如下图 Enable Ext Coex Support。

PTA Mode

外接设备协议为 15.4，建议优先选择 PTA Mode Simple；外接设备协议为 BT，如果 WiFi soc 内部 BT 不用，优先选择 PTA Mode Advance，否则选择 PTA Mode Simple。

Ext Protocal

外接设备协议为 15.4，选择 Ext WPAN; 外接设备协议为 BT，选择 Ext BT; 外接设备协议为 15.4+BT 共存，选择 Ext BT&WPAN。

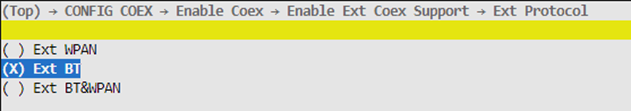

../../_images/ext_protocol.png — Ext Protocol

Priority Mode

此项仅限 PTA Mode 选择 PTA Mode Simple 时可配。如果 PTA 3-Wire 协议 PRIORITY 信号支持识别 TRX，则选 Directional，否则选 Static。

Request Polar

此项仅限 PTA Mode 选择 PTA Mode Simple 时可配。如果 REQUEST 信号默认为低电平，有请求时为高电平，那么选 Request Active High，否则选 Request Active Low。

Gnt Polar

此项仅限 PTA Mode 选择 PTA Mode Simple 时可配。如果 GNT 信号默认为高电平，仲裁给外接设备时为低电平，那么选 Gnt Active Low，否则选 Gnt Active High。

Priority Det Time/TRX Det Time

Priority Det Time 对应 PTA 3-wire 协议章节中 T1，TRX Det Time 对应 T2。

Pinmux Setting

Wi-Fi soc 作为 PTA Host 端，需要为接入的信号 pta_request/pta_pri/pta_gnt 配置 pinmux，可通过如下 menuconfig 配置合适的 pin。
