Wi-Fi R-Mesh 配网

在实际应用中，某些 R-Mesh 节点（如智能灯泡等）可能不具备触控屏、键盘等输入设备，因此无法通过直接输入 WLAN SSID 和密码的方式加入 WLAN。这样的节点可以通过以下两种配网方式加入 WLAN：

方式 1: 辅助配网

通过手机 APP （ MGravitation ）将 WLAN 的密码用蓝牙传送给待配网的 R-Mesh 节点，如图所示，主要步骤如下：

../../_images/rmesh_ble_assisted_provisioning.svg — 辅助配网

手机与 R-Mesh 节点建立蓝牙连接
被连接的 R-Mesh 节点扫描周围的 WLAN，将附近的 WLAN SSID 列表通过蓝牙发送给手机显示
用户在手机上选择要让 R-Mesh 节点加入的 WLAN，并输入其密码，手机将此 WLAN 的 SSID 和密码通过蓝牙发送给 R-Mesh 节点
R-Mesh 节点利用刚收到的 SSID 和密码加入 WLAN

方式 2: ZRPP 配网

待配网的 R-Mesh 节点可以通过 WLAN 信道扫描来检测附近是否有已连网的 R-Mesh 节点，如果有，就可自动通过 R-Mesh 零配协议(Zero R-Mesh Provisioning Protocol, 以下简称 ZRPP)向此已连网的 R-Mesh 节点询问其所在 WLAN 的 SSID 和密码，从而加入此 WLAN。

备注

“零”意为“零接触”，即本配网方式不需要用户的任何手动输入，全部由 R-Mesh 节点自动完成，在待配网节点较多的情况下可极大的节省配网时间。

ZRPP 的主要步骤如下：

../../_images/rmesh_zrpp.svg — R-Mesh 零配协议

待配网的 R-Mesh 节点依次扫描所有 WLAN 信道，若在某个信道上检测到了已连网的 R-Mesh 节点，则立即停止扫描并停留在该信道
待配网的 R-Mesh 节点向刚发现的已连网的 R-Mesh 节点发送 ZRPP 请求（特定格式的 WLAN 数据帧）
已连网的 R-Mesh 节点向待配网的 R-Mesh 节点发送 ZRPP 响应（特定格式的 WLAN 数据帧），其中包含了 WLAN SSID 和密码
待配网的 R-Mesh 节点利用刚收到的 SSID 和密码加入 WLAN

案例演示

本节展示了如何利用配网的方式建立一个 R-Mesh 网络。

一般的配网流程（即本案例）有两个阶段：

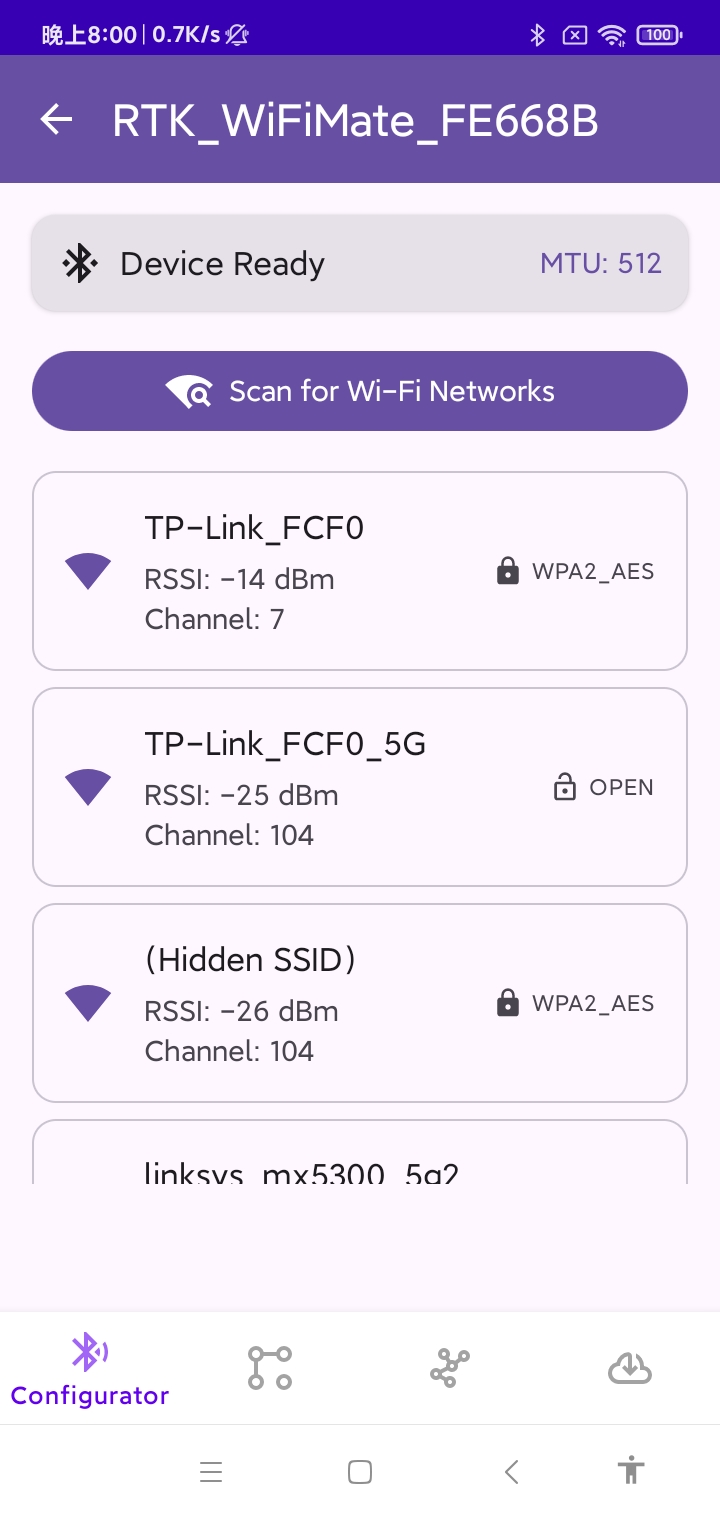

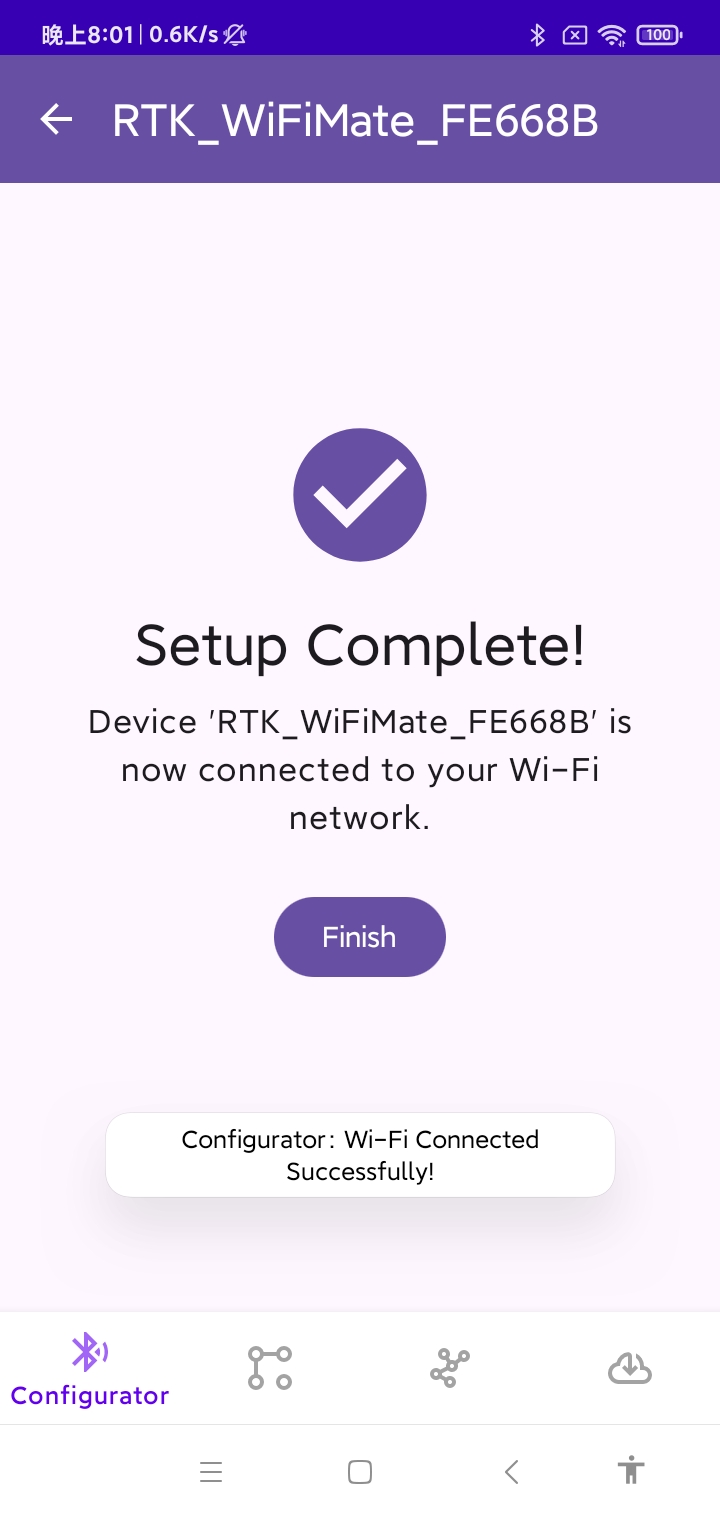

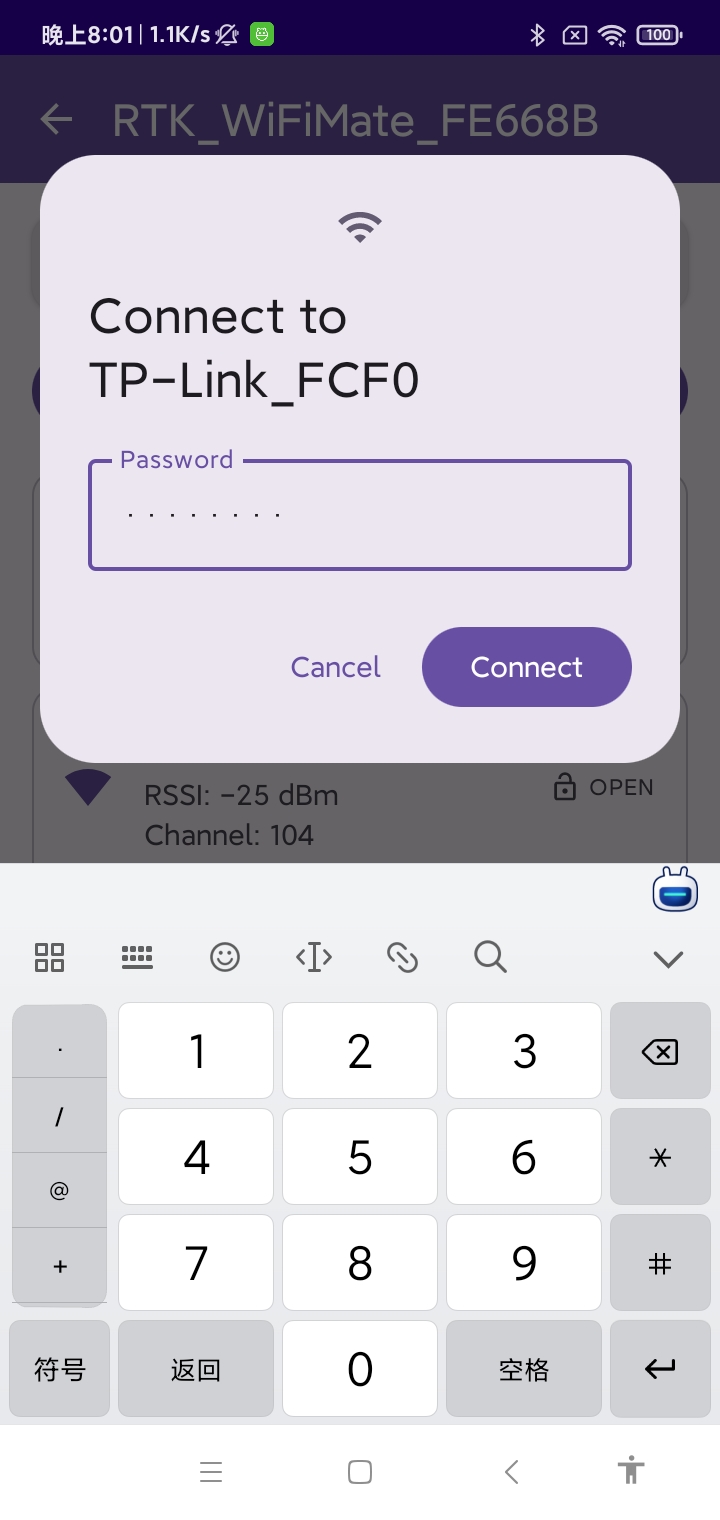

阶段一（辅助配网）：利用移动端可视化演示工具（ MGravitation ）对一个 R-Mesh 节点进行辅助配网；

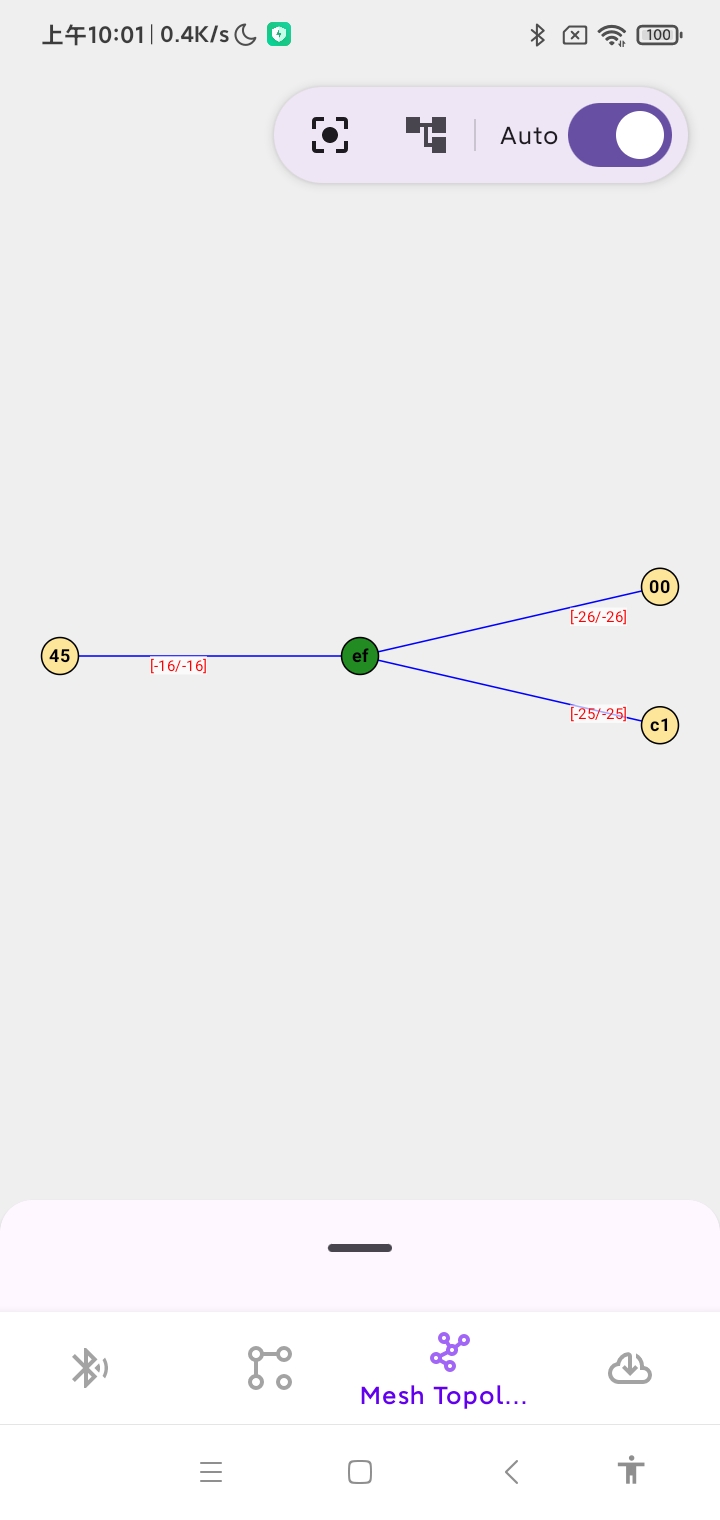

阶段二（ZRPP）：剩余的 R-Mesh 节点利用第一阶段已配网的节点，通过 ZRPP 自动加入网络。

通过此示例，您可以了解配网的流程以及 MGravitation 的使用方法；您也可以参考此案例重新开发自己的应用。

编译与烧录

通过 {sdk}/component/soc/usrcfg/amebaxxx/ameba_wificfg.c 配置参数：

wifi_user_config.fast_reconnect_en = 0;

使能 R-Mesh 以及 Socket
在 {sdk}/amebadxxx_gcc_project 下执行 ./menuconfig.py，按如下配置：

----Connectivity config----
CONFIG WHC INTF  --->
...
CONFIG BT  --->
   [*] Enable BT
   [ ]     BT Advanced Feature (NEW)
   [*]     BT Example Demo
   [ ]         BLE Peripheral (NEW)
   ...
   [ ]         BLE Transfer Module (NEW)
   [*]         BLE WiFiMate Device
   [*]         BLE WiFiMate Configurator
   [ ]         BLE OTA Central (NEW)
   ...
