DSP 工程配置

概述

本节介绍 DSP 工程的配置方法，分为基础配置和高级配置两部分：

  • 基础配置：编译 DSP 工程前必须完成的配置（添加文件、配置搜索路径）

  • 高级配置：根据实际需求可选的性能优化配置

备注

本节内容基于 Xplorer GUI 操作界面。如需使用命令行修改项目配置，可直接编辑 <dsp_sdk>/project/project_dsp/.project 文件。

基础配置

基础配置包含编译前必须完成的项目设置：添加源代码文件和配置搜索路径。

添加项目文件夹或文件

SDK 使用虚拟文件夹来管理项目文件。使用虚拟文件夹时，从项目中删除文件不会影响磁盘上的原始文件，同时也不会将文件复制到项目文件夹中。

假设我们的应用文件 test1.c 和 test2.c 存放在名为 application 的文件夹中，现在将这些文件添加到当前项目：

../_images/add_files_to_current_project.svg

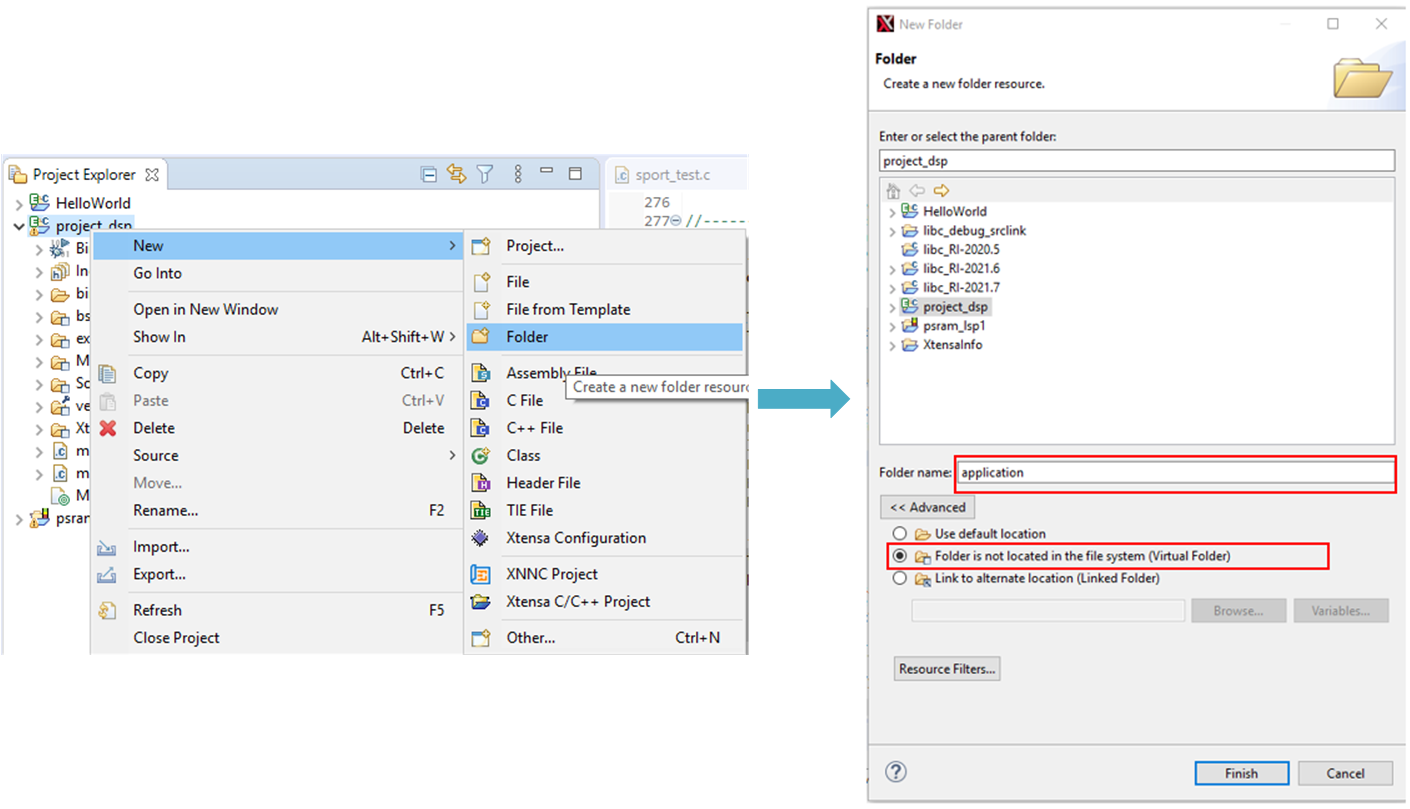

  1. 右键点击 project_dsp，选择 New > Folder，在文件夹名称中输入 application，勾选 Folder is not located in the file system，点击 Finish。

    ../_images/dsp02_new_folder.png

  2. 右键单击 application 文件夹，选择 Import，依次点击 General > File System > Next。

    ../_images/import_resources_from_local_files.svg

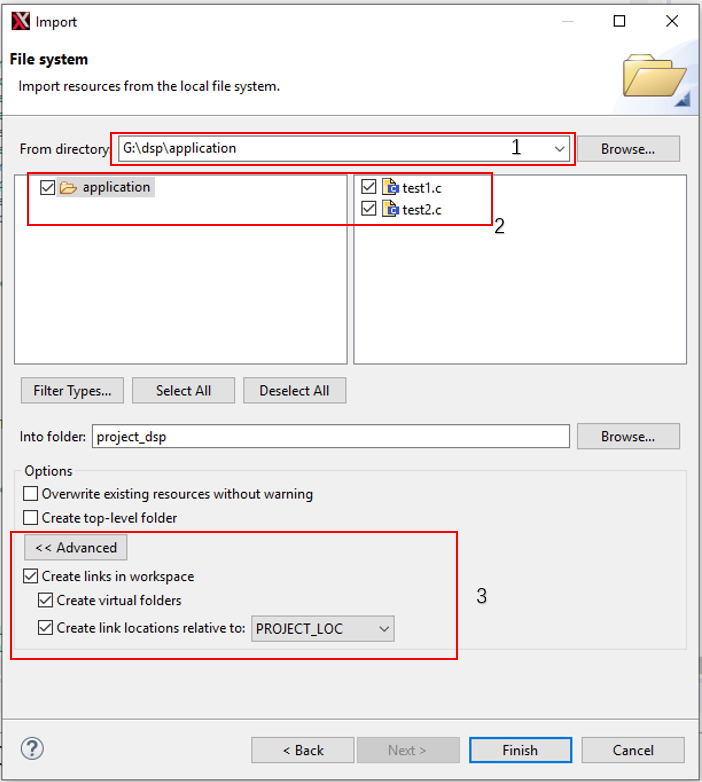

  3. 在位置 1 浏览到文件夹路径，在位置 2 选择要包含的文件，点击 Advanced 并勾选位置 3 的选项。

    ../_images/import_resources_from_local_files_details.png

小心

添加项目文件时，请务必使用相对路径。如上图所示，勾选 Create link locations relative to: ，并设置为 PROJECT_LOC。

命令行配置方法：

若无法使用 Xplorer GUI（如 headless / SSH / AI-agent 环境），可以直接编辑 DSP 工程文件来完成配置。相关工程文件都在 <dsp_sdk>/project/project_dsp/ 下：

文件

管什么

何时手改

.project

工程包含哪些 源文件（linkedResources）

增 / 删 .c / .h

.settings/targets/xtensa/Release.bts

编译设置：-mlsp= (LSP)、-I (包含路径)、-D (宏)、库 / 链接选项

换 LSP、加包含路径、加宏 / 库

小心

直接改工程文件格式敏感，且 Xplorer 下次打开工程时可能重排或覆盖手改内容。请尽量用 Xplorer GUI 完成这些改动；手改后务必用 auto_build.sh 跑一次编译验证。 SDK 默认只支持 Release target（见 project/auto_build/dsp_batch.xml 的 targetName），因此编译设置只改 .settings/targets/xtensa/Release.bts。

1. 增删源文件（.project）

工程编译 哪些 源文件由 .project 里的 <link> 条目决定，而不是看目录里躺着哪些 .c。

新建虚拟文件夹（type=2）：

<link>
  <name>TestFolder</name>
  <type>2</type>
  <locationURI>virtual:/virtual</locationURI>
</link>

向虚拟文件夹添加一个源文件（type=1）：

<link>
  <name>TestFolder/test_file.c</name>
  <type>1</type>
  <locationURI>PARENT-2-PROJECT_LOC/testfolder/test_file.c</locationURI>
</link>

  • <name>：在工程树中显示的路径（虚拟文件夹/文件名）。

  • <type>：1 = 文件，2 = 虚拟文件夹（此时 locationURI 为 virtual:/virtual）。

  • <locationURI>：真实位置。PARENT-2-PROJECT_LOC 表示从工程目录往上 2 级（project/project_dsp → heap/source），后接相对路径。

加文件：复制同一虚拟文件夹下已有的一条 <link>，改 <name> 与 <locationURI> 指向新文件即可。删文件：整块删掉对应的 <link>。 同一虚拟文件夹下的文件按 文件名字母序 排列，以便与 Xplorer 保存时产生的顺序一致。

2. 切换 LSP（运行位置 PSRAM / XIP / SRAM）

在 Release.bts 末尾的 <LinkerSupport> 一行，把 -mlsp= 的路径换成目标 LSP（中间目录与结尾两处都要换）：

运行位置

-mlsp= value 尾部

PSRAM（默认）

…/project/RTK_LSP/RI-2021.8/HIFI5_PROD_1123_asic_UPG/RTK_LSP

PSRAM，代码 XIP

…/project/RTK_LSP_XIP/RI-2021.8/HIFI5_PROD_1123_asic_UPG/RTK_LSP_XIP

SRAM

…/project/RTK_LSP_SRAM/RI-2021.8/HIFI5_PROD_1123_asic_UPG/RTK_LSP_SRAM

切换运行位置不只是改 -mlsp= —— 还需从 MCU 布局重新生成匹配的 LSP，并同步 DSP 的 MPU 表（三者必须描述同一形态）。完整流程参考 ABI 选择指南 以及 MCU 侧的布局同步说明。

3. 包含路径 / 宏 / 库（Release.bts）

  • 包含路径：Includes 段（-I），加一条 <ListEntry>新路径</ListEntry>。${workspace_loc} 指向工程在 workspace 中的位置，${workspace_loc}/../ 即 project/。

  • 宏：Defines 段（-D），<ListEntry key="宏名" value="值"/>。

  • 库：Libraries 段（-l），如 <ListEntry>freertos</ListEntry>；库搜索路径在 LibrarySearchPath 段（-L），建议用 $(TARGET_CONFIG) 变量 按不同 ABI 配置库路径。

改完必做：编译验证

cd <dsp_sdk>/project/auto_build && env -u DISPLAY sh auto_build.sh

成功的判定：../image/ 下的 dsp.bin 与 dsp_all.bin 都被重新生成。若报缺 X display，安装 xvfb 即可（脚本会自动用 xvfb-run 包裹）。

添加搜索路径

配置头文件和库文件的搜索路径，确保编译器能够找到所需的依赖文件。

添加头文件搜索路径

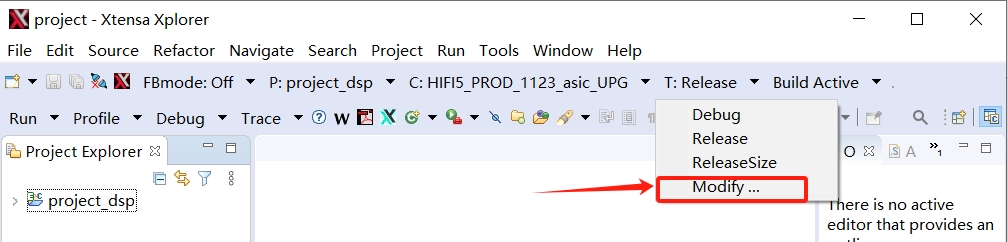

  1. 进入 Build Properties：

    ../_images/add_include_path.png

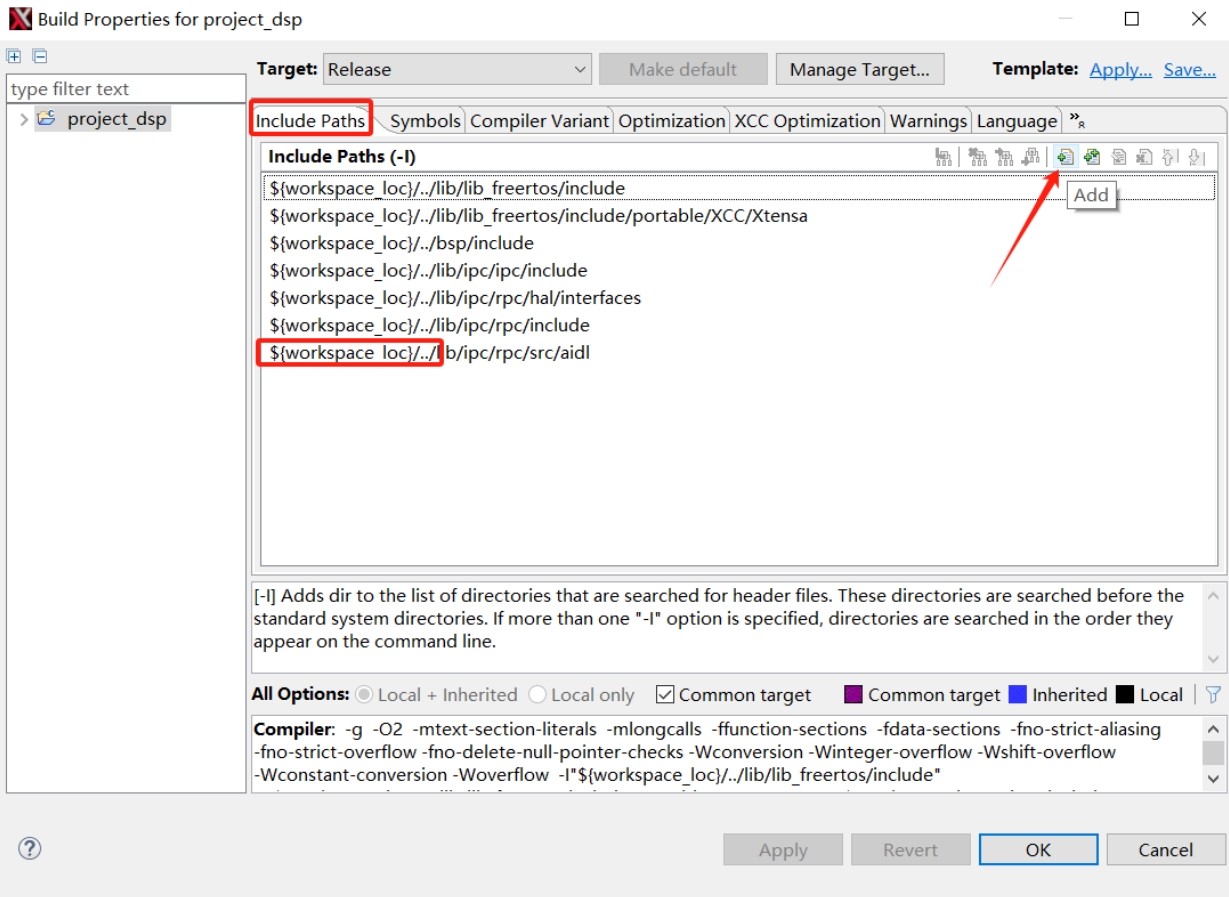

  2. 在 Include Paths 标签页，点击右上角 Add 按钮，然后输入路径。建议使用相对路径 ${workspace_loc}，此地址为 <dsp_sdk>/project。

    ../_images/add_include_path2.png

  3. 点击 Apply 和 OK 按钮，完成修改。

备注

尽量不要出现同名的头文件，若无法避免请使用不同的路径。

添加库文件搜索路径

  1. 在 Build Properties 中选择 Libraries 标签页：

    ../_images/add_include_path.png

  2. 点击右上角 Add 标志。然后输入路径。建议使用相对路径 ${workspace_loc}，此地址为 <dsp_sdk>/project。建议使用$(TARGET_CONFIG)变量， 按不同 ABI 配置库路径 。

    ../_images/add_include_path2.png

  3. 点击 Apply 和 OK 按钮，完成修改。

高级配置

高级配置包含根据实际需求可选的性能优化设置。完成基础配置后，如需进一步优化编译结果，可参考以下内容。

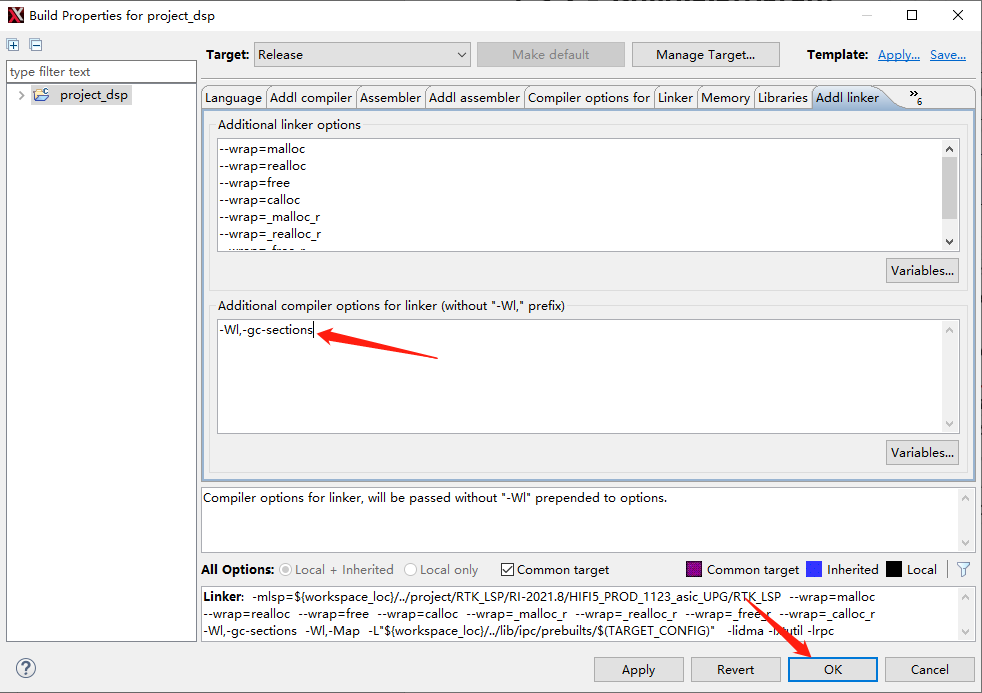

编译优化

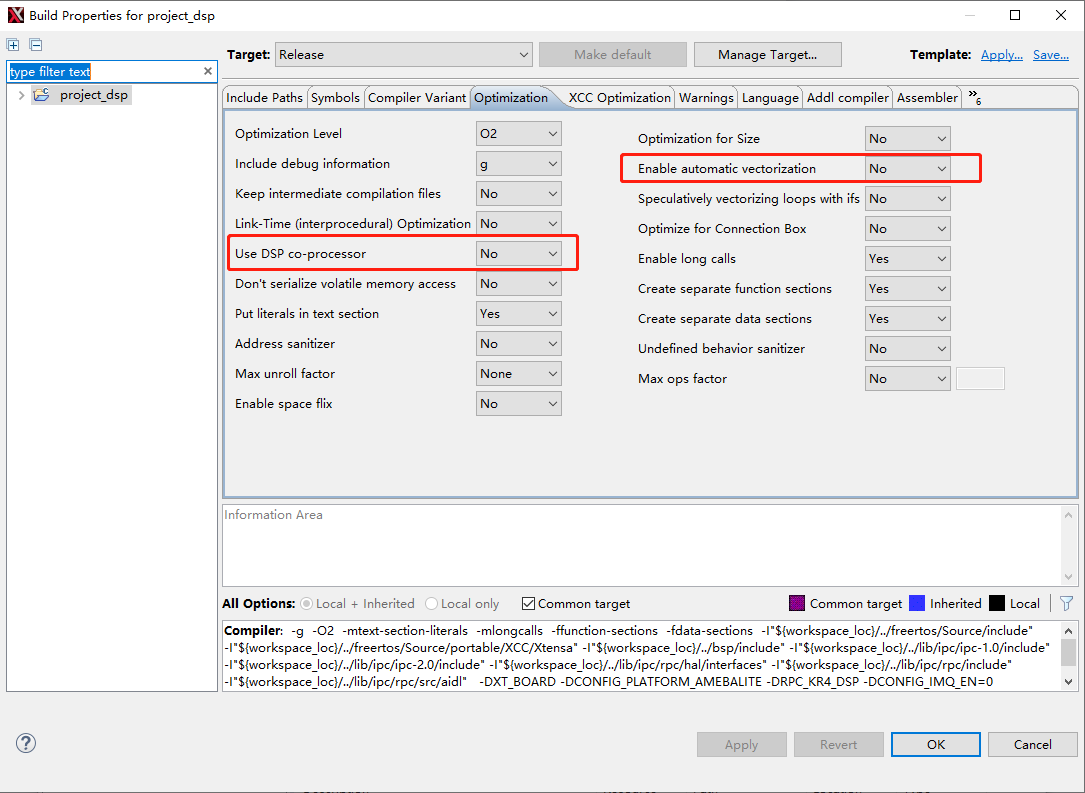

Co-processor、-O3 和 SIMD 编译选项可以大幅提高 DSP 硬件资源的利用率。高等级优化下编译器可能会调整代码执行顺序和 CPU 行为，因此这些选项并非适用于所有代码。 比如 FreeRTOS 源文件和其他 ISR 处理程序不能使用 Co-processor、SIMD 向量优化（-LNO:simd 和 -mcoproc）。

../_images/optimizing_dsp_code_considerations.png

库链接顺序

链接静态库时，若多个静态库之间存在依赖关系，则需注意被依赖静态库的链接顺序，否则会出现 the symbol cannot be found 错误。

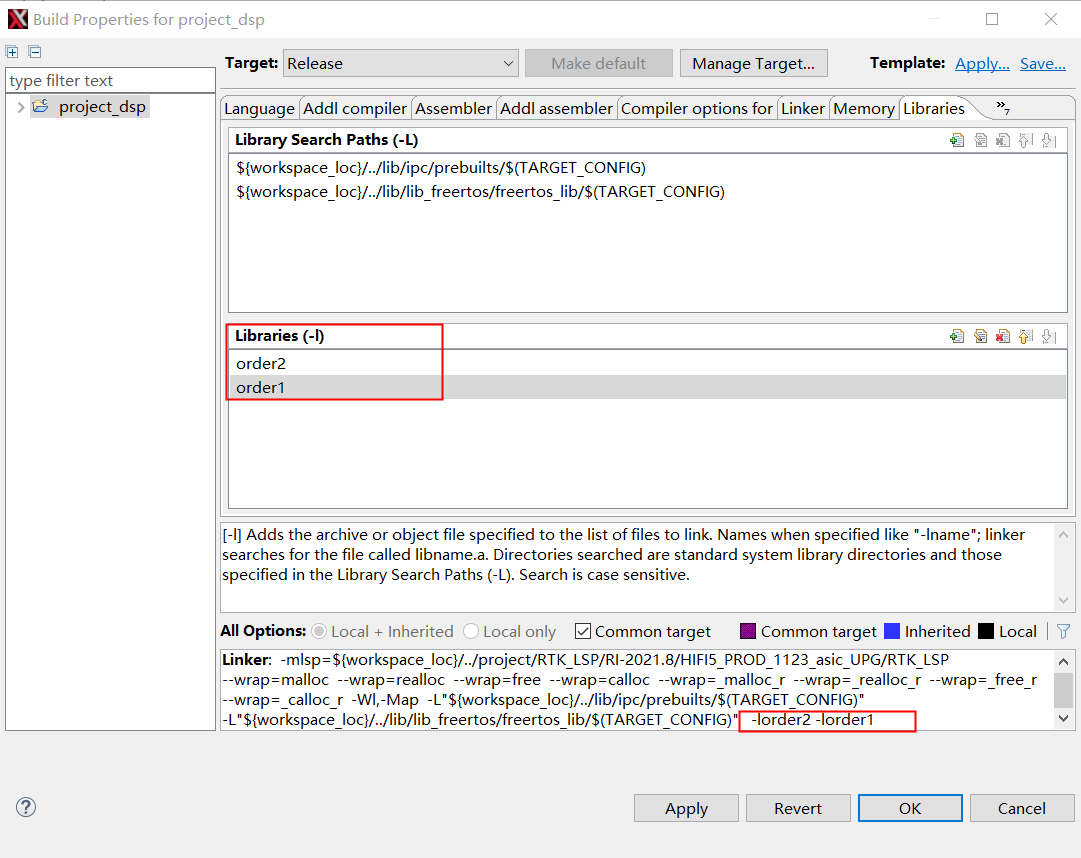

例如：liborder2.a 依赖于 liborder1.a，且最终可执行文件 test 依赖 liborder2.a， 那么链接选项应为： -lorder2 -lorder1，否则会报 liborder1.a 中的某些符号未定义。

../_images/library_order_in_build_properties.png

例程编译

例程编译方法

DSP SDK 提供了多个基础例程，位于 <dsp_sdk>/example/ 目录下。编译例程的步骤如下：

  1. 参考 添加项目文件夹或文件 章节，将整个 <dsp_sdk>/example/example_xxx 文件夹添加到工程中

  2. 使用上述命令行编译或 Xplorer GUI 编译方式编译工程

备注

关于 DSP SDK 基础例程的完整列表（example_gdma、example_idma、example_idma_nn 等），请参考： DSP SDK 简介 - 例程列表

例程编译机制说明

SDK 使用弱符号/强符号机制来切换不同的示例代码：

  • 在 project/project_dsp/main.c 中定义了弱符号函数 app_example()

  • 每个示例文件夹下包含同名强符号函数 example_xxx/app_example.c

  • 编译时强符号会覆盖弱符号，从而跳转到相应的示例代码
