DSP 内存

DSP 内存架构

HiFi 5 DSP 内存分为片内和片外两个区域。

  • DSP 片内内存 (DSP 独占)

    • ICache

    • DCache

    • DTCM

  • DSP 片外内存 (与 KM4, KR4 共享)

    • SRAM

    • PSRAM

这些内存在访问速度和容量上呈现显著差异。

../_images/dsp_memory_hierarchy.svg

在访问性能方面:

  • DTCM 和 DCache 具有最优的实时性，与 DSP 同频运行，可实现单周期数据获取；

  • SRAM 以 240MHz 频率和 64-bit 位宽提供次级性能；

  • PSRAM 虽标称 250MHz 频率，但因采用 16-bit 物理位宽（8-bit DDR），实际带宽最低。

在容量配置上呈现反向特性：

  • PSRAM 提供最大 16MB 可扩展空间（具体容量依芯片型号而定）。DSP 默认运行在 PSRAM，占用 KM4、KR4 之后剩余的 PSRAM 空间，可获得较大的堆；

  • SRAM 总容量 512KB，由 KM4、KR4 与 DSP 共享。默认布局下 DSP 仅将高频访问的代码/数据放入 SRAM（ sram_dsp 段）以加速。各段大小由 MCU 侧布局配置决定（详见后文 DSP 内存布局 章节）；

  • DTCM 和 DCache 作为专用高速存储，容量最小但延迟最低。DTCM 分为 DRAM0 / DRAM1 两块物理独立的 128KB。

DSP 内存访问速度

DSP 内存传输性能对比

源

目标

内存访问速度 (MB/s)

搬运方式

SRAM

DTCM

1899

iDMA

SRAM

DCache

1791

memcpy

PSRAM

DTCM

430

iDMA

PSRAM

DCache

425

memcpy

备注

实验条件： DSP 500MHz, SRAM 240MHz, PSRAM 250MHz。

不同的实验条件下，内存访问速度可能不同。表格中的数据为测得的上限值。

DSP 内存访问方式

由于内存的访问速度会影响 DSP 的运算性能，甚至成为瓶颈。因此，运行在 DSP 上的算法应尽可能优先使用 DTCM, SRAM, 再使用 PSRAM。

把数据放进快速内存有两种途径：

  • 链接期静态放置 ：用 section 属性把变量或函数固定到某块内存（如 .dram0.data 、 .sram_dsp.data ），地址在链接时确定，适合常驻数据。详见后文 DSP 内存布局 。

  • 运行期动态分配 ：用类型化堆 API 从指定内存申请 buffer，适合大小或数量在运行时才确定的场景。详见后文 从指定内存动态分配 。

实际应用时，可根据算法模型大小，选择不同的数据存放位置。例如：

  • 若模型小于 256KB，在程序启动后，可预先将数据全部加载到 DTCM 中并常驻。

  • 若模型很大，则可以在 PSRAM 和 DTCM 之间搬运数据。

有两种方式可以主动将数据从 PSRAM 搬运到 DTCM：

  • memcpy

  • iDMA

和 memcpy 相比， iDMA 的优势是可以释放 CPU 算力，在 iDMA 传输过程中 DSP 可以继续执行其他任务。然而， 在访问 PSRAM 的速度上，iDMA 并不具有明显优势。

  • 搬运大数据块(64KB/128KB)时，iDMA 稍快。

  • 搬运小数据块(8KB/16KB/32KB)时, 反而 memcpy 更快。

从指定内存动态分配

DSP 的默认堆行为不变： malloc / calloc / realloc / free 仍然从默认堆分配。默认堆位于 PSRAM（无 PSRAM 的芯片上位于 SRAM 尾部）。

在此之上提供一组类型化堆 API，用于 从指定的那一块内存 分配。头文件 bsp/include/dsp_heap_types.h 。

typedef enum {
    TYPE_DTCM0 = 0,  /* DRAM0，DSP 独占，non-cacheable */
    TYPE_DTCM1,      /* DRAM1，DSP 独占，non-cacheable */
    TYPE_SRAM        /* SRAM，cacheable writeback      */
} MALLOC_TYPES;

void *rtos_heap_types_malloc (uint32_t size, MALLOC_TYPES type);
void *rtos_heap_types_zmalloc(uint32_t size, MALLOC_TYPES type);   /* 清零 */
void *rtos_heap_types_calloc (uint32_t num, uint32_t size, MALLOC_TYPES type);
void *rtos_heap_types_realloc(void *pbuf, uint32_t size, MALLOC_TYPES type);
void  rtos_heap_types_free   (void *pbuf);   /* 不带 type */

使用示例：把滤波器的 scratch buffer 放到 DTCM0，失败则退回默认堆。

#include "dsp_heap_types.h"

int16_t *buf = rtos_heap_types_malloc(4096, TYPE_DTCM0);
if (buf == NULL) {
    buf = malloc(4096);      /* 由调用方决定是否退让，API 不会自动退让 */
}
/* ... */
rtos_heap_types_free(buf);   /* 两种来源都可以用它释放 */

使用时需注意以下几点：

  • 分配失败不会退到别的内存，直接返回 NULL 。调用方要 DTCM 是为了 DTCM 的延迟，静默给回 PSRAM 会让性能问题变得难以发现。是否退让由调用方自己决定。

  • 释放不需要传 type 。归属由地址反查得出，默认堆的指针（含普通 malloc 得到的）传给 rtos_heap_types_free 也能正确释放。

  • 返回的 buffer 恒为 16 字节对齐 ，因此可以直接对它做 HiFi5 宽向量访问。

  • 仅限任务上下文 ，与 malloc / free 的限制相同，不可在中断中调用。

  • cache 由调用方负责 。DTCM 是 non-cacheable；SRAM 与 PSRAM 是 writeback。若 buffer 要与 KM4/KR4 或 DMA 共享，需自行调用 xthal_dcache_region_writeback_inv() 。

  • 另有 rtos_heap_types_get_free_size() 、 rtos_heap_types_get_largest_free_block() 、 rtos_heap_types_get_min_ever_free_size() 等查询接口，可用于度量内存预算； dsp_heap_types_dump() 打印各块内存的当前状态。

各内存池的范围

池的边界取自 LSP 的 segment 符号（ _memmap_seg_<seg>_end .. _memmap_seg_<seg>_max ），也就是该 segment 未被 .data / .bss 占用的那段尾部。因此无论 LSP 怎样重新生成，池都不会与静态放置的数据重叠；反过来，静态放到 DTCM 的数据越多，可动态分配的 DTCM 就越少。

类型与内存的对应关系

类型

来源 segment

说明

TYPE_DTCM0

dram0_0 尾部

最快，DSP 独占，non-cacheable

TYPE_DTCM1

dram1_0 尾部

同上，物理上是另一块 128KB

TYPE_SRAM

sram_dsp 尾部

次快，与 KM4/KR4 共享总线；行为随 LSP 变化，见下

备注

TYPE_SRAM 的行为取决于当前 LSP：

  • RTK_LSP / RTK_LSP_XIP （默认堆在 PSRAM）：从独立的 SRAM 池分配，与默认堆互不影响。该池位于 SRAM 高地址的 256KB（ 0x20040040 起至 SRAM_END ）；低地址部分留给链接期的 .sram_dsp.* 段使用。

  • RTK_LSP_SRAM （无 PSRAM 的芯片，默认堆本身就在 SRAM）：此时再开一个 SRAM 池就是自我重叠，因此 TYPE_SRAM 直接转发到默认堆，与 malloc 走同一条路径。可用 dsp_heap_types_sram_is_alias() 在运行时判断当前处于哪一种。

两种情况下 TYPE_SRAM 拿到的都是 SRAM，区别在于它是否与默认堆共用空间。 转发模式下需额外注意 ：默认堆耗尽会触发 assert 而不是返回 NULL，因此这种模式下 TYPE_SRAM 不再有“失败返回 NULL”的保证。

iDMA 双缓冲区数据搬运样例

iDMA 的使用方式详见 Xtensa 文档。

本样例演示使用双缓冲区将数据从 PSRAM 搬运到 DTCM，边搬边算实现加速。

伪代码

 1#define ALIGN(x) __attribute__((aligned(x)))
 2#define DRAM0 __attribute__((section(".dram0.data")))
 3#define DRAM1 __attribute__((section(".dram1.data")))
 4
 5int8_t ALIGN(16) DRAM0 dst_ping[USER_BUFFER_SIZE];
 6int8_t ALIGN(16) DRAM1 dst_pong[USER_BUFFER_SIZE];
 7
 8#define NUM_DESCRIPTORS 2
 9IDMA_BUFFER_DEFINE(dmaBuffer, NUM_DESCRIPTORS, IDMA_1D_DESC);
10
11void idma_pingpong_buffers_example(void) {
12    idma_init(0, MAX_BLOCK_16, 16, TICK_CYCLES_1, 0, NULL);
13    idma_init_loop(dmaBuffer, IDMA_1D_DESC, NUM_DESCRIPTORS, NULL, NULL);
14
15    // prepare the first data
16    idma_copy_desc(dst_ping, ...);
17
18    // wait for the first idma finish
19    while (idma_buffer_status() > 0) {}
20
21                                            // prepare the second data
22                                            idma_copy_desc(dst_pong, src, size, 0);
23
24    // do the first process
25    user_process_1(dst_ping,....)
26
27                                            // wait for the second idma finish
28                                            while (idma_buffer_status() > 0) {}
29
30    // prepare the third data
31    idma_copy_desc(dst_ping, ...);
32
33                                            // do the second process
34                                            user_process_2(dst_pong,....)
35
36    // wait for the third idma finish
37    while (idma_buffer_status() > 0) {}
38                                            // prepare the fourth data
39                                            idma_copy_desc(dst_pong, src, size, 0);
40    // do the third process
41    user_process_3(dst_ping,....)
42                                            // wait for the fourth idma finish
43                                            while (idma_buffer_status() > 0) {}
44    // prepare the fifth data
45    idma_copy_desc(dst_ping, ...);
46                                            // do the fourth process
47                                            user_process_4(dst_pong,....)
48    ......
49}

代码包含以下几个部分：

  • 定义 iDMA 缓冲区

    #define NUM_DESCRIPTORS 2
IDMA_BUFFER_DEFINE(dmaBuffer, NUM_DESCRIPTORS, IDMA_1D_DESC);

  • 初始化 iDMA

    idma_init(0, MAX_BLOCK_16, 16, TICK_CYCLES_1, 0, NULL);
idma_init_loop(dmaBuffer, IDMA_1D_DESC, NUM_DESCRIPTORS, NULL, NULL);

  • 定义两块位于 DTCM 上的数据缓冲区

    #define ALIGN(x) __attribute__((aligned(x)))
#define DRAM0 __attribute__((section(".dram0.data")))
#define DRAM1 __attribute__((section(".dram1.data")))

int8_t ALIGN(16) DRAM0 dst_ping[USER_BUFFER_SIZE];
int8_t ALIGN(16) DRAM1 dst_pong[USER_BUFFER_SIZE];

  • 第 N 次搬运,更新描述符并调度

    idma_copy_desc(dst_X, src, size, 0);
while (idma_buffer_status() > 0) {}
user_process_N(dst_X,....)

在伪代码中，为了方便理解，将顺序执行的代码分为两列:

  • 左侧是 1,3,5,... 奇数次搬运和运算，使用 ping 数据缓冲区。

  • 右侧是 2,4,6,... 偶数次搬运和计算，使用 pong 数据缓冲区。

第 N 次的搬运和计算与第 N 以及第 N+1 次交杂在一起。搬运第 N 份数据的同时计算第 N-1 份数据，从而达到边搬运边计算的目的。

备注

用到 iDMA 时，需要在 DTCM 中放置少量的 iDMA 描述符数据，约几百字节，因此用户可使用的 DTCM 空间略小于 256KB。

DSP 内存布局

警告

改完任何影响内存布局的 Kconfig，都必须用 python 脚本重新生成 DSP 的 LSP 并重新编译 DSP。

不限于 CONFIG_DSP_* ：IMG1 的位置（ CONFIG_IMG1_SRAM / CONFIG_IMG1_FLASH ）、 TrustZone（ CONFIG_TRUSTZONE 、 CONFIG_IMG3_SRAM 、 CONFIG_TZ_S_SIZE ）、 CONFIG_DATA_HEAP_SRAM / CONFIG_DATA_HEAP_PSRAM 、 CONFIG_SRAM_END 都会移动 DSP 段的基址。沿用过期的固件 DSP 会链接到错误的基址而异常或者内存被浪费。

建议使用 ameba-dsp-development Agent Skill 来辅助调整和检查 LSP 问题。

DSP 默认布局

DSP 工程是通过 Linker Support Package (LSP) 来描述内存布局。LSP 指定了用于生成可执行文件的目标文件及其内存分布，并为特定目标环境的链接器提供配置便利。 详见 Xtensa 文档。

默认布局示意图如下：

../_images/dspcfg_sketch_of_default_dsp_layout.svg

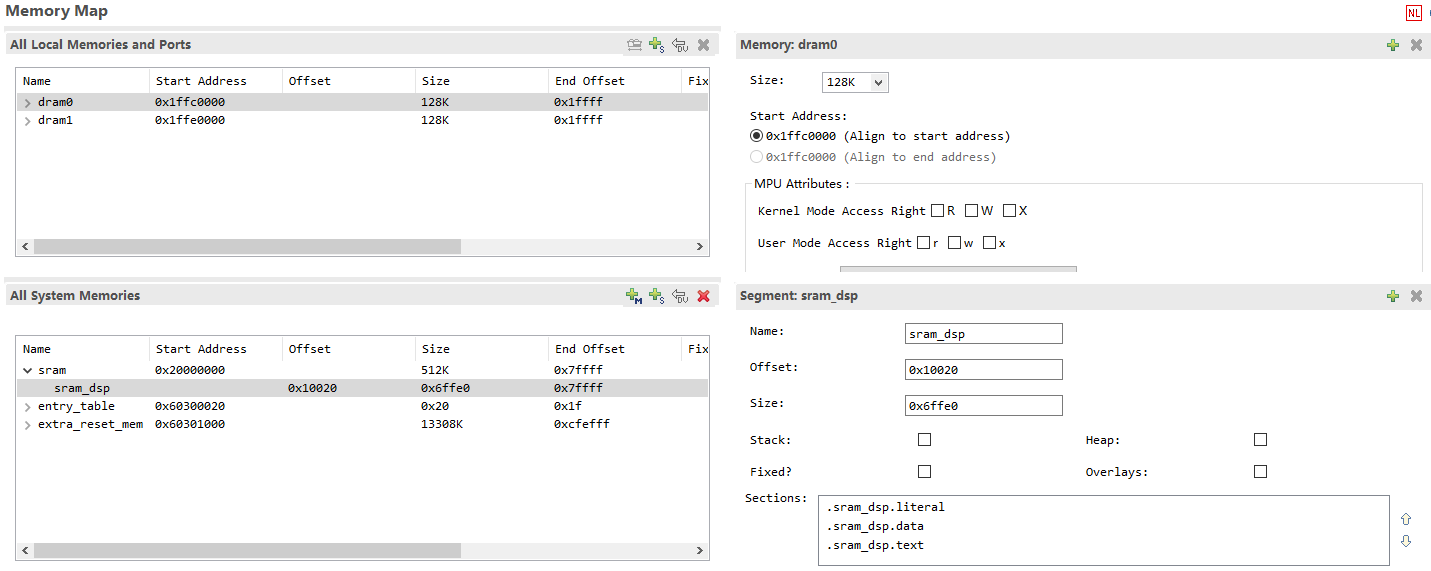

在 Xplorer 中看到的 LSP 示例如下：

../_images/dspcfg_lsp_seen_from_xplorer.png

DSP 可使用 sram_dsp、entry_table 和 extra_reset_mem 作为系统内存，DRAM0/1 作为本地数据内存。Reset vector 存放于 entry_table。DRAM0/1 仅能存储数据。

  • Call0 ABI：可以在 sram_dsp 和 extra_reset_mem 放置代码和数据。

  • Window ABI：代码只能放在 extra_reset_mem，数据可放在 sram_dsp 和 extra_reset_mem。

将代码/数据放到 SRAM

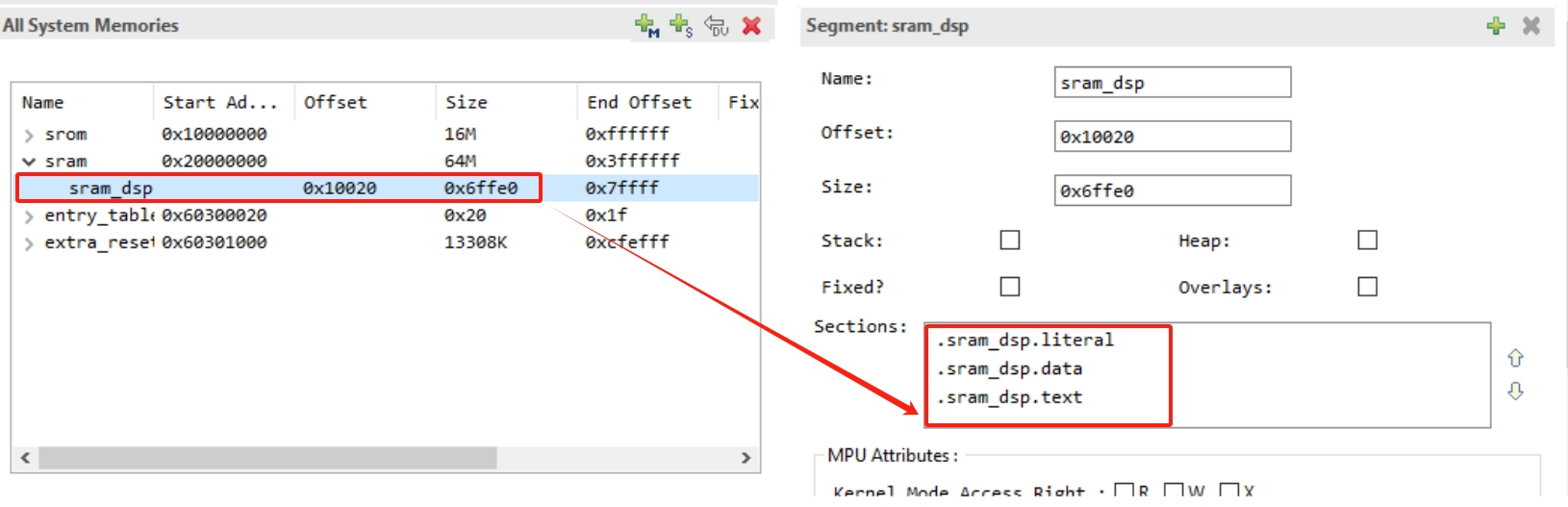

SRAM 的带宽和延迟显著优于 PSRAM。在默认 LSP（RTK_LSP）中包含一个名为 sram_dsp 的段，将代码或数据放入 SRAM 有助于提高计算速度。 如下图所示，RTK_LSP 默认在 SRAM 中定义了三个段内存区间： .sram_dsp.text 、 .sram_dsp.data 和 .sram_dsp.literal 。

../_images/dspcfg_sram_dsp_in_default_lsp.png

  • 若需要将单个函数放到 SRAM，可这样声明和定义：

    extern void place_into_sram()__attribute__ ((section(".sram_dsp.text")));
void place_into_sram(){
       //detailed implentation
   }

  • 若需要将数据（如数组）放到 SRAM，可这样：

    __attribute__ ((section(".sram_dsp.data"))) int array_in_psram[100];

  • 若需要将某个源文件（如 ameba_clk_rom.c）的所有函数都放到 SRAM：

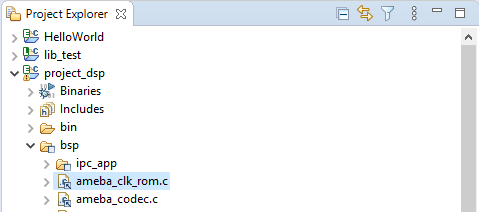

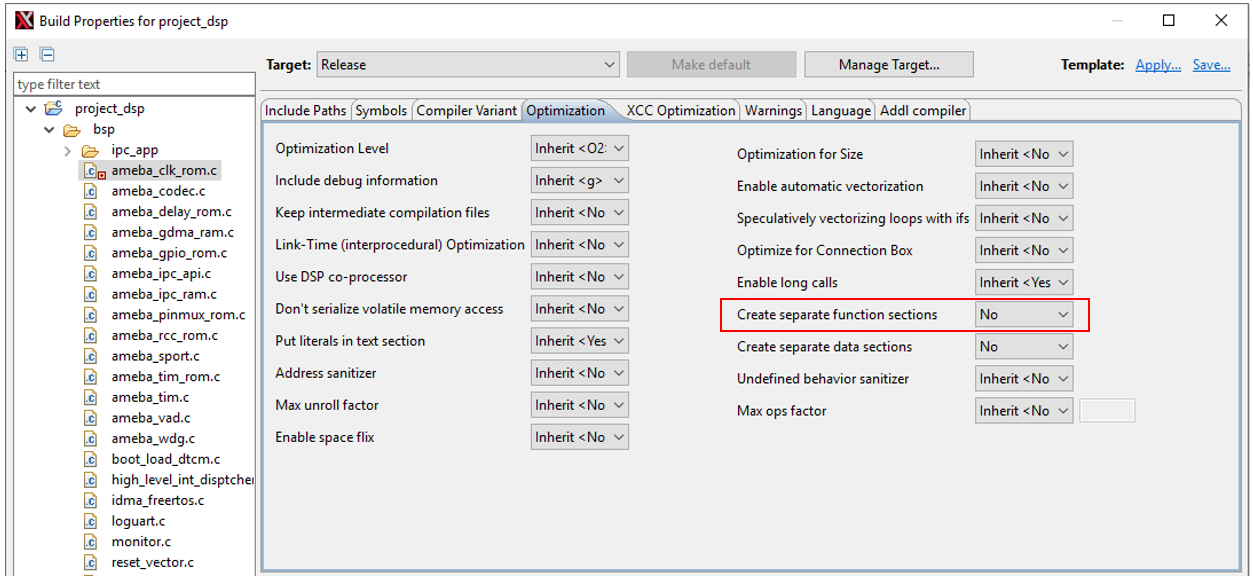

    右键该文件，选择 Build Properties，在弹窗中将相关选项设置为 No 。

    ../_images/dspcfg_project_explorer_of_project_dsp.png
    ../_images/dspcfg_set_create_separate_function_sections_no.png

    然后切换到 Addl compiler 选项卡，添加自定义编译参数，如下图：

    ../_images/dspcfg_addl_compiler_tab.png

调整内存布局

MCU 与 DSP 共享 PSRAM 和 SRAM，DTCM 仅供 DSP 使用。 MCU 侧的 menuconfig 配置（ .config ）与 ameba_layout.ld 是内存布局的唯一真值源，DSP 的 LSP 必须与其保持一致。

因此调整布局遵循固定流程：先在 MCU 侧改布局，再把 DSP 的 LSP 同步过去，最后 MCU 与 DSP 两个工程都要重新编译 。 无需手动编辑 ameba_layout.ld 中的地址宏，也无需手动运行 lsp_modify.py 。布局由 Kconfig 驱动，DSP 的 LSP 由同步脚本自动生成。

DSP 默认运行在 PSRAM。PSRAM 从低地址到高地址依次为 TrustZone → KR4 → KM4 → DSP ，DSP 段自动向上占用到 PSRAM 顶部，默认起始地址为 0x60300000 。通过调整 KM4 段大小即可改变留给 DSP 的空间：

PSRAM 布局配置（menuconfig：CONFIG Link Option）

Kconfig

含义

默认 (KB)

CONFIG_PSRAM_KR4_IMG2_KB

KR4(NP) 段，紧接 TZ；调整它不会移动 KM4/DSP 的基址

1536

CONFIG_PSRAM_KM4_IMG2_KB

KM4(AP) 段（含 TZ）；调小即可给 DSP 留出更多空间

1536

DSP 段大小 = PSRAM 顶部 − (TZ + KR4 + KM4)。

操作步骤：

  1. 在 MCU 侧修改布局 ：进入 MCU SDK 的 menuconfig，在 CONFIG Link Option 中调整上述配置。例如把 KM4 段调小，即可给 DSP 留出更多 PSRAM。

  2. 同步 DSP 的 LSP ：在 MCU SDK 根目录运行同步脚本。它会读取最新的 .config 与 ameba_layout.ld ，重新生成与之匹配的 DSP LSP（ RTK_LSP ），并同步 MPU table：

    python3 tools/scripts/dsp_layout_sync.py

    备注

    生成 LSP 不需要预先编译整个 MCU 固件，只要 .config 是最新的（改完 Kconfig 值即生效）。

  3. 重新编译两个工程 ：DSP 与 MCU 缺一不可。先重新编译 DSP，生成新的 dsp.bin / dsp_all.bin ；再重新编译 MCU 并打包。MCU 打包时会校验 DSP bin 的加载地址是否与当前布局一致，不一致会直接报错（提示 DSP bin 已过期，需重新编译 DSP）。

备注

  • 使用同步脚本前，需确保 Xtensa 工具链的 bin 目录已加入系统 PATH ，否则找不到可执行文件。

  • 若需在 DSP 侧切换所使用的 LSP（例如无 PSRAM 的芯片改用 SRAM 版 RTK_LSP_SRAM ），请在 Xplorer 中通过工程属性（Linker 设置）选择对应 LSP 。

  • 若曾修改过 MPU 的其它属性，请在同步脚本新生成的 mpu_table.c 上同步修改，并确认其已加入编译工程。
