快速入门

概述

Arduino IDE 结合 Ameba 开发平台，提供开箱即用的开发体验，配套完整的 SDK、丰富的示例代码和完善的开发生态，助力开发者高效实现产品原型与量产落地。

本节引导开发者完成从零开始的 Ameba 开发环境搭建，依序涵盖准备工作、环境安装、SDK 下载、硬件连接、工程编译、固件烧录及串口日志监控，帮助开发者快速走通完整开发流程。

准备工作

硬件要求

  • 开发主机：Windows 10/11 (64-bit)、Linux (Ubuntu 22.04+) 或 macOS (Intel 及 Apple Silicon)

  • 磁盘空间：至少 5 GB

RTL8735B:

  • Ameba 开发板：AMB82-MINI，用于应用程序开发、固件下载和功能验证

  • USB 数据线：Micro-USB 转 Type-A，用于连接开发主机与开发板

软件要求

  • Arduino IDE：用于编写、编译和下载 Arduino 程序

  • Arduino SDK：Ameba Arduino 软件开发工具包，通过 Arduino IDE 的 Boards Manager 安装，提供外设驱动、库文件及开发辅助工具

  • Git （可选）：版本 2.0 或更高，用于 SDK 克隆和版本管理，可前往官方网站下载 Git

Arduino IDE 和 Arduino SDK 的详细安装与配置步骤，将在 环境搭建 与 下载 SDK 两节中逐步说明。

环境搭建

请根据所使用的开发板型号，参考对应的环境配置指南，完成 Arduino IDE 安装及配置工作。

下载 SDK

请根据所使用的开发板型号，参考对应的 SDK 下载指南，完成 Arduino SDK 的安装。

RTL8735B:

SDK 下载

硬件指南

RTL8735B:

通过 Micro-USB 转 Type-A 线缆将 AMB82-MINI 连接到电脑。查看对应 开发板指南 确认 Micro-USB 接口位置。

备注

如果是第一次将开发板连接到电脑，USB 驱动将自动安装。如果在连接开发板到电脑时遇到驱动问题，请前往 CH341SER 驱动下载页面 手动安装 USB 驱动。

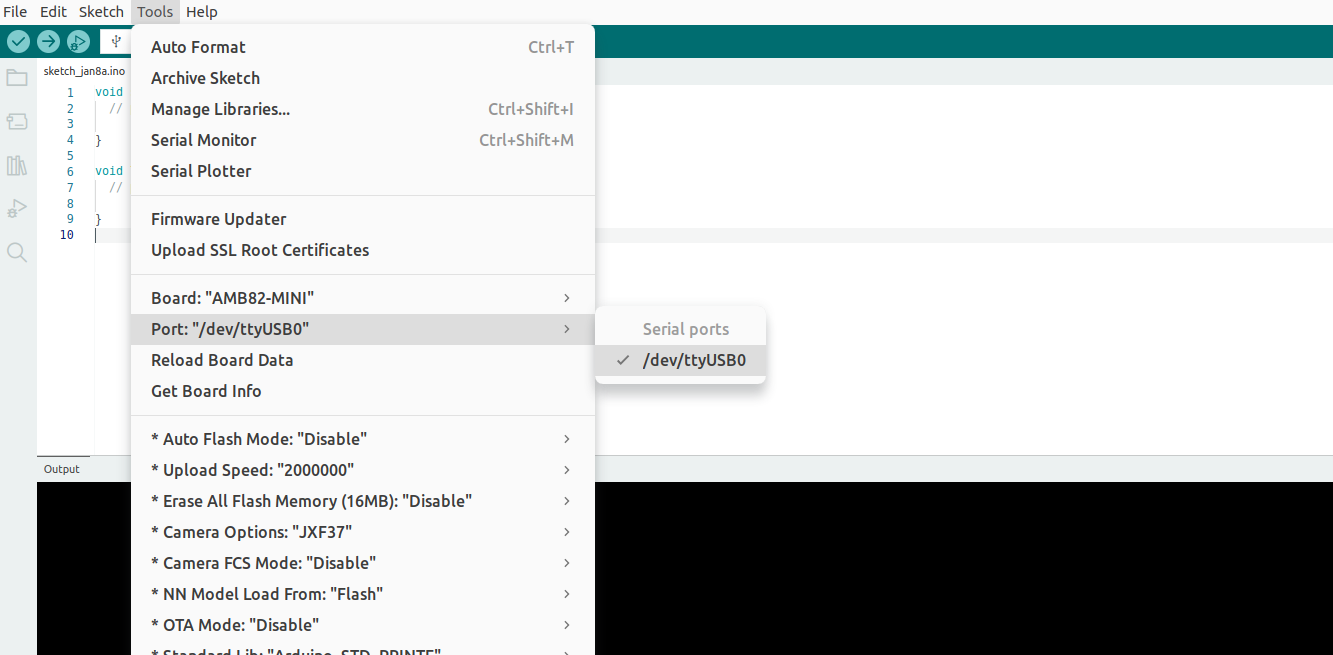

开发板连接成功后，打开 Arduino IDE，点击 Tools > Port，从下拉菜单中选择相应的端口，如下图所示。

../../_images/select_port.png

备注

如果在 Linux (Ubuntu) 系统上遇到 Arduino IDE 无法检测到开发板端口的问题，请参考 Ubuntu 环境配置。

编译工程

Arduino IDE 提供了许多内置示例，这些示例可以直接在开发板上编译、上传和运行。这里以 Blink 示例作为第一个尝试。

Arduino 程序结构

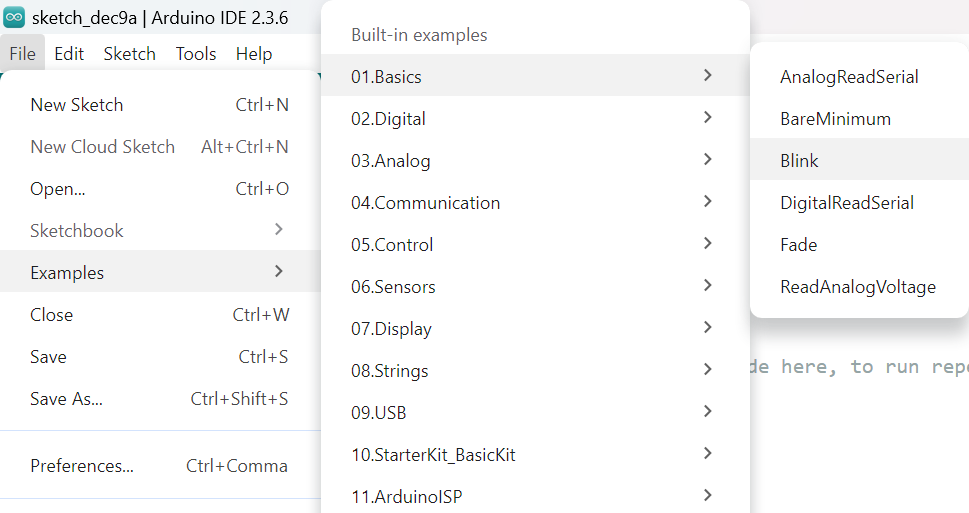

  1. 打开 File > Examples > 01.Basics > Blink，如下图所示：

../../_images/file_examples_basics_blink.png

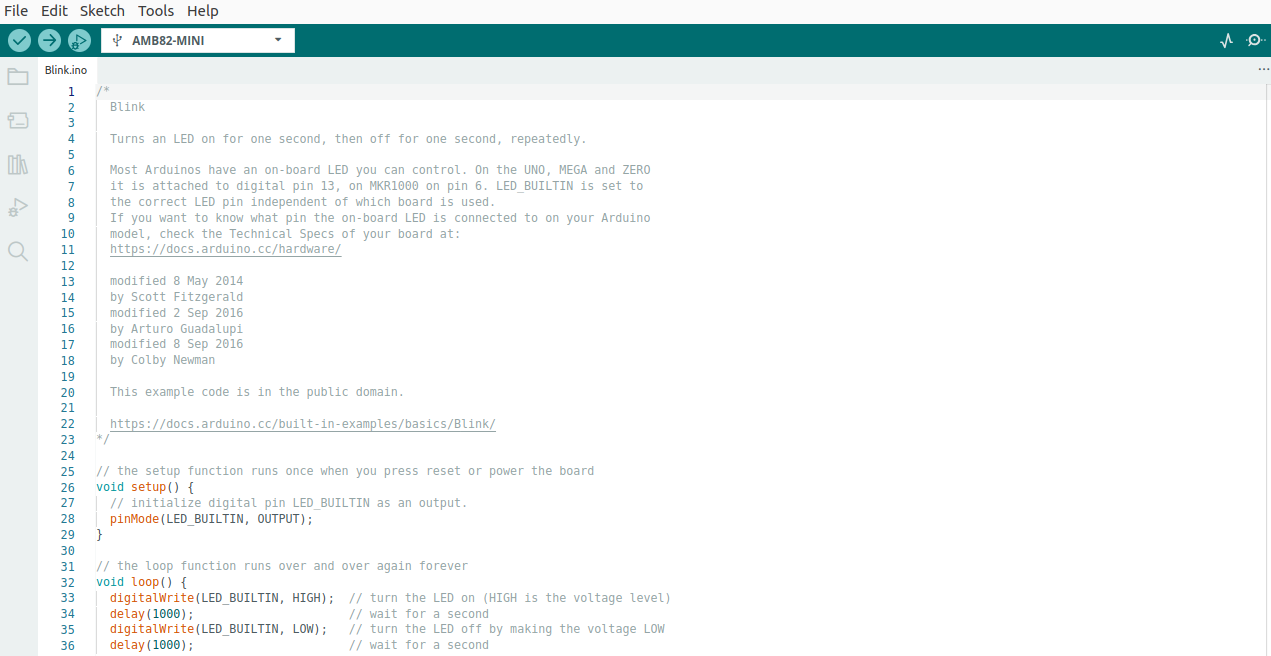

  1. Arduino IDE 会打开一个新窗口，其中包含完整的示例代码，如下图所示：

../../_images/blink_sketch.png

  1. 代码解析

函数

解析

setup()

核心函数 ，用来初始化变量、引脚模式、开始使用库等。

只会在开发板开机或重置后运行一次。

loop()

核心函数 ，程序的主体部分。

在 setup() 函数执行完成后无限循环执行。

pinMode(pin, mode)

设置指定引脚的工作模式。

此示例中将 LED_BUILTIN 引脚设置为输出模式。

digitalWrite(pin, value)

向输出引脚输出值。

此示例中向输出引脚输出高电平（打开 LED）和低电平（关闭 LED）。

delay(ms)

经过指定参数（毫秒）的时间，当前程序才会执行下一行。

此示例中输出引脚输出值后等待 1 秒再改变输出值，实现 LED 亮 1 秒、暗 1 秒的功能。

备注

开发板库会为每块开发板设定一根引脚作为 LED_BUILTIN，请结合 开发板库中的代码定义 和对应 开发板指南 确定引脚位置。

更多关于 Arduino API 使用说明可查阅官方文档： Arduino 编程语言。

编译

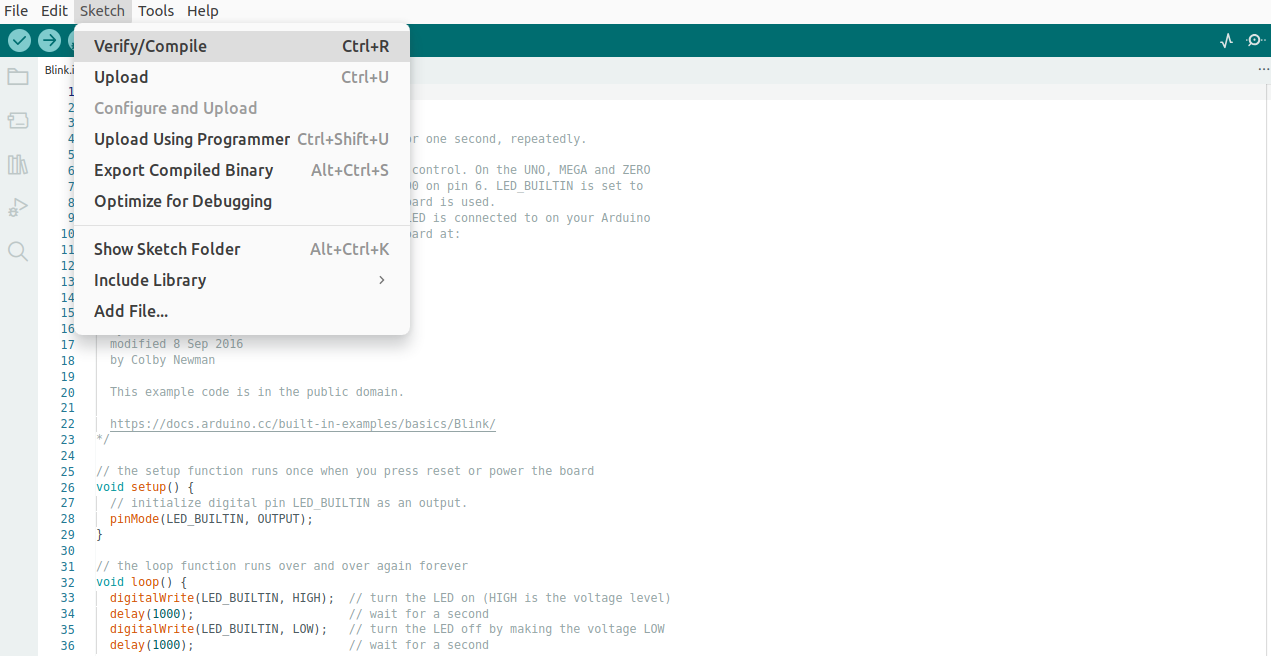

  1. 编译示例代码，点击 Sketch > Verify/Compile，如下图所示：

../../_images/blink_sketch_verify_compile.png

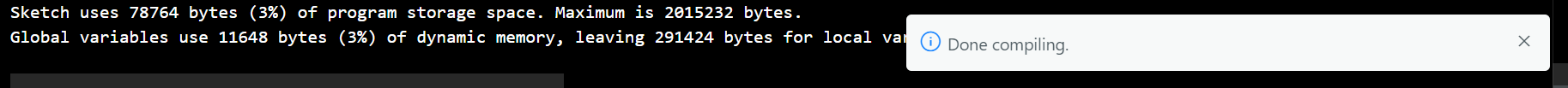

  1. Arduino IDE 会在 IDE 窗口的底部区域显示编译信息。编译完成后，将看到如下信息：

../../_images/compiling_done.png

下载固件

进入上传模式

上传程序到开发板，首先需要按照下面的步骤使开发板进入 上传模式。

RTL8735B:

  1. 按住 UART_DOWNLOAD 按键。

  2. 按下并松开 RESET 按键。

  3. 松开 UART_DOWNLOAD 按键。

备注

查看对应 开发板指南 确认按键位置。

上传

  1. 点击 Sketch > Upload，如下图所示：

../../_images/blink_sketch_upload.png

  1. Arduino IDE 会先编译然后上传。

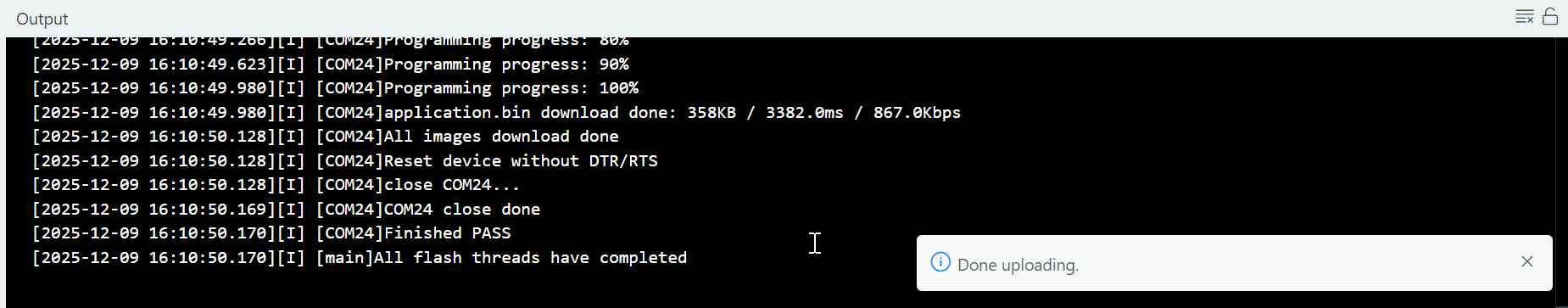

  2. 同样，在上传过程中，IDE 会显示信息。上传完成后，会显示如下信息：

../../_images/uploading_done.png

备注

如果在 Linux (Ubuntu) 系统上上传时遇到如下图所示的 Permission denied 错误，请参考 Arduino 官方文档：How to upload a sketch with the Arduino IDE 2。

../../_images/upload_usb_permission_denied_linux1.png

运行

这个示例使 LED 闪烁，通常每块开发板都会有一根 LED_BUILTIN 引脚和 LED 相连。

RTL8735B:

AMB82-MINI 板载 LED（LED_BUILTIN），无需外接。按下并松开 RESET 按键，即可看到板载 LED 闪烁。

日志监控

上传完成后，点击 Tools > Serial Monitor 打开串口监控器，或使用快捷键 Ctrl+Shift+M。

在串口监控器右下角的波特率下拉菜单中，将波特率设置为与程序中 Serial.begin() 一致的值。

RTL8735B:

按下并松开 RESET 按键复位开发板，串口监控器即可显示开发板输出的日志信息。

备注

波特率设置不正确将导致乱码或无输出。Ameba 开发板默认日志波特率为 115200。
