支持的芯片

• RTL8721Dx

• RTL8730E

• RTL8721F

USB 概述

USB（Universal Serial Bus）是一种通用的串行总线接口，用于连接主机和外部设备。

USB 技术规范可以从网站 http://www.usb.org/developers 获取。

特性

• 兼容 USB2.0 高速（High-speed 480 Mbps）和全速（Full-speed 12 Mbps）模式

• 支持以下 USB IF 标准主机类驱动：

  • CDC ACM：可用于数据透传

  • CDC ECM：可识别 CDC ECM 设备进行基本通信，或作为桥接器支持 CDC ECM 设备与路由器之间进行网络通信

  • MSC：支持将 U 盘等大容量存储设备挂载到 FatFS 文件系统，实现文件的读写

  • UVC：可连接摄像头，支持 MJPEG、H264、YUV 格式图像截取和视频流转发

• 支持以下 USB IF 标准设备类驱动：

  • CDC ACM：可用于数据透传或作为虚拟串口

  • HID：可作为 USB 键盘、鼠标等设备，实现人机交互功能

  • MSC：支持 SD 卡或 SRAM 作为存储媒介, 实现数据存储

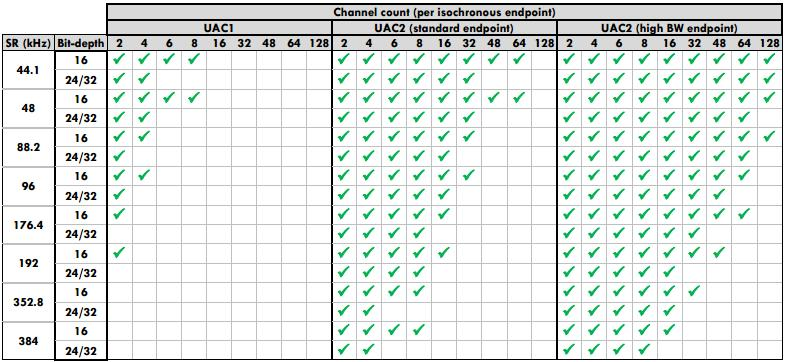

  • UAC：作为 USB 音频的设备，支持音频录放

• 支持以下 USB 复合设备类驱动：

  • CDC ACM + HID

  • CDC ACM + UAC

  • HID + UAC

• 支持 USB 主机和设备双角色动态切换

• 提供参考设计用于开发者定制 USB 主机和设备

• 支持设备描述符全定制

  • VID 和 PID

  • 字符串描述符

  • 端点映射

• 主机/设备核心驱动参数可配置

  • 速度模式

  • DFIFO 深度（仅适用于专用 FIFO 模式）

  • 核心 ISR/线程的优先级

备注

RTL8721Dx 仅支持全速设备模式

硬件配置

RTL8721DxRTL8730ERTL8721F

• 支持设备模式

• 支持 USB 2.0 全速（12 Mbps）模式

• 支持 DMA 和 slave 模式

• 设备模式下的端点配置如下：

  • EP0：INOUT，仅用于控制传输

  • EP1：IN

  • EP2：OUT

  • EP3：IN

  • EP4：OUT

  • EP5：INOUT

备注

其中，最多仅支持一个周期性 IN 端点。

• 共享缓存模式，缓存深度（单位 DWORD）配置如下：

  • 总缓存：最大 768

  • 共享接收缓存：最大 472

  • 共享非周期性发送缓存：最大 32

  • 专用周期性发送缓存：最大 256

备注

DMA 模式下，缓存需要为 DMA 寄存器预留 8 个 DWORD。

软件协议栈概述

软件架构

协议栈架构如图所示：

RTL8721DxRTL8730ERTL8721F

各软件模块的功能如下:

• USB 硬件抽象层: 实现电源管理、PHY 参数校准等 SoC 相关的硬件驱动，为上层 USB 核心驱动提供统一的硬件抽象层接口

• USB 主机/设备核心驱动：包含 USB IP 相关的硬件驱动、主机/设备控制器驱动、总线枚举和传输调度等核心控制逻辑，为上层 USB 主机/设备类驱动提供统一的核心驱动接口

• USB 主机/设备类驱动: 兼容 USB2.0 规范的主机/设备类驱动，基于类驱动 API，开发者可快速实现基于标准类的 USB 解决方案

• USB 主机/设备解决方案示例: 为开发者提供 USB 主机/设备解决方案的设计参考

文件目录结构

USB 硬件抽象层

路径	说明
{SDK}/component/soc/amebaxxx/fwlib/include/ameba_usb.h	USB硬件抽象层API定义头文件, 具体参考 USB硬件抽象层

USB 核心驱动

RTL8721DxRTL8730ERTL8721F

路径	说明
{SDK}/component/component/usb/common/	USB通用核心驱动API定义头文件
{SDK}/component/component/usb/device/core/usbd.h	USB设备核心驱动API定义头文件
{SDK}/amebadplus_gcc_project/project_km4/asdk/lib/application/lib_usbd.a	USB设备核心驱动库文件，用于设备类驱动和应用开发

USB 类驱动

路径	说明
{SDK}/component/component/usb/device/cdc_acm/	CDC ACM设备类驱动
{SDK}/component/component/usb/device/composite/	复合功能设备类驱动
{SDK}/component/component/usb/device/hid/	HID设备类驱动
{SDK}/component/component/usb/device/inic/	INIC设备类驱动（非标）
{SDK}/component/component/usb/device/msc/	MSC设备类驱动
{SDK}/component/component/usb/device/uac/	UAC设备类驱动
{SDK}/component/component/usb/host/cdc_acm/	CDC ACM主机类驱动
{SDK}/component/component/usb/host/cdc_ecm/	CDC ECM主机类驱动
{SDK}/component/component/usb/host/msc/	MSC主机类驱动
{SDK}/component/component/usb/host/uvc/	UVC主机类驱动

Host 类驱动，参考 Host 类驱动

Device 类驱动，参考 Device 类驱动

USB 解决方案示例

路径	说明
{SDK}/component/component/example/usb/usbh_cdc_acm/	基于CDC ACM的透传主机解决方案示例
{SDK}/component/component/example/usb/usbh_cdc_ecm/	基于CDC ECM的网络通信主机解决方案示例
{SDK}/component/component/example/usb/usbh_msc/	基于MSC的存储主机解决方案示例
{SDK}/component/component/example/usb/usbh_uvc/	基于UVC的多媒体主机解决方案示例
{SDK}/component/component/example/usb/usbh_wifi_bridge/	基于CDC ECM的网络通信bridge解决方案示例
{SDK}/component/component/example/usb/usbd_cdc_acm/	基于CDC ACM的透传设备解决方案示例
{SDK}/component/component/example/usb/usbd_cdc_acm_hid/	基于CDC ACM和HID的复合功能设备解决方案示例
{SDK}/component/component/example/usb/usbd_cdc_acm_uac/	基于CDC ACM和UAC的复合功能设备解决方案示例
{SDK}/component/component/example/usb/usbd_uac_hid/	基于HID和UAC的复合功能设备解决方案示例
{SDK}/component/component/example/usb/usbd_hid/	HID设备解决方案示例
{SDK}/component/component/example/usb/usbd_inic/	INIC设备解决方案示例
{SDK}/component/component/example/usb/usbd_msc/	基于MSC的存储设备解决方案示例
{SDK}/component/component/example/usb/usbd_uac/	基于UAC的音频设备解决方案示例
{SDK}/component/component/example/usb/usb_drd/	基于MSC主机和MSC设备的DRD解决方案示例

Host 解决方案，参考 Host 解决方案

Device 解决方案，参考 Device 解决方案

配置和编译

配置 USB

在 {SDK}/amebaxxx_gcc_project 下执行命令 ./menuconfig.py , 在 CONFIG USB 下选择 Enable USB 使能 USB，然后选择需要使能的 USB 类驱动:

[*] Enable USB
        USB Mode (Device)  --->
[ ] CDC ACM
[ ] Composite
[ ] HID
[ ] MSC
[ ] UAC

保存并退出。

编译 USB

在 {SDK}/amebaxxx_gcc_project 下执行命令 ./build.py -a <example> 编译指定的 USB 应用示例。

备注

上述命令中 <example> 为 component/example/usb 下的 USB 应用示例文件夹名, 且需要在配置 USB 时使能 USB 应用示例对应的类驱动。

USB 认证

USB 认证一般指 USB-IF 认证，即通过 USB-IF 官方的电气、协议和功能测试，确保设备符合 USB 规范， 以保障设备间的互操作性、安全性和可靠性，认证通过后即可合法使用 USB 标志（如 USB Logo）。

USB-IF 认证非强制性过程，但以下情况必须对 USB 产品进行认证：

• 产品需要使用 USB 标志

• 产品宣传资料中宣称符合 USB 规范或提及 USB 认证

关于 USB-IF 认证的具体流程和要求，请查阅 https://www.usb.org 相关文档或联系 USB-IF 授权测试实验室。

与 USB 设备相关的其它认证还有：

• 在欧美市场销售 USB 设备需要通过 FCC、CE 等认证，否则可能面临法律风险

• 车载 USB 设备需要通过 ISO 26262 车载电子系统的功能安全认证

• 为确保 USB 设备与 Windows 系统兼容，或需要在产品包装和宣传材料中使用“Certified for Windows”徽标，需要通过 Windows 徽标认证

• 苹果专用 USB 设备需要通过 MFi 认证
