HMI 智能屏方案
介绍
Ameba 以「一块屏，打开多维交互」为理念，推出全场景 HMI 智能屏解决方案，包括 RTL8730E 等旗舰级 HMI SoC 智能屏家族。这些方案赋能厂商打造直观高效的人机交互体验，满足跨行业多样化智能显示需求。无论是智能家居中控的“一屏控全家”，还是冰箱、烤箱、洗衣机的彩屏升级，亦或医疗监护仪、工业 PLC、儿童早教机的交互革新，Ameba 都能提供从芯片、系统到云端的全栈方案，帮助品牌方实现极具竞争力的“用户友好型”智能终端。
核心特性
多接口兼容：支持 MIPI-DSI、 RGB 和 SPI 显示接口
高级图像处理：内置高性能图形引擎，实现高性能数据可视化
沉浸式显示：支持高清数据可视化呈现
多模态交互：结合触摸屏、物理旋钮和通过麦克风阵列实现的 AI 语音控制
互通互联：集成多协议网关，实现智能设备互操作性
应用场景
智能家居控制面板
家电显示终端 (包括各类大家电和小家电)
医疗健康设备
工业控制终端
教育电子设备
显示屏接口
- MIPI-DSI
MIPI-DSI 是高分辨率和高刷新率的 LCD 上常见的高速串行接口。RTL8730E 在硬件接口和图形处理方面具备多项先进特性，支持 MIPI-DSI 接口，能够输出 24 位 RGB888 颜色格式的图像。此外，RTL8730E 集成了 LCD 控制器，可以配置多达 7 种 RGB 格式，最多支持 3 个图层混叠，为图像处理提供卓越性能。同时，RTL8730E 配备了 552 KB 的片上 SRAM，外部存储器可以配备 PSRAM 或者 DDR，这些特性共同确保了高分辨率屏幕的流畅渲染和快速响应。
- RGB
RGB 因其刷屏速率高、驱动屏幕大、适用面广而成为中控大屏常用的显示驱动接口。
- SPI
SPI 是小型屏幕常用的驱动接口。
图形加速引擎
Todo
软件架构
Ameba 显示架构采用 LVGL 作为 GUI 引擎。LVGL 是目前最流行的免费开源嵌入式图形库，可为各类 MCU、 MPU 和显示类型创建精美用户界面。该架构不仅提供 LVGL 的参考移植实现和多种驱动方案，还集成 Wi-Fi /蓝牙功能、智能语音算法及常用网络协议栈 6，广泛应用于消费电子和家电领域
- 应用程序层
应用层作为用户交互入口，包含用户预定义各种应用场景的 app。 例如，智能家居面板产品包含 Launcher，Settings 等应用。Launcher 应用主要负责主屏幕界面和应用启动器。
- 框架层
由 LVGL 图形库和 lv_drivers 驱动适配层构成，LVGL 提供 GUI 开发基础框架，lv_drivers 为特定显示板提供驱动适配，支持显示控制器与触摸面板
- 驱动层
包含了各类不同 LCD 面板，触摸等驱动的参考实现。
- 底层操作层
该层包含了 LCD 控制器，MIPI-DSI 控制器，以及图形加速引擎 PPE 等底层硬件操作接口。
具体实现
Ameba 智能显示解决方案采用 LVGL 作为核心 GUI 引擎。LVGL（轻量级多功能图形库）是一款开源的嵌入式图形库，专为资源受限设备创建现代化用户界面而设计。 当前 SDK 支持的两个 LVGL 版本如下：
Module |
Location |
|---|---|
LVGL 8.3 |
{sdk}/component/ui/LVGL/lvgl-8.3/lvgl |
LVGL 9.2 |
{sdk}/component/ui/LVGL/lvgl-9.2/lvgl |
配置
在 SDK 中可通过以下步骤启用 LVGL：

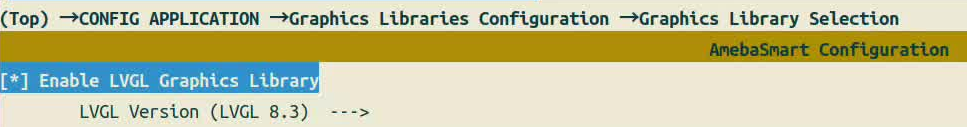

使能 Enable LVGL Graphics Library at .

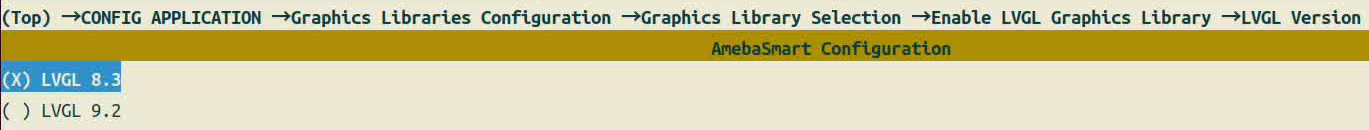

在菜单中选择对应的版本 .
使用方法
使用 LVGL 核心库需按顺序初始化组件：
调用
lv_init().使用
lv_hal_init(int32_t w, int32_t h)()初始化显示和输入驱动通过 LVGL 库绘制 UI 应用
周期性调用
lv_timer_handler()处理任务
示例代码：
int your_app(void) {
lv_init();
lv_hal_init(480, 800);
/* Something else ... */
/* ...... */
while(1) {
lv_task_handler();
usleep(1000);
}
}
