DSP 环境安装

材料准备

为了开发 HiFi5 DSP，首先需要下载 软件包 和准备 Xtensa Xplorer 许可证。

软件包

根据使用操作系统的不同，下载对应的软件包。

下载项

软件包

说明

Xtensa Xplorer Installer

Linux

  • Xplorer-9.0.18-linux-x64-installer.bin

  • XtensaTools_RI_2021_8_patch734507_linux.tgz
下载地址：https://www.cadence.com/en_US/home/tools/silicon-solutions/compute-ip/sdk-download.html
或者联系 Realtek 获取。
Linux Patch 文件是为了解决极少数情况下的编译器崩溃问题。
Windows 可以通过GUI获取Patch更新。

Windows

Xplorer-9.0.18-windows-installer.exe

HiFi5 DSP Configurations

Linux

  • HIFI5_PROD_1123_asic_UPG_linux_redist.tgz

  • HIFI5_PROD_1123_asic_wUPG_linux_redist.tgz

可以从 Realtek 发布的 DSP SDK（ configurations 文件夹）中获取。

Windows

  • HIFI5_PROD_1123_asic_UPG_win32_redist.tgz

  • HIFI5_PROD_1123_asic_wUPG_win32_redist.tgz

Xtensa Xplorer 许可证

除了上文提到的软件包以外，Xtensa Xplorer 许可证也是必不可少的。

联系 <benz_yu@realsil.com.cn> 可申请一份临时许可证。

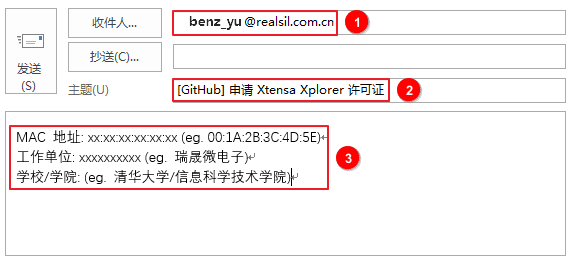

申请许可证时，邮件中必须包含以下信息：

  • MAC 地址

  • 工作单位

  • 学校/学院 (仅学生)

../../_images/apply_for_license_email_cn.png

备注

  • 一人只能申请一份许可证。

  • 临时许可证的有效期是 3 个月。

安装方法

Xplorer 软件是 Cadence 公司提供的基于图形界面的集成开发环境（IDE），用于编译 DSP 应用程序。

1. 安装 Xtensa Xplorer

双击安装程序，并按照提示完成安装。

备注

  • Xplorer 安装程序的版本为 9.0.18。

  • 安装完成后，首次启动 Xplorer 图形界面时通常会提示软件更新。请务必执行更新操作，因为新补丁将修复工具链的若干问题，这些问题可能导致编译器异常终止。若遇到编译特定代码段时编译器崩溃的情况，请更新工具链后重新尝试编译。

  • 请记录 IDE 的安装路径。本文档使用的安装路径为 C:\usr。

2. 安装 HiFi5 DSP Configuration

编译配置（Build Configuration）是描述 Tensilica 处理器实现所需全部参数和必要编译组件的术语。在开始 DSP 开发前必须安装特定编译配置。

后续章节将使用名为 dsp_sdk 的默认 SDK。若未获取该 SDK，请联系 Realtek 现场应用工程师（FAE）。

以下是 HiFi5 DSP Configuration 的具体安装步骤：

  1. 双击 RUN Xplorer 9.0.18。

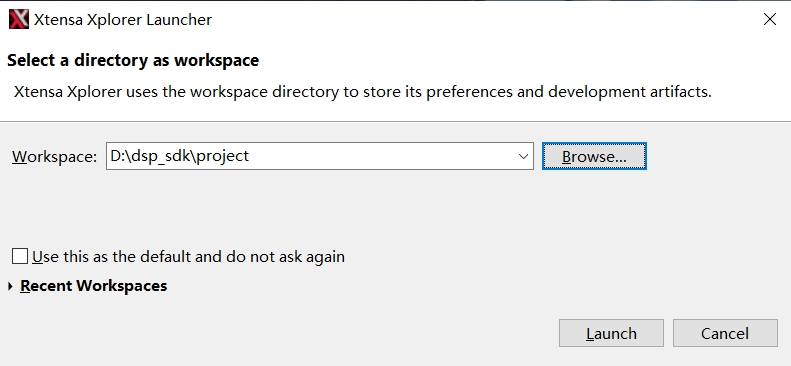

  2. 点击 Browse 将 workspace 设置为 <dsp_sdk>\project。

    ../../_images/set_workspace_in_xtensa_xplorer_launcher.png

  3. 点击 Launch 进入 Xplorer 主界面。 默认位于左下方的 System Overview 可用于安装 Configuration。

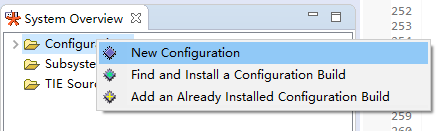

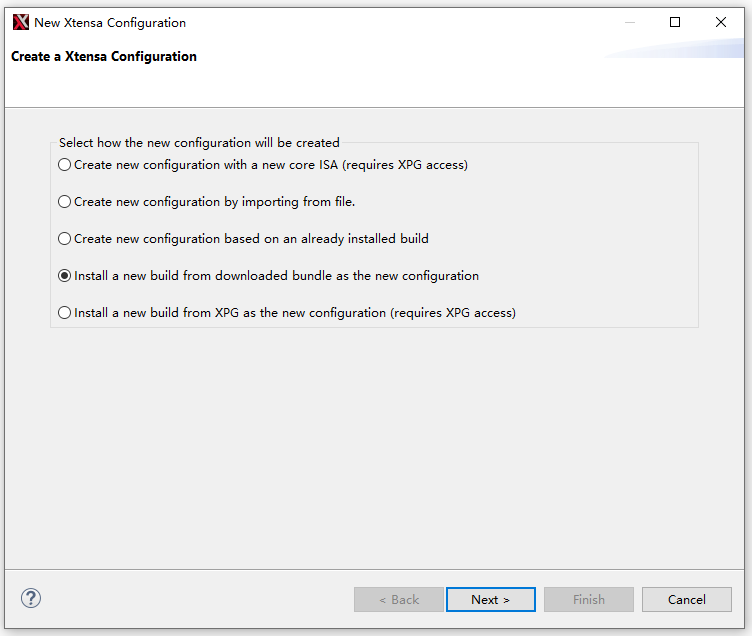

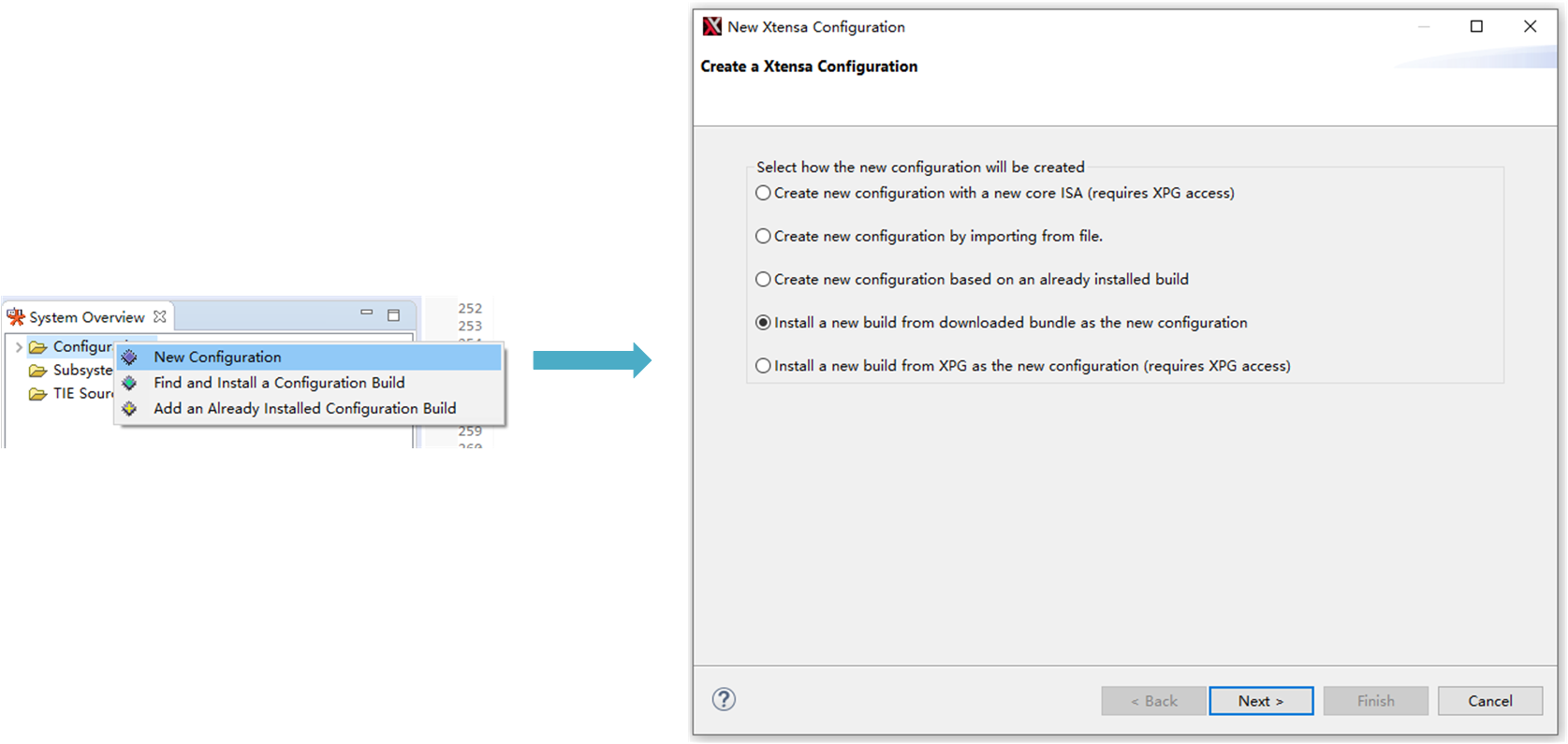

    若 System Overview 面板未显示，可通过菜单 Window > Show View > System Overview，右键点击 Configuration 并选择 New Configuration： 并在新弹出的窗口中选择第四项，点击 Next。

    ../../_images/dsp01_install_config1.png

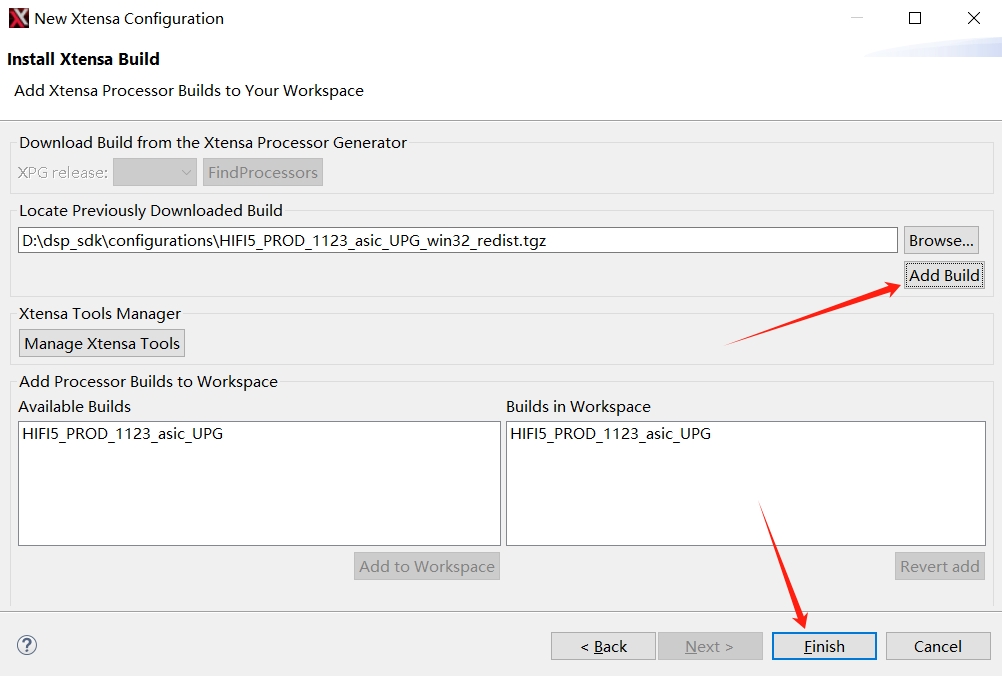

  1. 点击 Browse 定位配置文件（默认位于 <dsp_sdk>\configurations 目录下），接着点击 Add Build，最后点击 Finish。

    • HIFI5_PROD_1123_asic_UPG_win32_redist.tgz 对应 CALL0 ABI

    • HIFI5_PROD_1123_asic_wUPG_win32_redist.tgz 对应 Window ABI

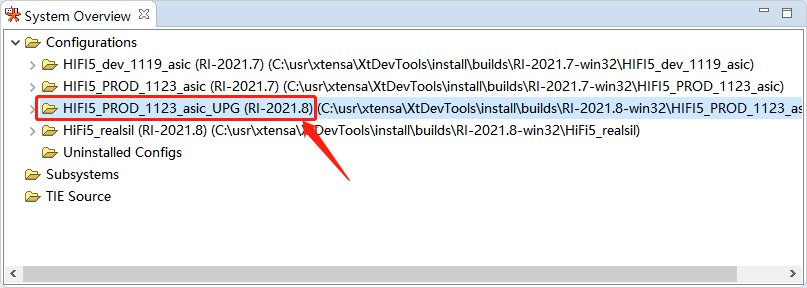

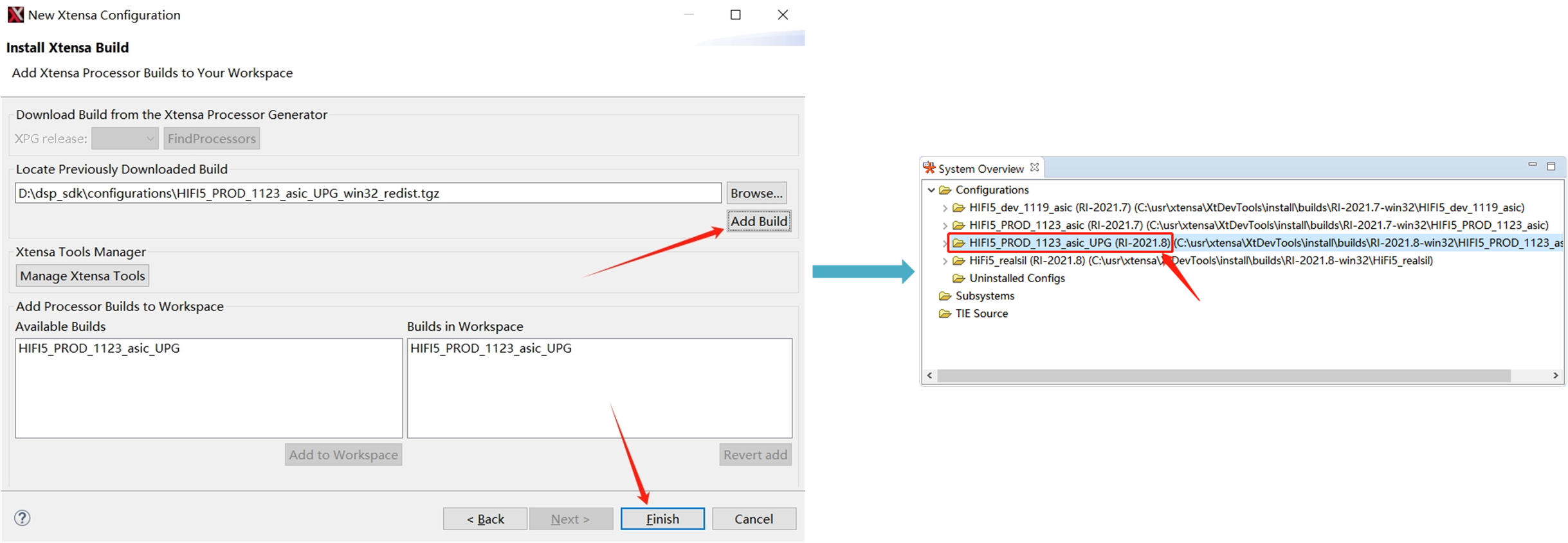

    下图以安装 CALL0 ABI 配置为例。若 System Overview 面板中出现下图红框标注的条目，则表明配置已成功安装：

    ../../_images/dsp01_install_config2.png

  2. 重复相同步骤安装另一个 ABI 配置（Window ABI）。

  3. 将 Xtensa 工具的 bin 目录添加到系统环境变量中，否则部分辅助脚本可能无法定位可执行文件。Windows 系统下的路径为： C:\usr\xtensa\XtDevTools\install\tools\RI-2021.8-win32\XtensaTools\bin。

3. 安装许可证

License 有两种形式：

  • floating license：需要客户自行从 cadence 购买。安装时需要配置 license 授权服务所在服务器的地址和端口。

  • node-locked license：可以从 Realtek 申请 。建议客户使用此方式。

安装许可证的方法如下：

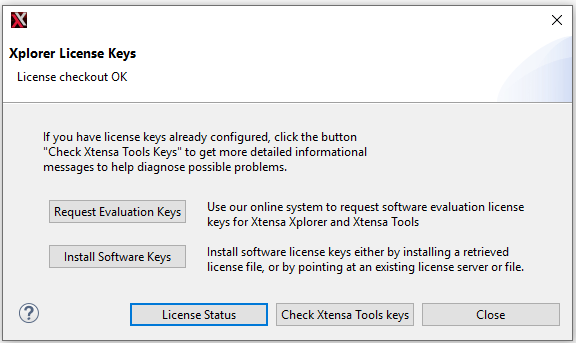

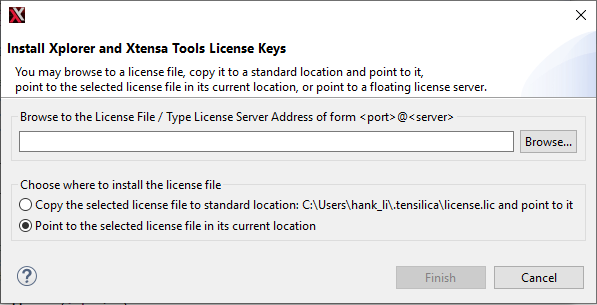

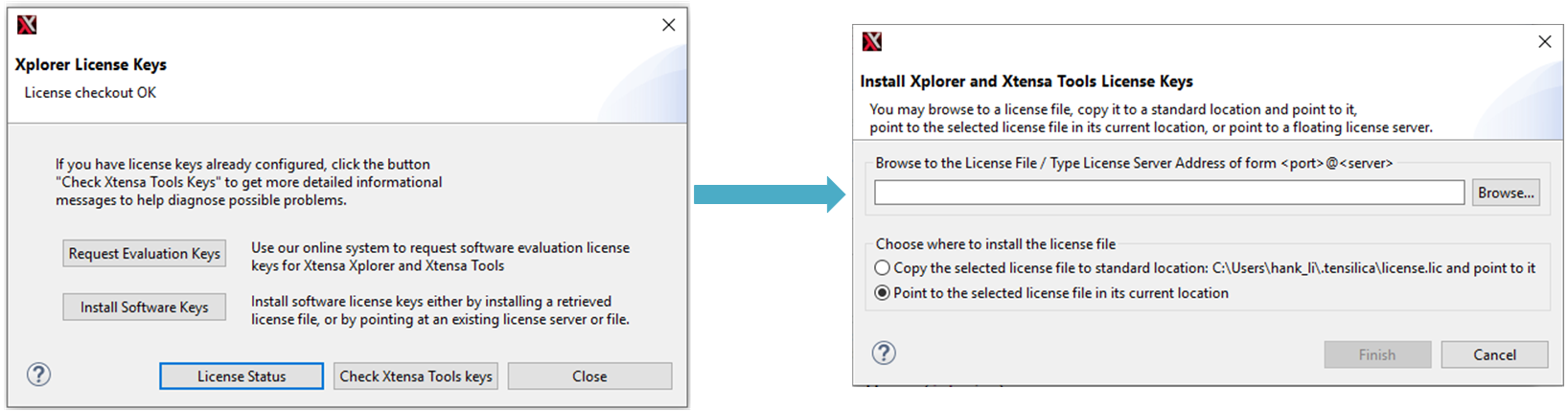

  1. 点击 Xplorer 上方的 Help 菜单，选择 Xplorer License Keys 。

  2. 点击 Install Software Keys 。

  3. 使用 floating license 时，在对话框中填写服务器的端口和 IP 地址；使用 node-locked license 时，在右侧选择 xxx.lic 授权文件。

    ../../_images/dsp01_install_license.png

  4. 点击 Finish

安装调试插件

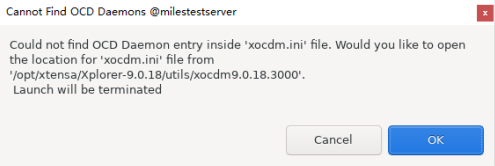

Xtensa 片上调试器守护程序（Xtensa on Chip Debugger Daemon xt-ocd）是一款基于 GDB 的强大调试工具。该工具默认不随 Xplorer IDE 安装。Xplorer 中包含一个自解压的可执行安装程序。

以下是 xt-ocd 的简要安装方法。更多 xt-ocd 使用指南，请参阅 Xtensa 文档。

Xplorer 的建议安装路径为 C:\usr\xtensa\XtDevTools\downloads\RI-2021.8\tools\xt-ocd-14.08-windows64-installer，

由于安装路径和软件版本存在差异，实际路径和安装程序名称可能有所不同。

常见问题

Xplorer 依赖和环境问题

问题描述：

  1. DSP SDK 需要 Python3 环境支持，但用户可能不希望更改系统默认的 Python 版本。

  2. 若系统中安装了其他版本 Xplorer 且其他版本的 bin 目录已加入系统 PATH，当直接使用 xt-clang 和 xt-ar（如通过 Cmake、Makefile 或 python）进行编译链接而非通过 Xplorer 时，链接过程可能出现注册表值错误：当前 Xtensa 配置未正确安装，或使用的 Xtensa 工具与配置安装时指定的路径不一致。

  3. Xplorer 能正常编译 SDK，但自定义编译方式（比如使用第三方 lib 的 Cmake）出现上述路径不一致错误。

原因分析：

  1. DSP SDK 的后处理依赖 Python3， 但用户的系统可能已经设置了其他默认 Python 版本，导致运行环境不符。

  2. 系统 PATH 中存在多个 Xplorer 版本的 bin 路径，导致使用了不同版本的工具链，引起系统编译时路径错误。

  3. 自定义编译方式可能使用不同的 PATH 设置。如果系统 PATH 中添加了其他版本工具链目录，会导致编译工具无法正确识别所需的版本。

解决方法：

  1. Python 问题：参考 DSP 工程编译 ，修改后处理命令 （右键 Xtensa Xplorer > Tasks > Building your Project > Building multiple projects），然后在编译后命令中指定为 Python3。

  2. 用户需要仔细管理和调整系统 PATH 变量，只加入所需的 Xtensa 工具版本路径，并清除多余的工具链路径，以防止路径混乱。

  3. 检查 PATH 设置，例如在 profile 文件中进行确认，确保没有其他版本的干扰。并在修改后重新打开 Terminal 更新 PATH 。

auto_build.sh 编译脚本问题

问题描述：

  1. 当前 dsp_batch.xml 默认导入并编译 project_dsp 项目。用户需要更改编译配置。

  2. 默认 Xplorer IDE 路径为 /opt/xtensa/Xplorer-9.0.18/xplorer。用户需要根据实际安装位置修改 IDE 路径。

解决方法：

  1. 修改 dsp_batch.xml 文件，或使用 Xplorer batch build 生成目标 xml 文件（参考 Xplorer 帮助文档 Xtensa Xplorer > Tasks > Building your Project > Building multiple projects）。

  2. 根据实际环境和版本更新 auto_build.sh 中的 Xplorer IDE 路径，以匹配实际安装位置，确保路径配置正确。

Linux 项目配置

问题描述：修改项目配置（如修改编译选项、增删文件等）需要使用 Xplorer GUI 集成开发环境，但是 Linux Server 没有 GUI。

原因分析：Cadence 的 Xplorer 工程，不建议直接手动修改工程配置源文件，使用 GUI 修改更稳定可靠。

解决方法：在 Linux 服务器上，可通过 X11 协议将 Xplorer GUI 窗口远程显示到本地终端。方法如下：

  1. 将 /etc/ssh/sshd_config 文件中 X11Forwarding 标志设为 yes。

  2. 执行以下命令：

    sudo apt-get install dbus-x11
/opt/xtensa/Xplorer-9.0.18/xplorer

    Xplorer 的 GUI 窗口将弹出到本地计算机。如果客户的 SSH 终端不支持远程显示，可以使用 MobaXterm。 若服务器不支持 x11 远程显示，可以使用 手动修改工程文件 方法添加编译项目。
