WHC Wi-Fi Slim Host 驱动移植

驱动移植

FullMAC 当前基于 Linux 内核 5.4 ，5.10 以及 5.15 进行测试和验证，若在其他内核版本遇到编译问题，请`联系我们 <https://aiot.realmcu.com/contact-us/technical-consult>`__。

备注

SPI 会在 CS 引脚置低并检测到 CLK 后立即进行数据传输。总线繁忙时可能存在边界条件：

  • 测试表明，在 CS 置低与主机推送 CLK 之间增加 7μs 延迟可确保总线繁忙时的数据传输安全。

  • 但部分旧版本系统的 SPI 驱动可能不支持 spi_delay，此时需直接修改驱动代码以添加延迟。

环境准备

在 Linux 系统安装以下依赖包：

sudo apt-get install build-essential
sudo apt install dhcpcd hostapd dhcpd

  1. 使能接口

    • Linux PC：跳过此步骤

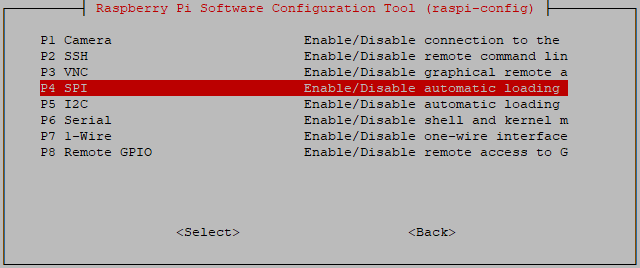

    • 树莓派：

    通过 dtoverlay 配置 SDIO。

    树莓派 4 专用指令为：

    sudo dtoverlay sdio poll_once=off

    树莓派 5 指令为：

    sudo dtoverlay sdio

  2. 在目录 /component/wifi/whc/whc_host_linux 执行以下操作, nan 和 p2p 为可选参数，在需要使能 Wi-Fi NAN 和 Wi-Fi P2P 功能时添加：

    ./fullmac_setup.sh sdio [nan] [p2p]

  3. 根据主机运行模式选择输入 1 或 2

    choose target host mode:
1) Fat host with cfg80211
2) Slim host without cfg80211
choose target host mode:

  4. 将 whc_host_linux 目录复制到 Linux 内核源码树

  5. 新终端执行编译

    cd {driver_path}/whc_host_linux
make

  1. 加载驱动

    模块路径： /whc_host_linux/fullmac/sdio/fullmac_sdio.ko

    sudo su
cp sdio/fullmac_sdio.ko /lib/modules/$(uname -r)/
depmod
modprobe fullmac_sdio

演示程序介绍

Slim Host 模式下，Wi-Fi 无法使用标准的 Wi-Fi API，此时一定会使用 CUST_PATH 。 所以我们需要开发一个非标准的 Demo 程序来进行演示。

Demo 程序支援 USER Space 和 Kernel Space 的双向沟通，可以通过两类命令实现双向控制：

  1. 内核级配置

    • setmac：配置设备 MAC 地址

    • netifon：激活网络接口载波

  2. 设备级控制

    • getmac：获取设备 MAC 地址

    • getip：获取设备 IP 配置

    • setrdy：通知设备主机状态

    • tickps：Tickless Power Save 指令, 通知设备可以进入低功耗模式

    • wifion：通知设备进行 wifi init

其通信架构如下图所示：

../../../_images/fullmac_crtlapp_control_flow_cn.svg

Demo 程序支持的命令

命令格式

功能描述

init

初始化内核 Netlink 通信通道

getmac <device_idx>

获取指定设备MAC地址

device_idx：设备端口索引，只能是 0 或 1

  • 0：对应 wlan0（设备端的STA）

  • 1：对应 wlan1（设备端的SoftAP）

getip <device_idx>

获取设备网络层配置

device_idx：设备端口索引，同 getmac 命令

setrdy <state>

通知设备主机状态

state：主机状态, ready 或者 unready

setmac <device_idx> <mac>

配置接口硬件地址

  • device_idx：设备端口索引，同 getmac 命令

  • mac：MAC格式（xx:xx:xx:xx:xx:xx）

netifon <device_idx>

激活接口物理层载波

device_idx：设备端口索引，同 getmac 命令

tickps <subtype>

Tickless Power Save指令

subtype: ticklessPower Save指令类型

  • cg：设置设备的休眠类型为clock gating

  • pg：设置设备的休眠类型为power gating

  • r：通知设备可以进入低功耗模式

wifion

通知设备初始化Wi-Fi

connect <ssid> <pw>

通知设备连线

  • ssid：目标AP的ssid

  • pw：目标AP的密码，如果没有输入默认为open AP

dhcp

通知设备进行IP协商

Demo 程序的编译和执行

# 进入模块目录
cd ${SDK}/component/wifi/whc/whc_host_linux/app

# 编译可执行文件
make

# 以特权模式运行
sudo ./whc_slim_host_demo

功能验证与 Demo 演示

  • 运行应用程序

    cd ${SDK}/component/wifi/whc/whc_host_linux/app
sudo ./whc_slim_host_demo

  • 在 demo 执行初始化序列

    > init
> wifion
> getmac 0
00:E0:4C:XX:XX:XX
> setmac 0 00:E0:4C:XX:XX:XX

  • 在 demo 执行 WiFi 扫描

    > scan

  • 在 demo 建立无线连接

    > netifon 0
> connect ap_test 12345678

    备注

    ap_test 为目标 AP 的 ssid，12345678 为目标 AP 的密码，开放网络可省略密码参数。

  • 在终端中执行以下命令，通过 dhcpcd 动态获取 IP 地址

    > dhcpcd wlanX

    备注

    wlanX 为模式设备名，可在终端执行 ifconfig -a 来获取信息

  • 网络测试

    ping 192.168.x.x
