WHC 接口及硬件配置

WHC 硬件配置

WHC 接口连接

Ameba 与树莓派引脚对应关系如下：

RTL8721DxRTL8721FRaspberry Pi

Interface	SoC pin	Function
SDIO	PB6	SDIO_DAT2
	PB7	SDIO_DAT3
	PB8	SDIO_CMD
	PB9	SDIO_CLK
	PB13	SDIO_DAT0
	PB14	SDIO_DAT1
SPI	PB24	SPI_MOSI
	PB25	SPI_MISO
	PB23	SPI_CLK
	PB26	SPI_CS
	PB8	DEV_TX_REQ
	PB9	DEV_READY

备注

• SPI DEV_TX_REQ：Ameba 通过此引脚上升沿通知 Host 有数据待发送

• SPI DEV_READY：Ameba 状态指示信号

  • 高电平（1）：设备就绪，可接收数据

  • 低电平（0）：设备繁忙，暂停传输

备注

• 默认使用 Ameba SDK 预定义 SDIO 引脚，如需修改需调整以下文件中 SDIO_Pin_Grp , 对应 SDIO_PAD 中的 pinmux 的索引：

  RTL8721DxRTL8721F

  文件地址： component/soc/usrcfg/amebadplus/ameba_intfcfg.c

• Host 端 SDIO 中断模式要求：

  • 默认使用 SDIO_DATA1。

  • 若 Host 不支持 SDIO 中断:

    • 可切换至轮询模式进行通信。

    • 若 Host 需通过 GPIO 触发中断：Ameba 平台提供部分可配置 GPIO 支持此功能。详细配置与支持列表，请`联系我们 <https://aiot.realmcu.com/contact-us/technical-consult>`__获取。

WHC SDIO 转接板

Realtek 提供了方便对接 mini SD 卡槽的转接板供客户选择，推荐使用专用转接板连接 SDIO 引脚。

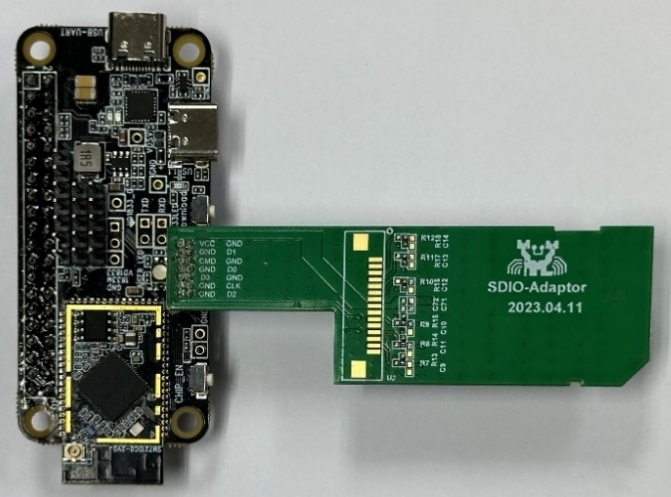

FullMAC SDIO 转接板实物图

备注

Realtek 官方转接板即将上市，当前可`联系我们 <https://aiot.realmcu.com/contact-us/technical-consult>`__申请样品。

WHC 树莓派直连方案

高速传输场景建议直接将 Ameba SDIO 引脚焊接至树莓派 GPIO。

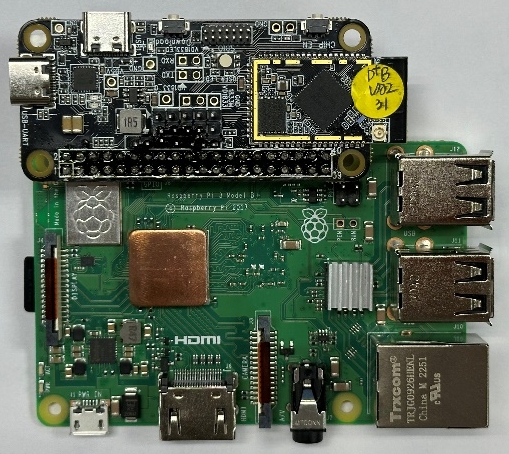

Ameba 与树莓派直连示意图
