WHC Wi-Fi Fat Host 驱动移植

驱动移植

LinuxRTOS

FullMAC 当前基于 Linux 内核 5.4 ，5.10 以及 5.15 进行测试和验证，若在其他内核版本遇到编译问题，请`联系我们 <https://aiot.realmcu.com/contact-us/technical-consult>`__。

备注

SPI 会在 CS 引脚置低并检测到 CLK 后立即进行数据传输。总线繁忙时可能存在边界条件：

• 测试表明，在 CS 置低与主机推送 CLK 之间增加 7μs 延迟可确保总线繁忙时的数据传输安全。

• 但部分旧版本系统的 SPI 驱动可能不支持 spi_delay，此时需直接修改驱动代码以添加延迟。

环境准备

在 Linux 系统安装以下依赖包：

sudo apt-get install build-essential
sudo apt install dhcpcd hostapd dhcpd

1. 使能接口

   • Linux PC：跳过此步骤

   • 树莓派：

   SDIOSPIUSB

   通过 dtoverlay 配置 SDIO。

   树莓派 4 专用指令为：

   sudo dtoverlay sdio poll_once=off


   树莓派 5 指令为：

   sudo dtoverlay sdio


2. 在目录 /component/wifi/whc/whc_host_linux 执行以下操作, nan 和 p2p 为可选参数，在需要使能 Wi-Fi NAN 和 Wi-Fi P2P 功能时添加：

   SDIOSPIUSB

   ./fullmac_setup.sh sdio [nan] [p2p]


3. 根据主机运行模式选择输入 1 或 2

   choose target host mode:
   1) Fat host with cfg80211
   2) Slim host without cfg80211
   choose target host mode:


4. 将 whc_host_linux 目录复制到 Linux 内核源码树

5. 新终端执行编译

   cd {driver_path}/whc_host_linux
   make


6. 加载驱动

   SDIOSPIUSB

   模块路径： /whc_host_linux/fullmac/sdio/fullmac_sdio.ko

   sudo su
   cp sdio/fullmac_sdio.ko /lib/modules/$(uname -r)/
   depmod
   modprobe fullmac_sdio


功能验证与 Demo 演示

Linux HostLinux Host 双 TCPIPRTOS Host

• 驱动加载确认

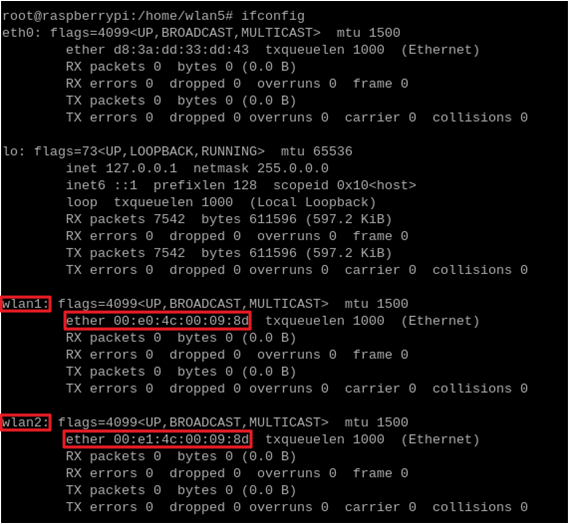

  在 modprobe 加载成功后，执行 ifconfig 可查看 Wi-Fi 设备信息。

  输出示例：

  • Station 模式：设备 MAC 地址前缀为 00:e0:4c

  • SoftAP 模式：设备 MAC 地址前缀为 00:e1:4c



• 关闭 NetworkManager 和 DHCP 服务以避免冲突

  Ubuntu 系统注意：若需通过命令行连接 AP，需关闭 NetworkManager 和 DHCP 服务以避免冲突

  sudo systemctl stop NetworkManager dhcpcd.service
  sudo systemctl disable NetworkManager


• 创建配置文件 ``/etc/wpa_supplicant/wpa_supplicant.conf``

  ctrl_interface=/var/run/wpa_supplicant
  network={
     ssid="HUAWEI-JX2UX5_HiLink_5G"
     psk="12345678"
  }


• 启动 WPA 连接

  wpa_supplicant -D nl80211 -i wlanX -c /etc/wpa_supplicant/wpa_supplicant.conf -dd > /var/wifi_log


• 获取 IP 地址

  dhcpcd wlanX


• 配置 SoftAP

  1. 创建配置文件 /etc/hostapd/hostapd.conf

  driver=nl80211
  logger_syslog=-1
  logger_syslog_level=2
  hw_mode=g
  channel=6
  ssid=aaa_test
  wpa=2
  wpa_passphrase=12345678
  wpa_key_mgmt=WPA-PSK
  wpa_pairwise=CCMP


  2. 创建 DHCP 配置文件 /etc/udhcpd_wlanX.conf

  start 192.168.43.20
  end 192.168.43.254
  interface wlanX
  opt dns 192.168.43.1
  option subnet 255.255.255.0
  opt router 192.168.43.1


  3. 启动 SoftAP

  hostapd /etc/hostapd/hostapd.conf -i wlanX


  4. 设置 AP IP 地址

  ifconfig wlanX 192.168.43.1 netmask 255.255.255.0


  5. 启动 DHCP 服务

  udhcpd -f /etc/udhcpd_wlanX.conf


备注

wlanX 为模式设备名，可在终端执行 ifconfig -a 来获取信息

客制化通路指南

Fat Host 模式下，如果除了标准的 Wi-Fi/BT/Socket 编程之外，客户还有 Host 与 Device 之间客制化的通信需求，则可以使用 CUST_PATH 。
