UVCD 目标检测

材料

范例

在本范例中，我们将使用开发板通过板载摄像头传感器（JX-F37P）检测 80 种不同类型的目标，例如人、自行车、汽车、笔记本电脑等。

以下范例展示了目标检测和屏幕显示（On-Screen Display）的使用方式。

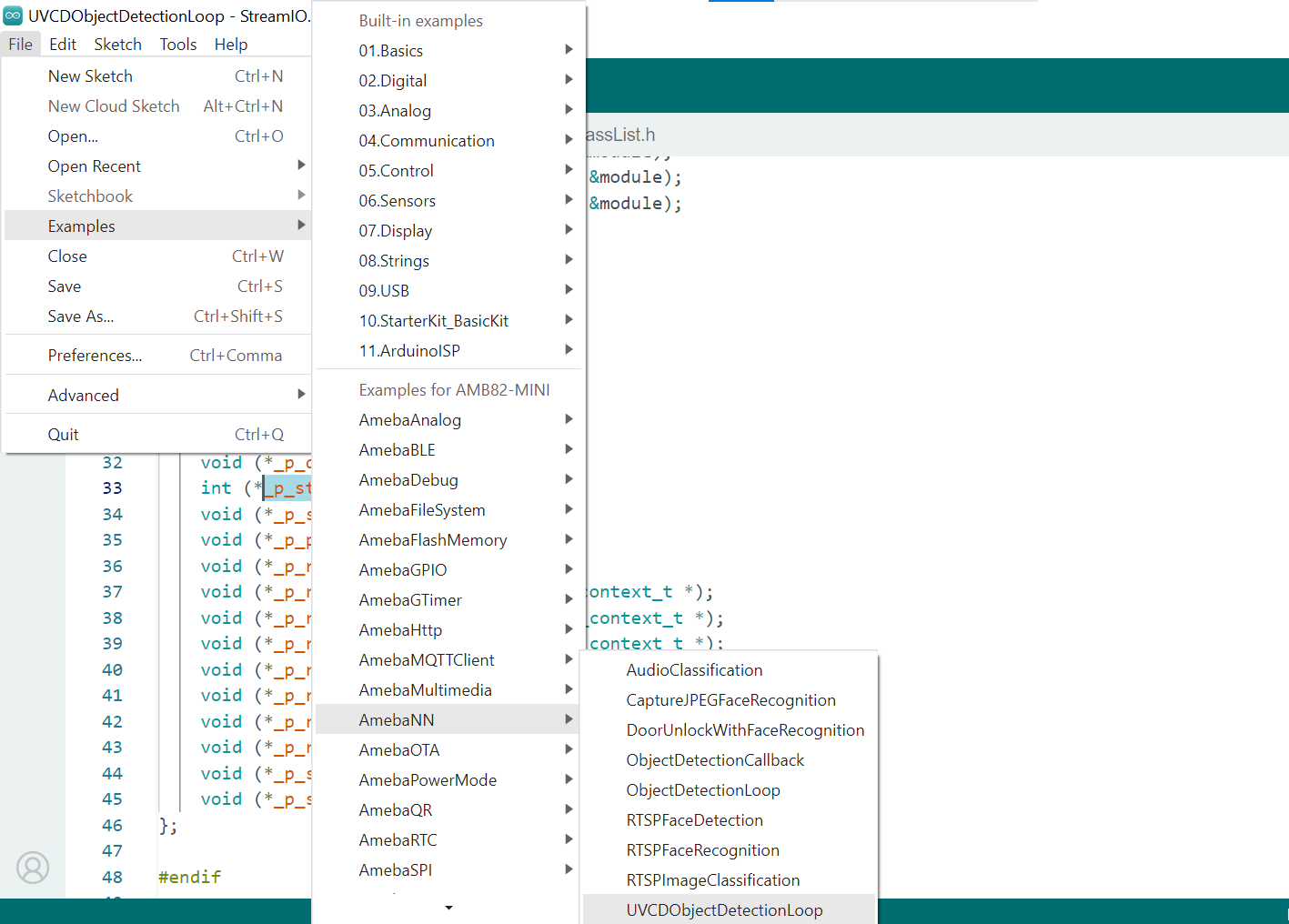

打开范例：File -> Examples -> AmebaNN -> UVCDObjectDetectionLoop

../../_images/image0114.png

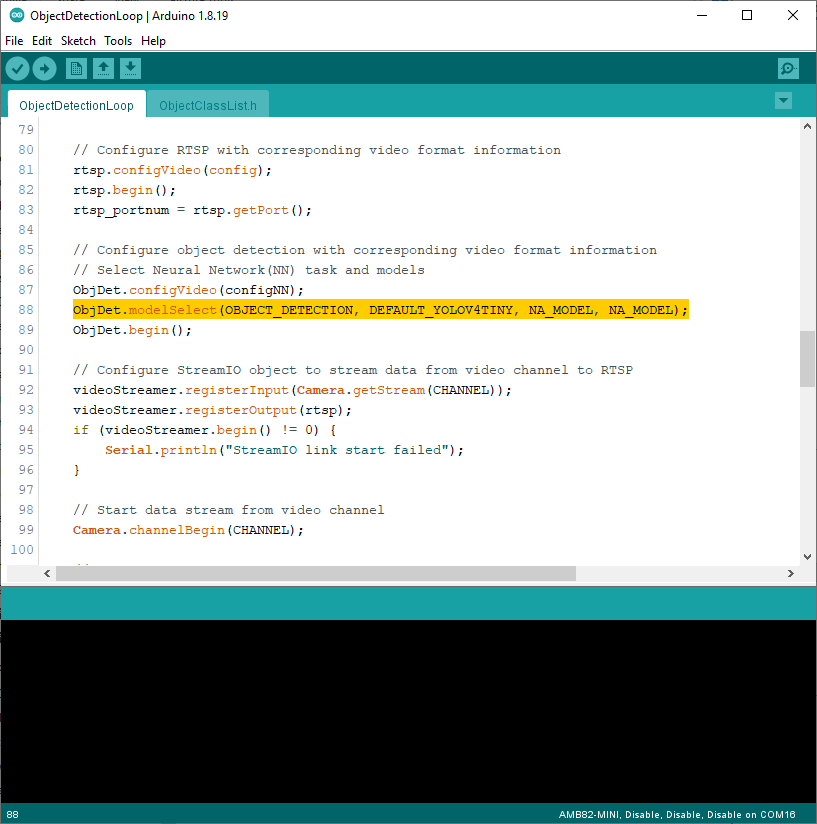

使用 modelSelect() 函数选择神经网络（NN）任务和模型。该函数接受 4 个参数：神经网络任务、目标检测模型、人脸检测模型和人脸识别模型。如果所选神经网络任务不需要某些模型，请用 "NA_MODEL" 替换。请注意，在调用 begin() 函数之前，必须调用 modelSelect() 函数。

  • 有效的神经网络任务： OBJECT_DETECTION、 FACE_DETECTION、 FACE_RECOGNITION

  • 有效的目标检测模型：

    • YOLOv3-tiny 模型： DEFAULT_YOLOV3TINY、 CUSTOMIZED_YOLOV3TINY

    • YOLOv4-tiny 模型： DEFAULT_YOLOV4TINY、 CUSTOMIZED_YOLOV4TINY

    • YOLOv7-tiny 模型： DEFAULT_YOLOV7TINY、 CUSTOMIZED_YOLOV7TINY

  • 有效的人脸检测模型： DEFAULT_SCRFD、 CUSTOMIZED_SCRFD

  • 有效的人脸识别模型： DEFAULT_MOBILEFACENET、 CUSTOMIZED_MOBILEFACENET

如果您想使用自己的神经网络模型，请选择自定义选项（例如 CUSTOMIZED_YOLOV4TINY/ CUSTOMIZED_SCRFD/ CUSTOMIZED_MOBILEFACENET）。要了解 AI 模型转换的流程，请参考 AI 模型转换工具 。此外，请参考 AI 模型部署指南 了解如何安装和使用转换后的模型。

小技巧

请注意，对于从 PyTorch 训练的 Yolov7 目标检测模型，您需要额外执行一个重参数化步骤。Realtek 已在 Yolov7_reparam_scripts 文件夹（位于 ~/NeuralNetwork/Yolov7_reparam_scripts）中提供了两个脚本。

运行命令： python reparam_yolov7-tiny.py --weights weights/best.pt --custom_yaml custom/yolov7-tiny-deploy.yaml --output best_reparam.pt

您也可以参考 自定义 YOLOv7-tiny 模型重参数化指南 获取指导。

../../_images/image0214.png

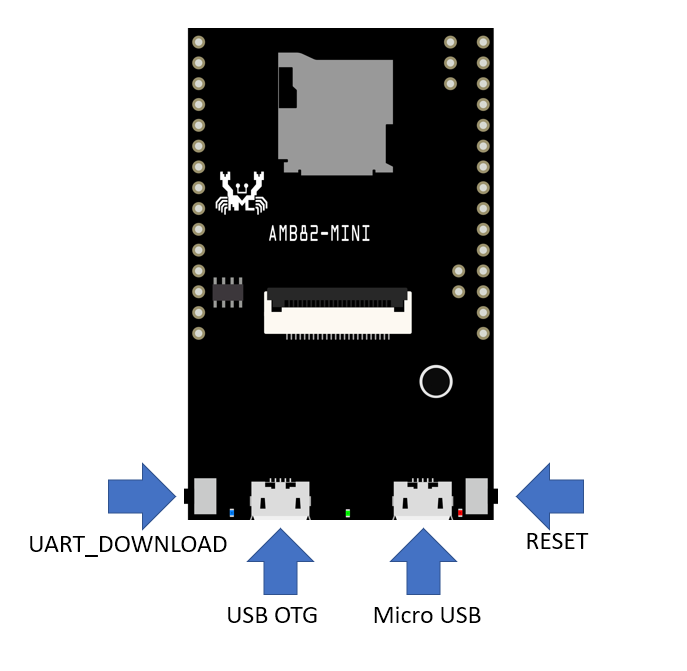

编译代码并上传至 Ameba。按下重置按钮后，通过 micro-USB 线将"USB OTG"连接到目标设备（例如 PC）。

../../_images/image0313.png

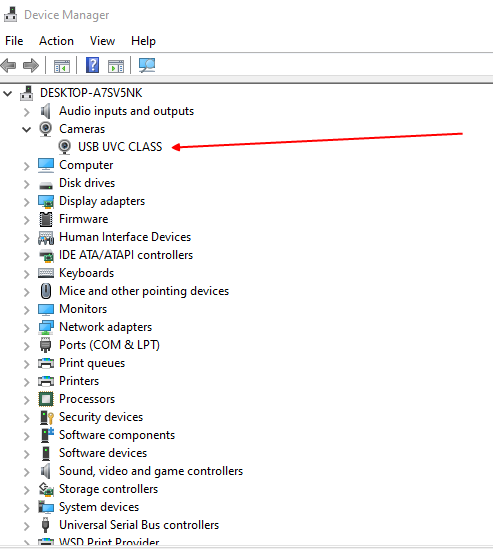

如下所示查看 USB 摄像头驱动程序。

../../_images/image049.png

检测到的目标结果可以使用 Potplayer 验证。您可以从 此处 下载 Potplayer。

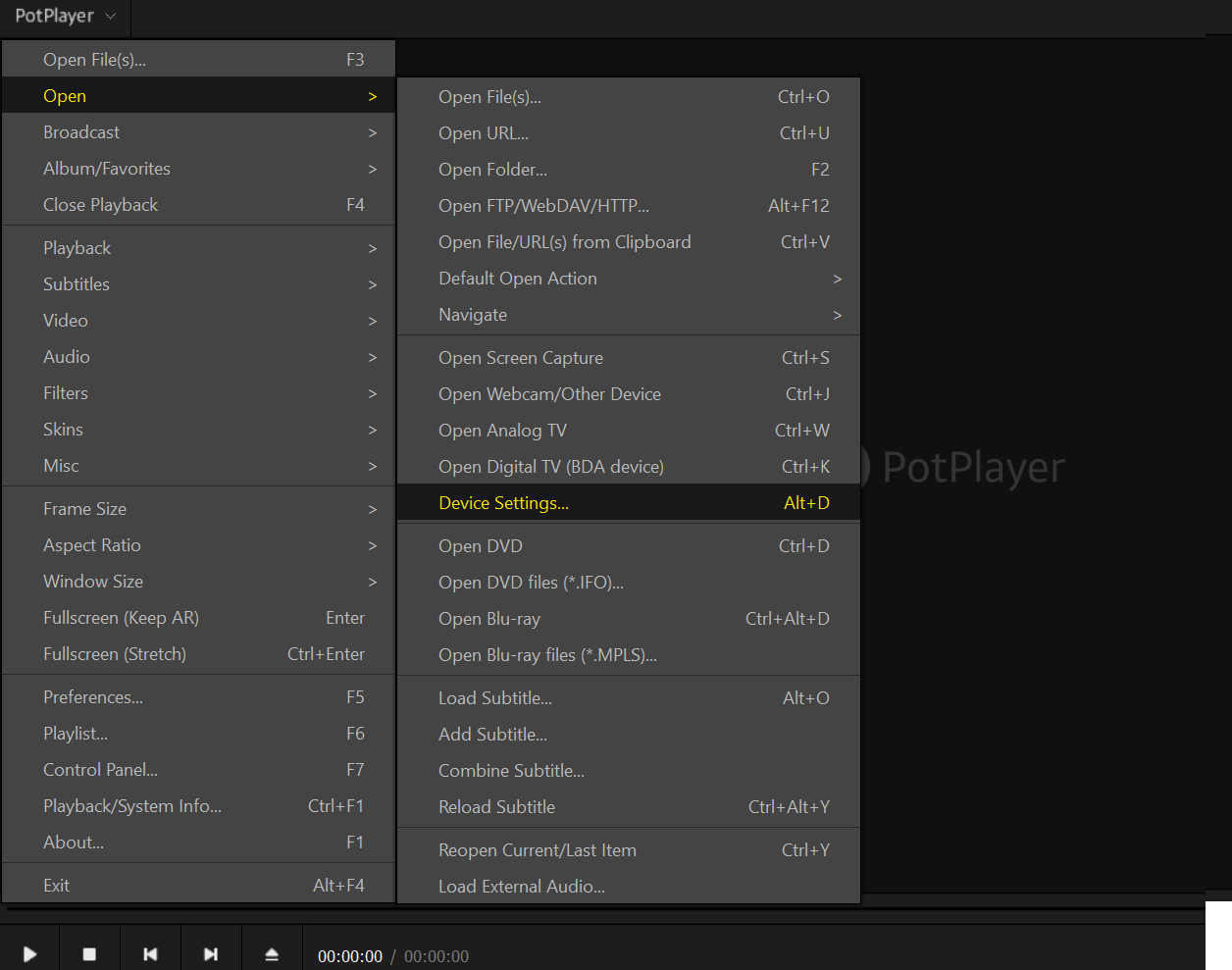

软件安装完成后，打开 Potplayer，进入 PotPlayer -> Open -> Device Settings

../../_images/image059.png

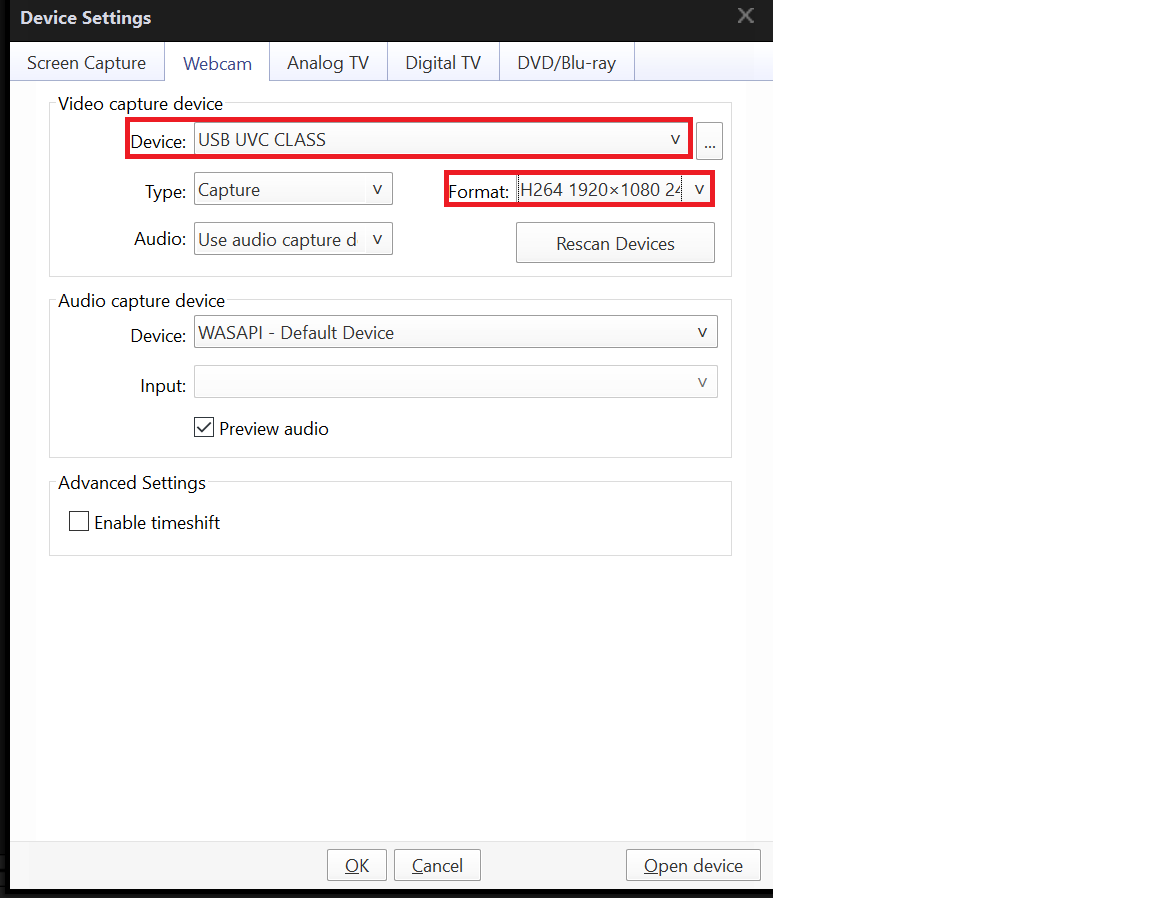

接下来，在设备和格式下拉菜单中，选择"USB UVC CLASS"和"H264 1920x1080 24"，然后单击"打开设备"。

../../_images/image067.png

摄像头的视频流将显示在 Potplayer 中。

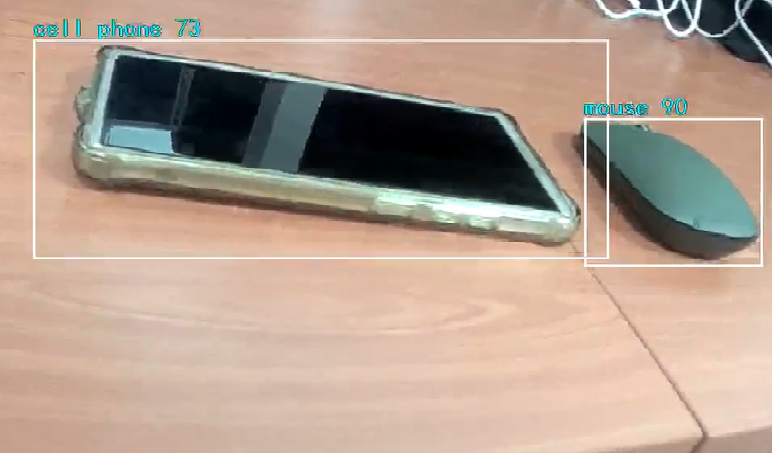

包含目标名称和置信度分数的边界框将绘制在 RTSP 视频流上，以突出显示已识别的目标。

../../_images/image076.png
