Wi-Fi R-MESH

概览

Wi-Fi R-Mesh 是一个树形 Mesh 网络，用于增加 Wi-Fi 覆盖范围，让距离 AP 较远的设备也能获得稳定的网络连线。以下是网络拓扑结构图：

../_images/rmesh_arch.svg

Wi-Fi R-Mesh 直接在 Wi-Fi 驱动层实现数据转发, 消耗极少的 SRAM 和 MCU 算力。

../_images/rmesh_dataflow.svg

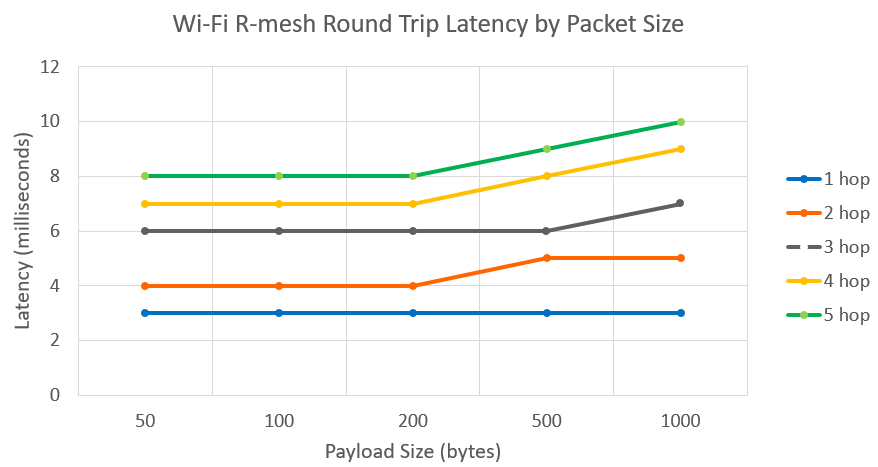

因所需软件处理环节极少，所以即使经过几跳的节点，仍可实现较高的吞吐量与极低的数据延时。

../_images/rmesh_rtt.png

了解更多 >

方案优势

title_hide

应用层开发无感

  • 所有 Mesh 协议都在 Wi-Fi 驱动层实现，无论根节点还是子节点，应用层都可以将当前节点视为一个和 AP 连接的 Wi-Fi Station。

  • Wi-Fi 配网程序无须更新。

百微秒级别的配对和切换

  • 当检测到信号更好的父节点时，子节点可以快速切换到新的父节点，而不影响数据通信。

  • 当父节点有问题时（如掉电或挂住），子节点可以迅速检测到并切换到另一个父节点，而不影响数据通信。

  • 一个节点可以携带其所有子节点一起切换到另一个父节点，所有节点的数据通信不受影响。

高吞吐量和低延时

  • R-Mesh 转发无须经过 TCP/IP 协议栈，数据转发都在底层驱动实现，可以节省 SRAM 和 MCU 算力。

  • 软件处理时间极短，即使经过数跳的设备也具备较高的吞吐量。

网络稳定性高

  • 软件处理极其简单，不需要算法维护路由表，整个网络非常稳定。

  • 传统 Mesh 网络的环路问题不会发生。
