概述

AFE 是增强语音信号的音频信号处理模块，可以提高语音识别系统的鲁棒性或改善通信系统的信号质量。

在 AIVoice 中，AFE 算法包括以下子模块：

当前 SDK 中提供了以下五种麦克风阵型对应的算法库：

1mic
2mic_30mm
2mic_50mm
2mic_70mm
3mic_50mm

也可以通过定制服务提供其他麦克风阵列或性能优化。

备注

其中麦克风阵型 3mic_50mm 中的间距 50mm 指的是相邻麦克风之间的距离。

AFE 的输出见事件及回调信息。

算法说明

AFE 流程框图

单麦克阵列

多麦克阵列

AFE 模式

AFE 包括两种模式，分别对应两种典型的应用场景，语音识别和语音通话。

应用场景

模式配置

模式说明

语音识别

afe_mode = AFE_FOR_ASR

当处理后数据用于语音识别或唤醒时，应配置为该模式。

该模式下，更关注语音损伤，对回声残留和底噪的容忍度较高。

语音通话

afe_mode = AFE_FOR_COM

当用于语音通话场景时，应配置为该模式。

该模式下，更关注避免回声泄露，可接受一定语音损伤。

备注

语音通话模式下，外部接口支持 1mic/2mic，内部算法则仅支持 1mic。2mic 输入时内部调用 1mic 算法，使用 mic1 和 ref 路数据。

输入格式

单麦克阵列
- 输入音频的格式为 16kHz、16 bit、双通道（其中 1 个通道为 mic 数据，另 1 个通道为参考信号）。 若不需要 AEC 功能，则输入为单通道 mic 数据。
- 输入音频的帧长固定为 256 个点。

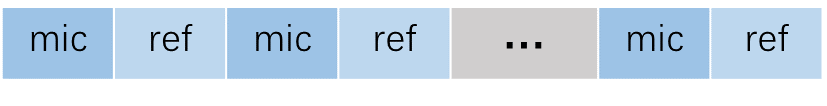

- 数据排列示意图如下：
双麦克阵列
- 输入音频的格式为 16kHz、16 bit、三通道（其中 2 个通道为 mic 数据，另 1 个通道为参考信号）。 若不需要 AEC 功能，则输入为两通道 mic 数据。
- 输入音频的帧长固定为 256 个点。

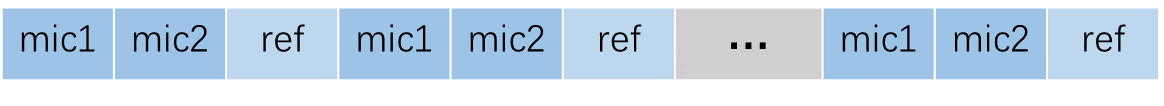

- 数据排列示意图如下：
三麦克阵列
- 输入音频的格式为 16kHz、16 bit、四通道（其中 3 个通道为 mic 数据，另 1 个通道为参考信号）。 若不需要 AEC 功能，则输入为三通道 mic 数据。
- 输入音频的帧长固定为 256 个点。

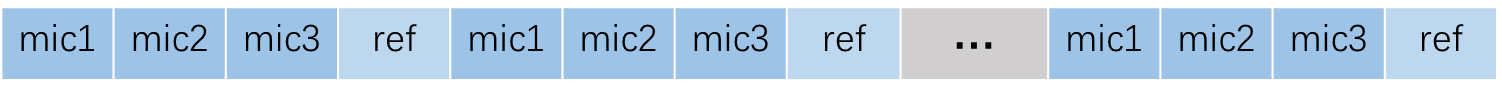

- 数据排列示意图如下：
- 若开启 SSL 模块，则输入数据对应的麦克风位置顺序必须为逆时针，请参考 - SSL（声源定位）。

备注

当不需要 AEC 功能时，相关参数应配置为：enable_aec = false，ref_num = 0。

配置

配置参数定义

AFE 配置包括麦克风阵列、模式、子模块开关等。

typedef struct afe_config{

    // AFE 通用参数
    afe_mic_geometry_e  mic_array;          // 麦克风阵列类型。请确保选择匹配的资源库
    int ref_num;                            // 参考通道数量，必须为 0 或 1。若 ref_num=0 则禁用 AEC
    int sample_rate;                        // 采样率（Hz），必须为 16000
    int frame_size;                         // 帧长（采样点数），必须为 256

    afe_mode_e afe_mode;                    // AFE 模式，用于 ASR（语音识别）或语音通话。
    bool enable_aec;                        // AEC（声学回声消除）模块开关
    bool enable_ns;                         // NS（噪声抑制）模块开关
    bool enable_agc;                        // AGC（自动增益控制）模块开关
    bool enable_ssl;                        // SSL（声源定位）模块开关

    // AEC 模块参数
    afe_aec_mode_e aec_mode;                // AEC 模式，传统信号处理或神经网络。当前版本不支持神经网络
    int aec_enable_threshold;               // AEC 的参考信号幅度阈值，取值范围[0, 100]。
                                            // 数值越大表示使能 AEC 的最小回声量越大
    bool enable_res;                        // AEC 残余回声抑制模块开关
    afe_aec_filter_tap_e aec_cost;          // 资源消耗模式，消耗越高滤波器长度越长，回声消除效果越好
    afe_aec_res_aggressive_mode_e res_aggressive_mode;  // AEC 强度，强度越高残余回声抑制越强，但失真也越大

    // NS 模块参数
    afe_ns_mode_e ns_mode;                  // NS 模式，信号处理或神经网络方法。神经网络方法仅支持语音通话模式
    afe_ns_cost_mode_e ns_cost_mode;        // 低资源模式表示单通道降噪，降噪效果比多通道差
    afe_ns_aggressive_mode_e ns_aggressive_mode;   // 降噪强度，强度越高稳态噪声抑制越强，但失真也越大

    // AGC 模块参数
    int agc_fixed_gain;                     // AGC 固定增益（dB），应用于 AFE 的输出，取值范围[0, 18]
    bool enable_adaptive_agc;               // 自适应 AGC 开关。仅支持语音通话模式。

    // SSL 模块参数
    float ssl_resolution;                   // SSL 分辨率（角度）
    int ssl_min_hz;                         // SSL 模块的最小频率（Hz）
    int ssl_max_hz;                         // SSL 模块的最大频率（Hz）
} afe_config_t;

如果需要修改麦克风阵列，请确保配置和 AFE 资源库做对应的修改。详情请参考 ${aivoice_lib_dir}/include/aivoice_afe_config.h。

注意

请确保 mic_array 和 ref_num 两个参数与 AFE 输入音频匹配。

预设参数

针对不同阵列和 AFE 模式，${aivoice_lib_dir}/include/aivoice_afe_config.h 中提供了相应的预设参数：

麦克风阵列	语音识别模式	语音通话模式
1mic	AFE_CONFIG_ASR_DEFAULT_1MIC	AFE_CONFIG_COM_DEFAULT_1MIC
2mic30mm	AFE_CONFIG_ASR_DEFAULT_2MIC30MM	AFE_CONFIG_COM_DEFAULT_2MIC30MM
2mic50mm	AFE_CONFIG_ASR_DEFAULT_2MIC50MM	AFE_CONFIG_COM_DEFAULT_2MIC50MM
2mic70mm	AFE_CONFIG_ASR_DEFAULT_2MIC70MM	AFE_CONFIG_COM_DEFAULT_2MIC70MM
3mic50mm	AFE_CONFIG_ASR_DEFAULT_3MIC	不支持

硬件设计要求

请参考声学硬件设计要求
