实验室之后，还有现场

在上一篇案例中，一家物联网方案商使用 PC 端 Gravitation 工具，在实验室完成了 Wi-Fi R-Mesh 的全面验证：拓扑可视化、故障模拟、自愈测试全部通过。但产品走出实验室后，真正的考验往往在安装现场。

在智慧照明、光伏微逆等需要大量节点联动的场景中，由于 Wi-Fi 具备无需专用网关、高带宽和快 OTA 等优势，越来越多的厂商开始转向 Wi-Fi Mesh 方案。然而，用 Wi-Fi 覆盖几十个节点，面临着一个现实的落地痛点——批量配网过于繁琐，效率太低。现场实施人员很难拿着手机，给二三十个灯具或传感器挨个连接蓝牙并输入路由器密码。一旦漏配或者输错，后续的排查极其耗时。这也是许多客户在评估多节点 Wi-Fi 方案时最关心的问题。

MGravitation 如何改变部署现场

为了解决这个痛点，Realtek 在 R-Mesh 方案中设计了一套高效的配网机制，并将其完整实现在了移动端开源工具 MGravitation 中。在实际的安装现场，原本繁琐的批量配网被简化为两个顺畅的步骤：

第一步：手机辅助配网（确立首个入网节点）
现场几十个设备上电后，实施人员打开手机 APP。手机会通过蓝牙扫到周围所有的 R-Mesh 节点。实施人员只需要在列表中随意选中其中一个节点，把现场的 Wi-Fi 账号和密码下发给它。当这个节点成功连上路由器，第一步就结束了。

第二步：ZRPP 零干预自动连网
接下来的工作交给了底层的 ZRPP（零配协议）。剩下的几十个还没有配网的设备，会通过 Wi-Fi 信道自动扫描，找到刚才那个已经入网的“同伴”。它们会在后台自动向这个同伴索要 Wi-Fi 密码，然后接连连上路由器。

实测数据显示，从第一个节点入网的那一刻算起，仅需 30 秒，现场剩余的 20 多个设备便能像接力一样，一气呵成全部连上网络。 整个过程无需人工进行任何二次干预。

底层能力开放：将可视化与配网功能“无缝集成”至自有 APP

对于品牌商或方案集成商而言，MGravitation 最大的价值并不是作为一个独立的测试工具存在——毕竟，厂商通常不希望消费者去额外下载一个芯片原厂的 APP。客户真正的诉求是：让自家的品牌 APP 也能拥有如此高效的配网和网络可视化功能。

为此，MGravitation 采用了开源设计，开放了底层的通信协议与交互逻辑代码。客户的研发团队无需从零开始研究自动配网逻辑，也不必头疼如何绘制动态拓扑图，只需将这些现成的代码模块集成到自有 APP 中即可，大幅缩短研发周期 。

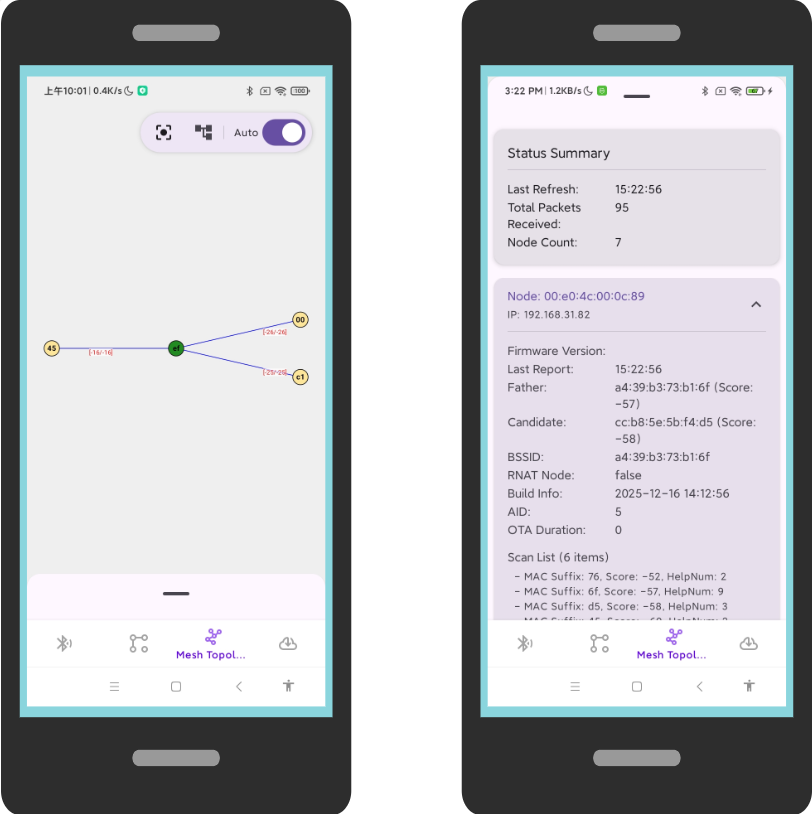

经过二次开发，普通的终端用户在打开品牌 APP 时，也能轻松获取原厂级别的网络管理体验：

• 直观的网络结构： 几十个设备谁是父节点、谁是子节点，以清晰的层级结构展示，网络宏观状态一目了然。

• 连接质量量化打分： 结合周边节点勘察功能，系统能基于 Wi-Fi 信号强度给出直观得分。如果某个位置的设备偶尔响应慢，用户看一眼 APP 发现信号得分过低，便能自主判断是否需要调整，从而减少了厂商的售后上门成本。

• 大带宽批量 OTA： 需要更新固件时，发挥 Wi-Fi 的高带宽优势，在手机上点击确认，即可将新固件批量推送到网络中的所有节点。

从“深度排障”到“极速部署”

从 PC 端 Gravitation 的深度排障，到移动端 MGravitation 的极速部署与开源整合。R-Mesh 提供的不仅是一颗支持组网的芯片，更是一套从“实验室研发”、“现场安装”到“终端用户体验”的完整工程化方案。它让复杂的底层网络技术，切实转化为了好用、易用的功能亮点。
