一个项目的进场困境
某物联网方案商正在为一个别墅项目做智能照明方案。别墅三层，需要部署十多个灯具节点和传感器，共二十多个设备。项目交付前，客户反馈：二楼某几个灯偶尔响应慢，APP控制有延迟。研发工程师带着电脑去现场排查，却遇到了麻烦：
- 拓扑看不见：20多个节点，工程师逐个节点登录，看邻居表，手动画拓扑，画到一半又变了。
- 信号质量靠猜：用户说“信号满格但卡”，但满格不代表稳定。没有工具能显示实时的信号强度和连接质量。
- 问题复现靠运气：卡顿几小时出现一次，每次发生时工程师都不在现场，没有记录当时的网络状态。
折腾了两天，换了三个可能的“嫌疑节点”，问题依然没解决。项目交付被迫延期。
Realtek Wi-fi R-Mesh的部署能力
该方案商了解到， Realtek Ameba IoT SoC 搭载了自研的 Wi-Fi R-Mesh 技术，并配有专用的可视化测试工具 Gravitation。这套硬件级的底层设计引起了他们的兴趣：
- 转发高效：数据在Wi-Fi底层实现转发，绕过了TCP/IP协议栈。中间节点只是透传，带宽消耗极低。即使经过5跳，吞吐量依然保持高位。
- 免路由管理：父节点、子节点等拓扑信息记录在寄存器中，不需要软件维护路由表，状态实时准确。
- 主动防环：节点记录了后代节点的信息，避免把后代选为上行节点，避免形成环路。
更重要的是，Gravitation能把这些硬件里的信息直接“读”出来，变成可视化的拓扑图和量化指标。作为一款开源的 PC 端可视化工具，它不仅能实时呈现 Mesh 网络的拓扑结构和运行状态，还可以主动构造各类故障场景，验证网络的自愈能力——让工程师在办公室里，就能把现场可能遇到的问题提前跑一遍。
Gravitation如何帮他们解决问题

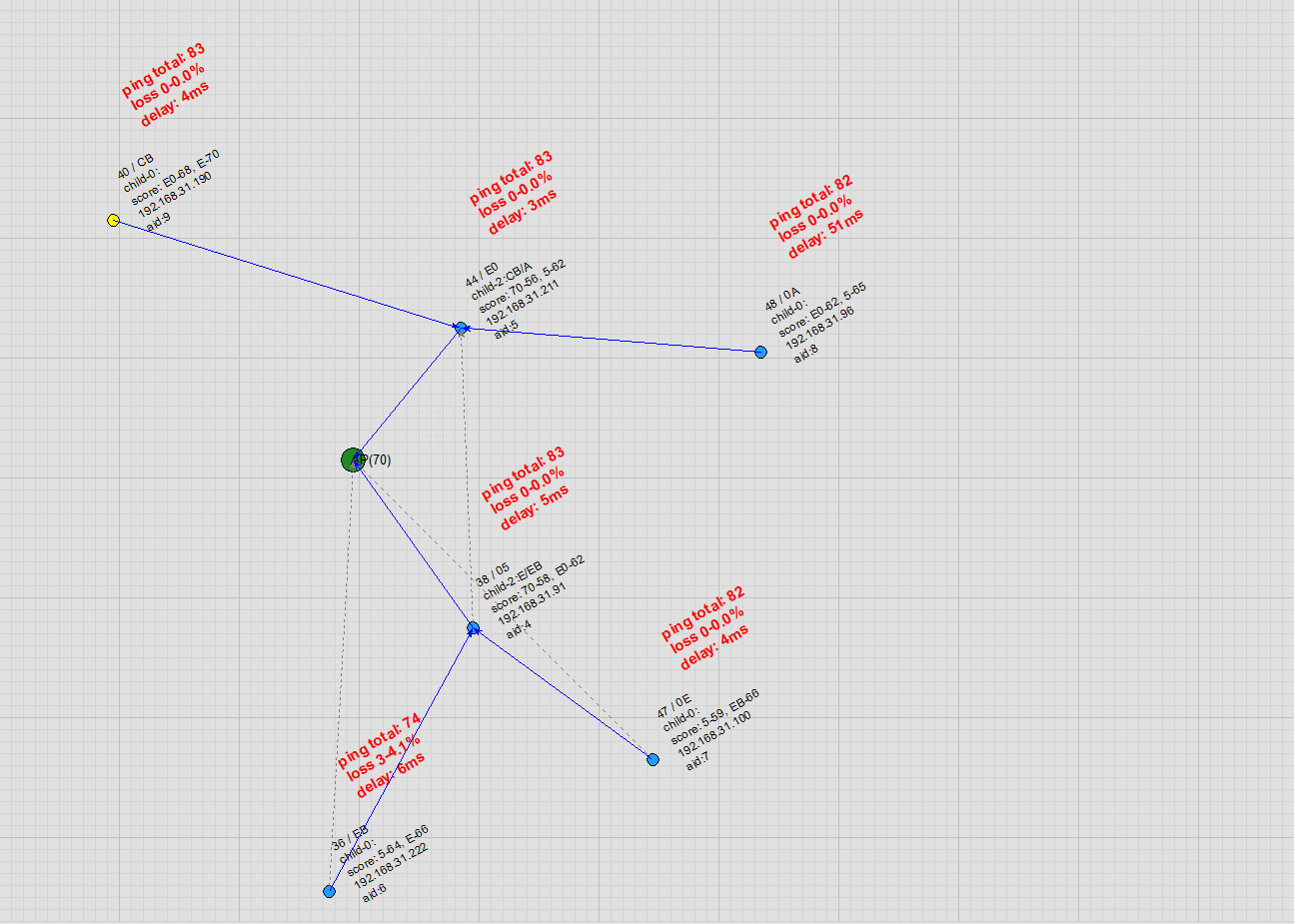

拓扑可视化：2分钟定位“隐形”的差节点
在项目调试阶段，工程师使用Realtek自研Wi-fi R-Mesh Gravitation工具，拓扑图可呈现出所有节点的连接关系（MAC、IP、在线时间）、连接质量评分。他们发现：二楼走廊的灯连接到了距离最远的一楼角落节点，中间穿了两堵墙。
经工具分析，因灯被墙体遮挡，无法扫描到同层优质节点，该一楼节点已是最优选择。点击节点查看微观信息，信号强度仅20分（满分100），远低于健康阈值。因此，判断为物理位置导致的信号衰减。工程师微调灯具朝向避开遮挡后，灯被算法自动切换至同层优质节点，问题即刻消失。
模拟测试：在实验室复现场景，提前发现固件缺陷
Gravitation的信号强度模拟功能，可以通过串口命令改变节点间的虚拟信号强度，让工程师在办公室就能构造各种现场才可能出现的极端情况：
- 远端节点连线：模拟距离接入节点（Access Point）较远的节点扫描不到信号时，如何借助附近节点完成入网。整个过程在拓扑图上一目了然。
- 节点自由拖拽/节点自动运动：在拓扑图上用鼠标拖拽节点或让节点在拓扑图上自动移动，它会自动侦测并切换到更优的父节点，切换过程中 Ping 几乎无丢包。
- 父节点断线：模拟某个中间节点突然掉电，其子节点迅速切换到候选父节点，并携带整个子节点一同迁移。等原父节点恢复连线后，再携全家切回。整个自愈过程 Ping 几乎无丢包。
- AP 切换信道：模拟接入节点（Access Point）离开原信道后，所有节点断开，待 AP 在新信道启动，R-Mesh 网络迅速重建。
在模拟“父节点断线后恢复”的过程中，他们发现某固件在子节点切换回原父节点时有短暂丢包。这个现象在真实环境中很难捕捉，但在模拟测试中清晰可见。工程师及时修复了这个在特定时序下才会触发的固件缺陷。
批量测试：用报告说话，让客户放心
项目交付前，工程师用Gravitation工具对全部节点执行批量Ping测试，并导出测试报告。报告显示：所有节点平均延迟稳定，切换过程零丢包，最边缘节点的信号强度仍在健康范围内。
这份报告随项目文档一起提交给客户，成为网络质量的量化凭证。客户看到数据后，对方案的稳定性有了直观认知。
从"现场救火"到"出厂即验证"
过去，Mesh网络的调试对研发人员来说就像是一个“黑盒”，高度依赖经验和现场碰运气。而借助 Realtek R-Mesh 的硬件级路由能力与 Gravitation 工具的可视化赋能，该方案商获得了切实的业务收益：
- 研发排障大幅提效：原来排查一个现场问题需要工程师跑一趟、花半天分析日志；现在打开Gravitation，拓扑图+信号强度，10分钟定位原因。
- 出厂版本质量改善：利用实验室模拟测试功能，覆盖了原本很难复现的异常场景，将隐蔽的固件 Bug 成功拦截在终端产品出厂之前。
- 客户交付信任增强：量化测试报告让项目交付更顺畅，让网络质量“看得见” 。
Gravitation 不仅是一个诊断工具，更是一个研发效能与交付质量的双重“放大器”。 Gravitation 工具与 R-Mesh SDK 一同提供，开源可获取。
