WHC 接口及硬件配置

WHC 硬件配置

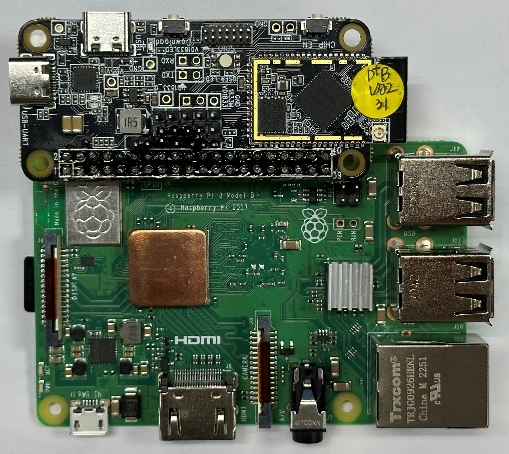

Ameba 与树莓派引脚对应关系如下：

备注

备注

默认使用 Ameba SDK 预定义 SDIO 引脚，如需修改需调整以下文件中 SDIO_Pin_Grp , 对应 SDIO_PAD 中的 pinmux 的索引：

文件地址： component/soc/usrcfg/amebadplus/ameba_intfcfg.c
Host 端 SDIO 中断模式要求：
- 默认使用 SDIO_DATA1。
- 若 Host 不支持 SDIO 中断:
  - 可切换至轮询模式进行通信。
  - 若 Host 需通过 GPIO 触发中断：Ameba 平台提供部分可配置 GPIO 支持此功能。详细配置与支持列表，请联系我们获取。

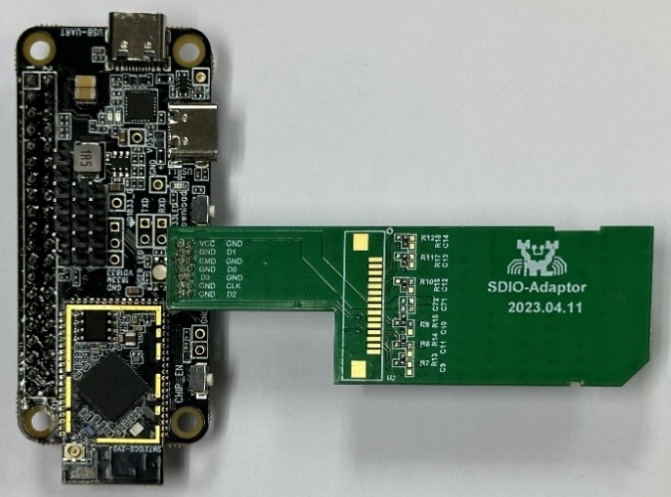

Realtek 提供了方便对接 mini SD 卡槽的转接板供客户选择，推荐使用专用转接板连接 SDIO 引脚。

备注

Realtek 官方转接板即将上市，当前可联系我们申请样品。

高速传输场景建议直接将 Ameba SDIO 引脚焊接至树莓派 GPIO。
