开始使用

开发板介绍

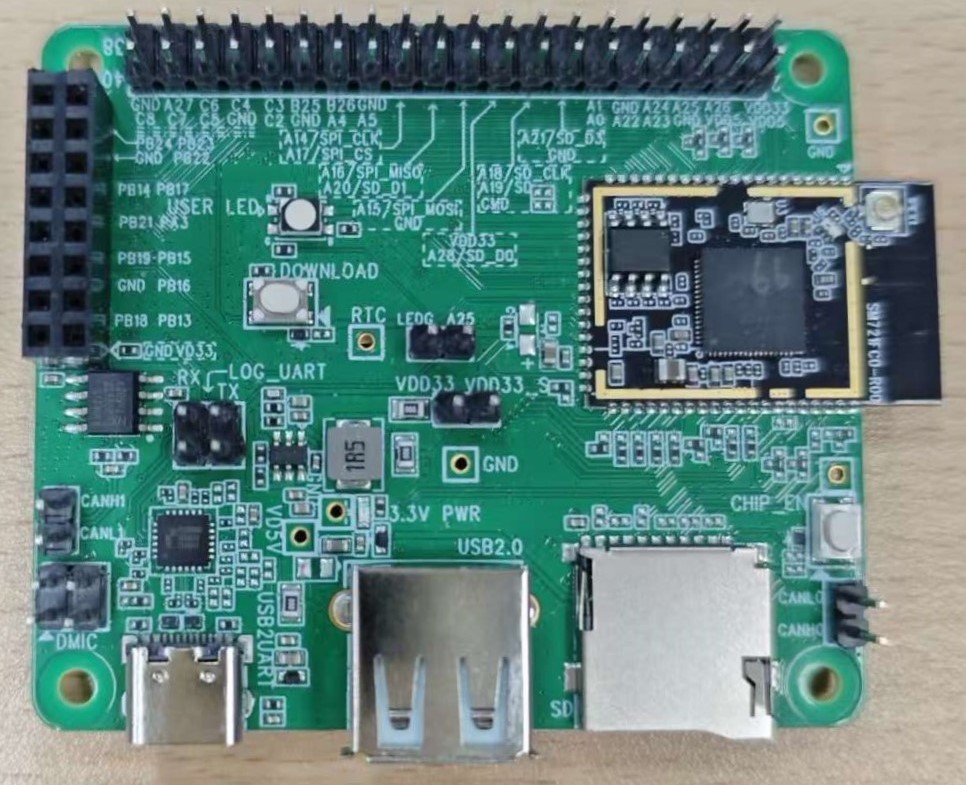

AMBG2 开发板如下图所示。

请参考下图和表格了解引脚图及功能。

AMBG2（RTL8721F）开发板目前支持 64 位 Windows 系统、Linux 系统（Ubuntu）和 macOS。为获得最佳体验，请使用最新版本的操作系统。

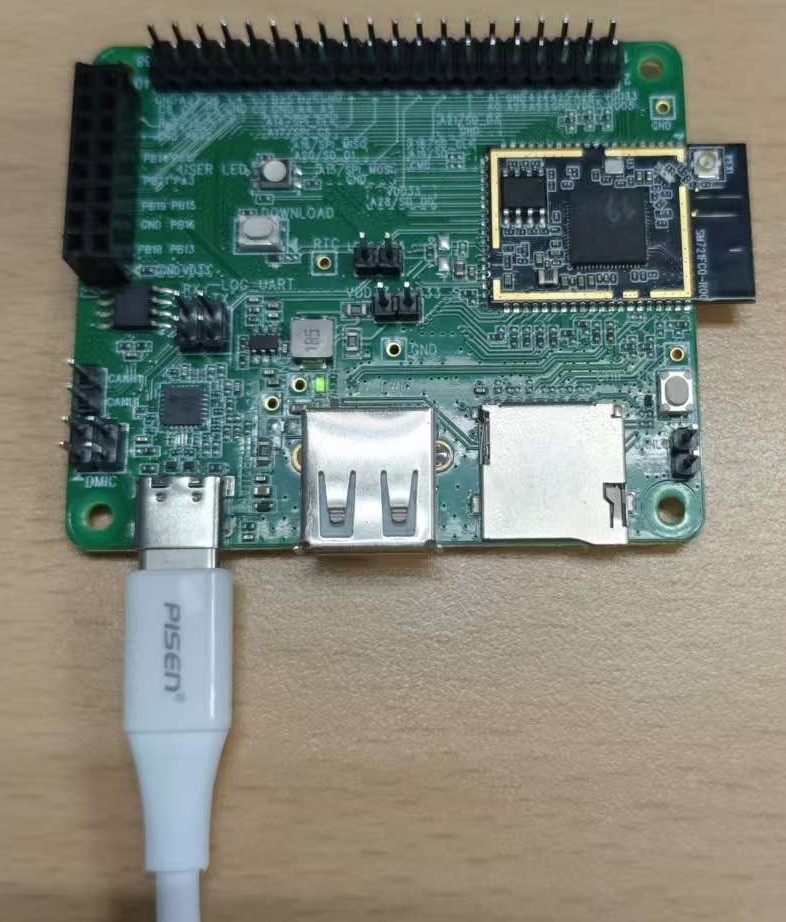

首先，通过 USB Type-C 转 Type-A 线缆将 AMBG2 连接到电脑。

如果是第一次将 AMBG2 连接到电脑，AMBG2 的 USB 驱动将自动安装。

如果在连接开发板到电脑时遇到驱动问题，请访问 https://www.prolific.com.tw/ 获取 USB 驱动。

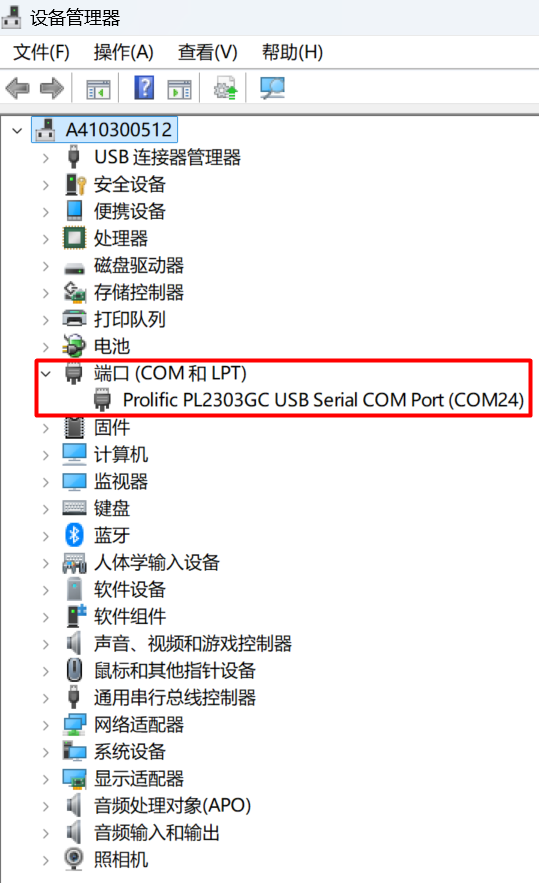

在电脑的设备管理器中查看 COM 端口号。

从 1.6.5 版本开始，Arduino IDE 支持第三方硬件。因此，我们可以使用 Arduino IDE 开发应用程序，并且 Arduino 的基本示例也可以在 AMBG2 上运行。

Arduino IDE 可在 Arduino 官网下载：https://www.arduino.cc/en/software

安装完成后，打开 Arduino IDE。

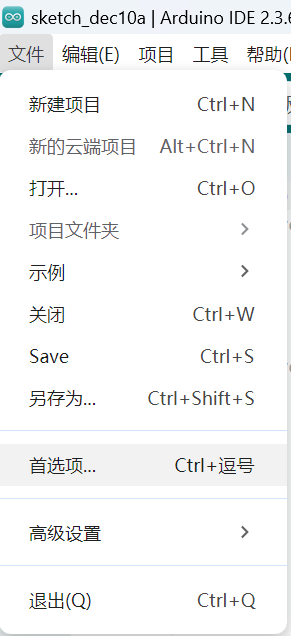

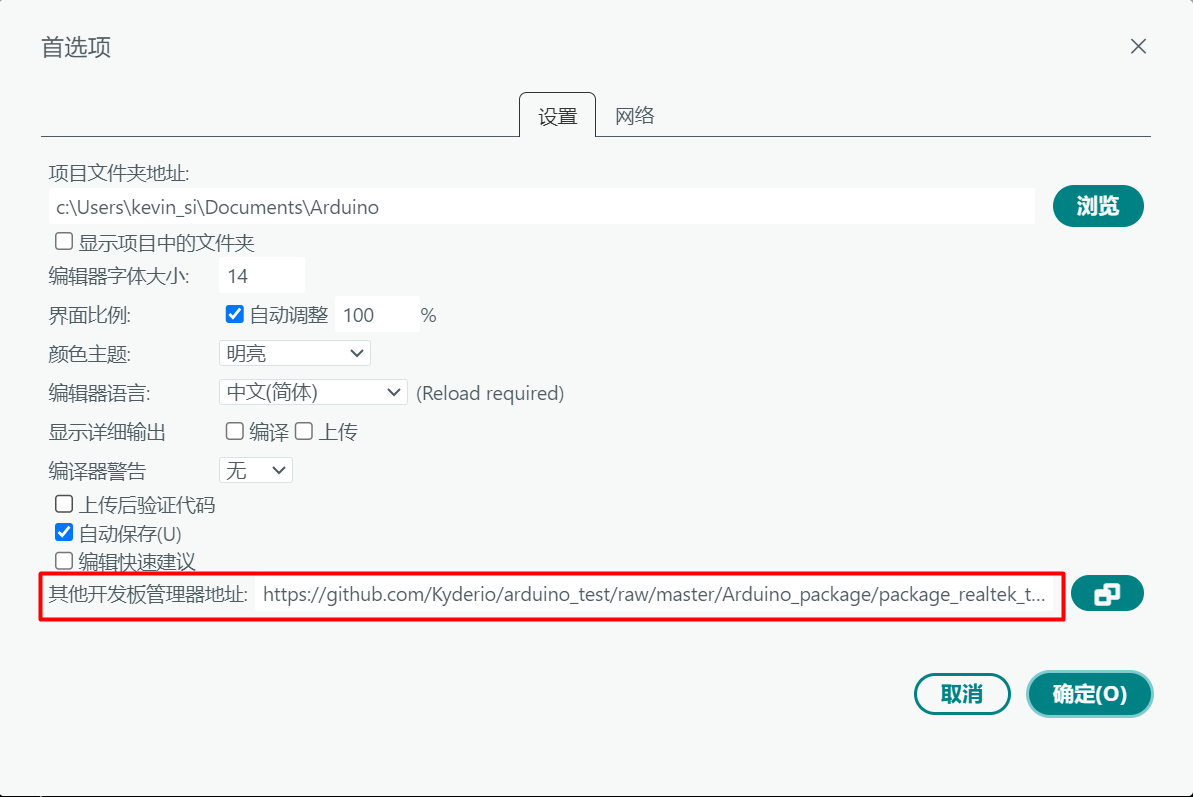

要在 Arduino IDE 中正确设置 AMBG2，请进入文件 > 首选项...

并将以下 URL 粘贴到其他开发板管理器地址字段中：

https://github.com/Kyderio/arduino_test/raw/master/Arduino_package/package_realtek_test_index.json

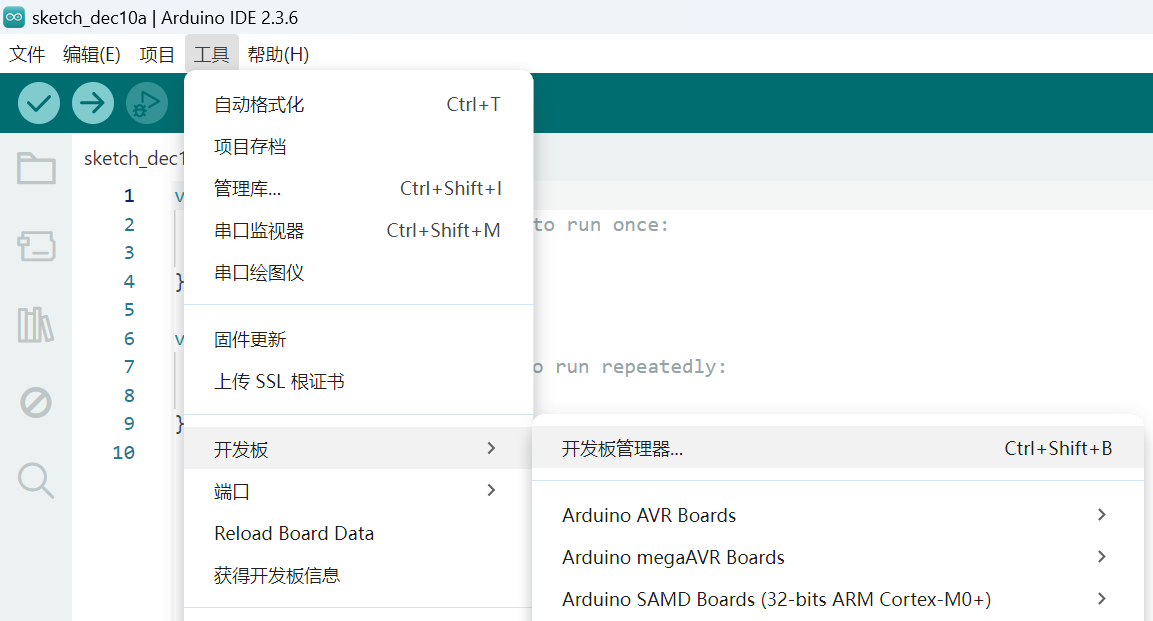

接下来，进入工具 > 开发板 > 开发板管理器...

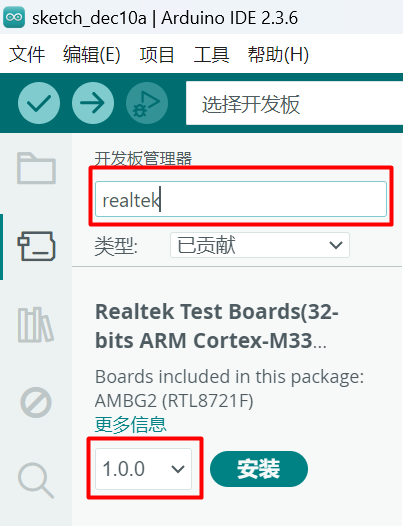

在搜索框中输入 realtek，从筛选列表中找到 Realtek Test Boards (32-bit ARM Cortex-M33 @200MHz)，从下拉菜单中选择所需版本，然后点击安装，Arduino IDE 将开始下载所需文件。

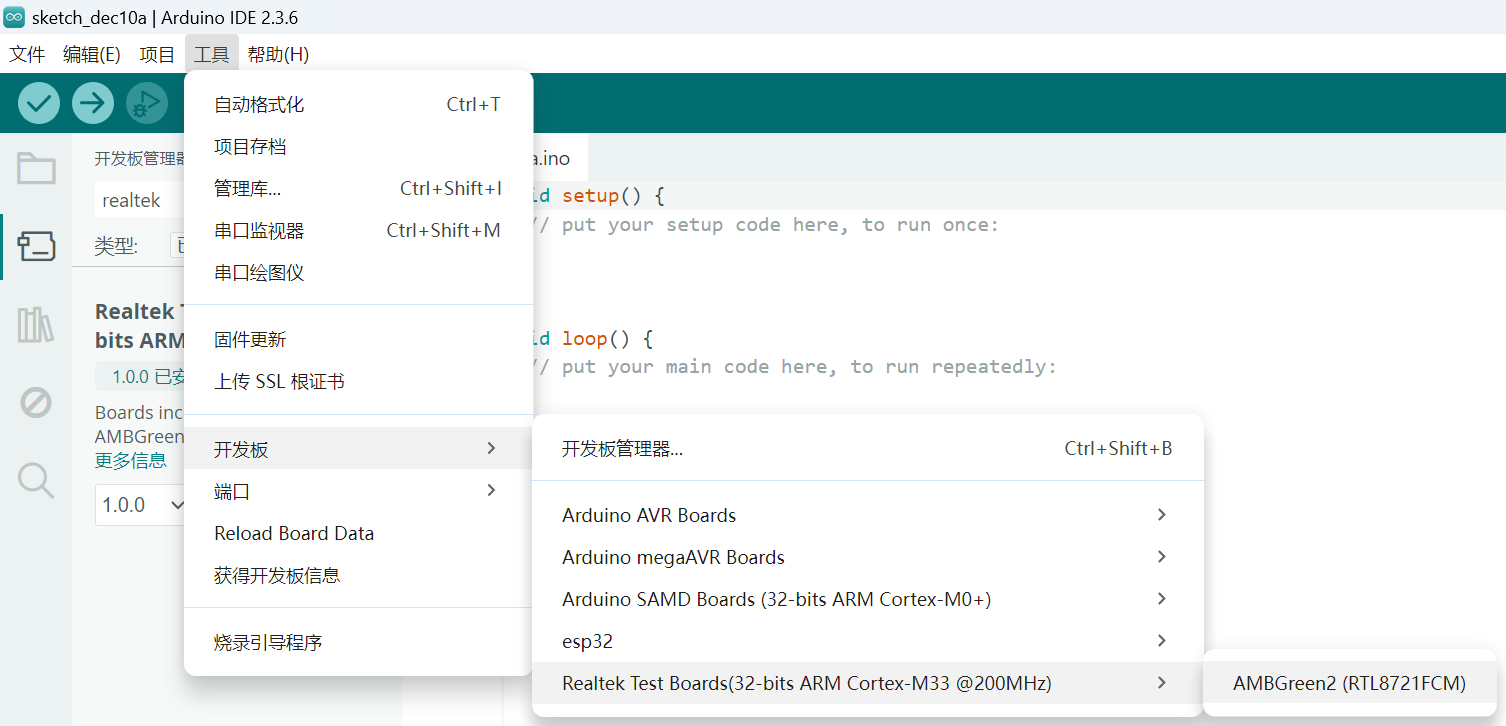

安装完成后，我们通过以下菜单选择开发板：

工具 > 开发板 > Realtek Test Boards(32-bits ARM Cortex-M33 @200MHz) > AMBGreen2 (RTL8721FCM)

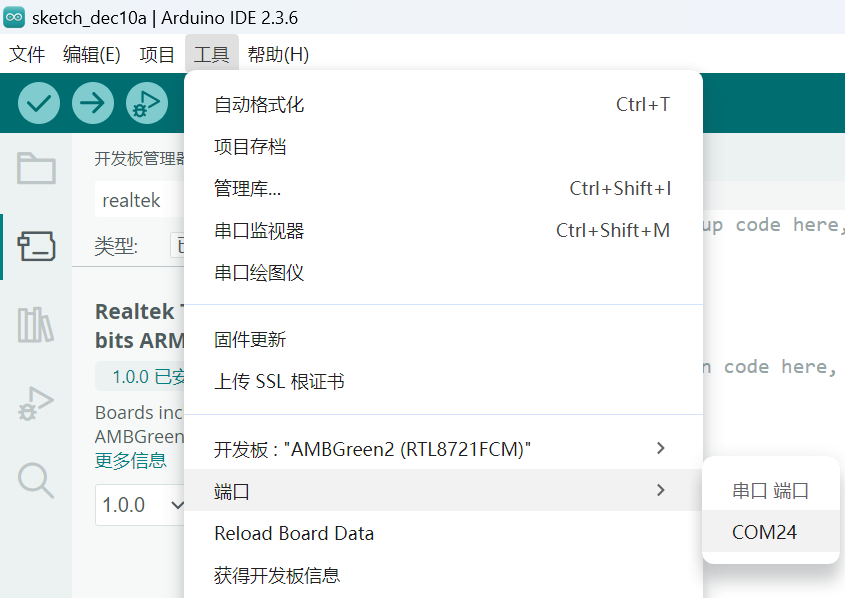

点击工具 > 端口，从下拉菜单中选择相应的端口。

Arduino IDE 提供了许多内置示例，这些示例可以直接在开发板上编译、上传和运行。这里，我们以 Blink 示例作为第一个尝试。

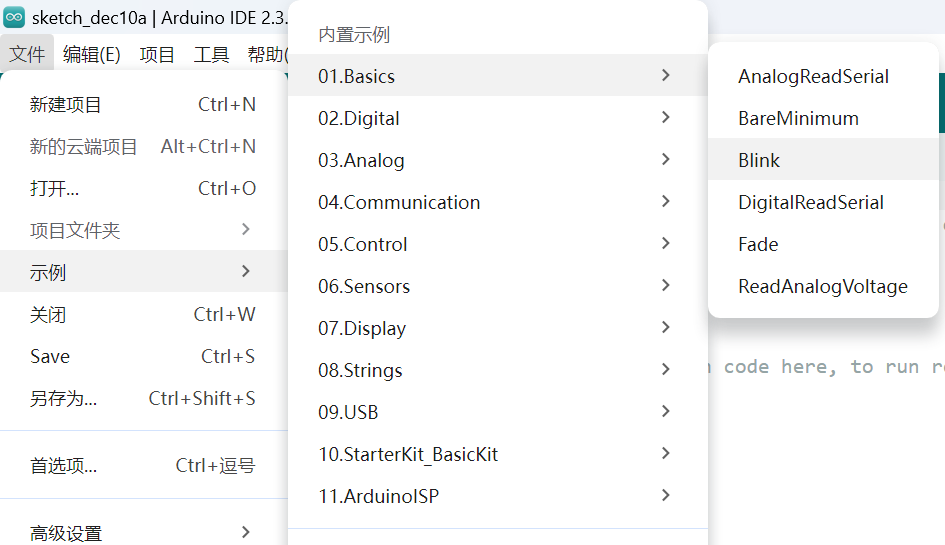

打开文件 > 示例 > 01.Basics > Blink

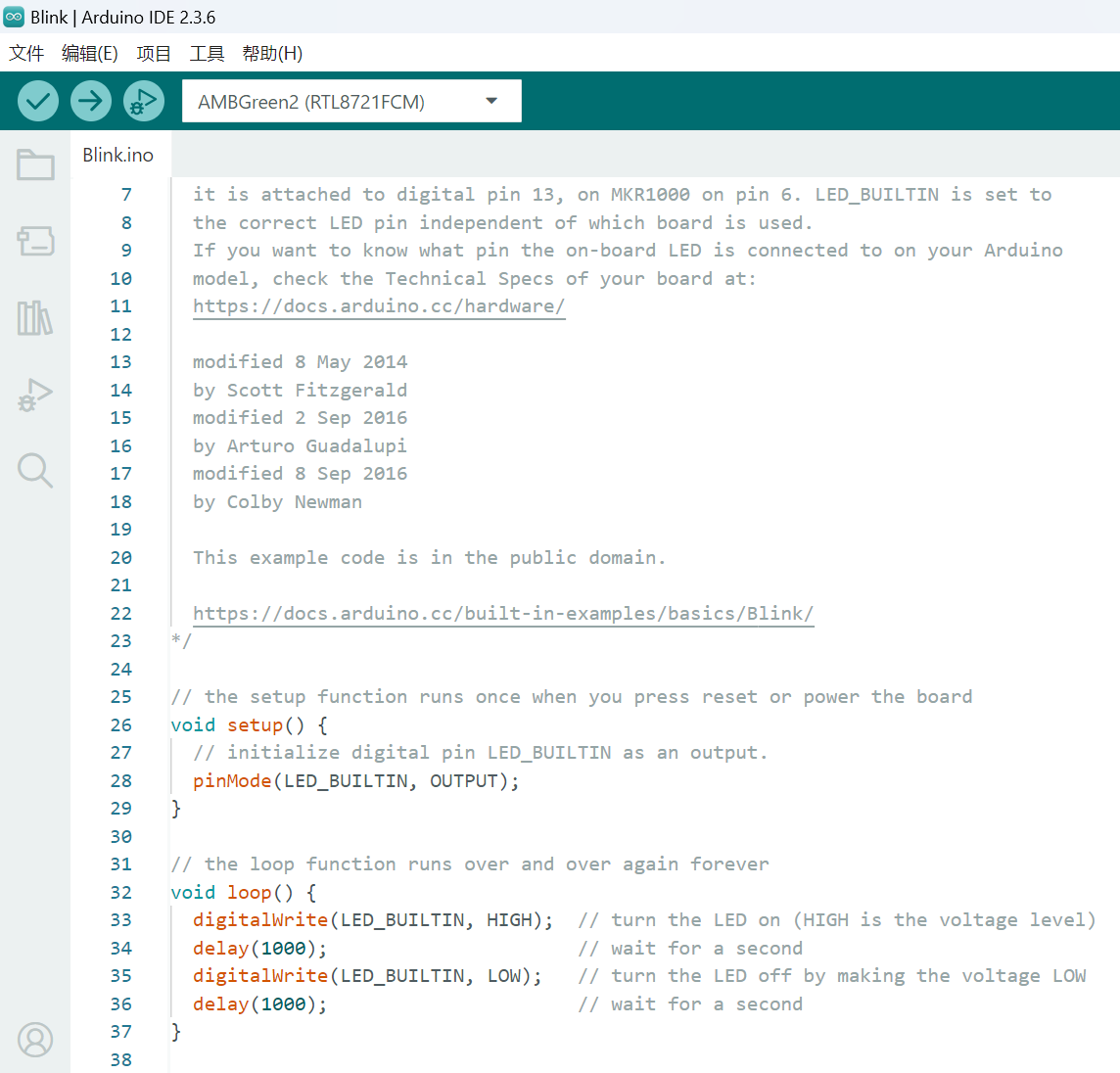

Arduino IDE 会打开一个新窗口，其中包含完整的示例代码。

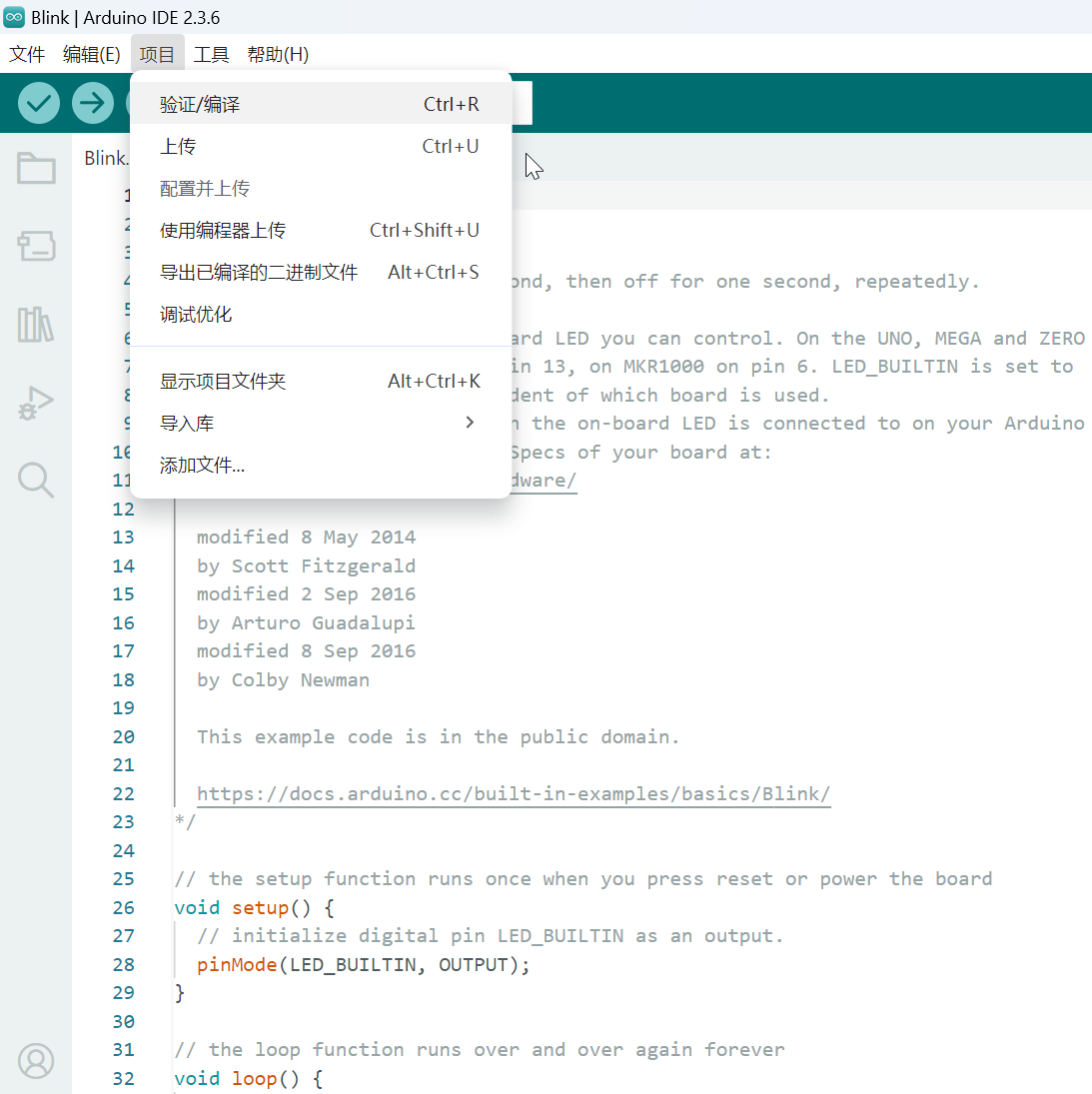

接下来，我们直接编译示例代码，点击项目 > 验证/编译

Arduino IDE 会在 IDE 窗口的底部区域显示编译信息。编译完成后，您将看到如下信息。

之后，我们将编译好的代码上传到开发板。

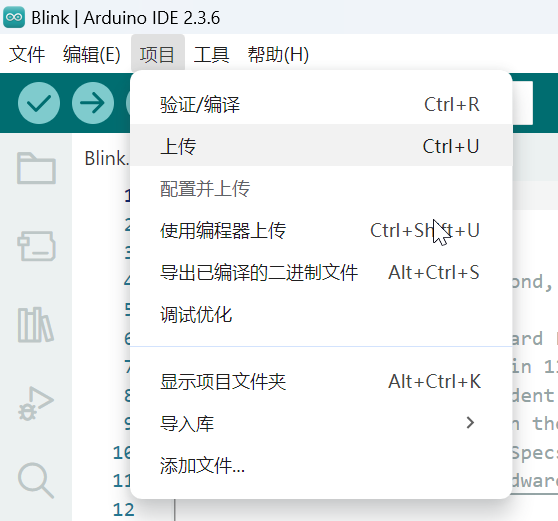

请确保开发板已连接到电脑，然后点击项目 > 上传

Arduino IDE 会先编译然后上传。用户需要使开发板进入 上传模式。要进入 上传模式，首先按住 DOWNLOAD 按钮，然后按下并松开 CHIP_EN 按钮，最后松开 DOWNLOAD 按钮。

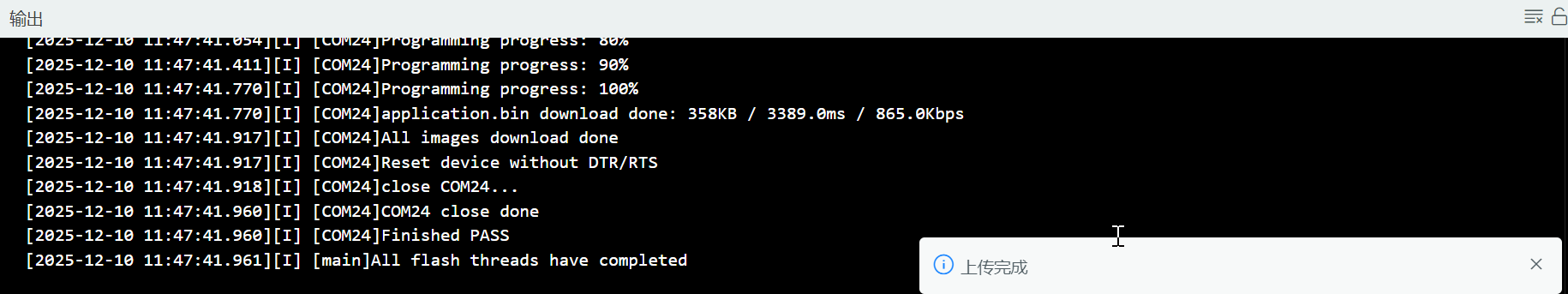

同样，在上传过程中，IDE 会显示信息。上传完成后，会显示 上传完成 信息。

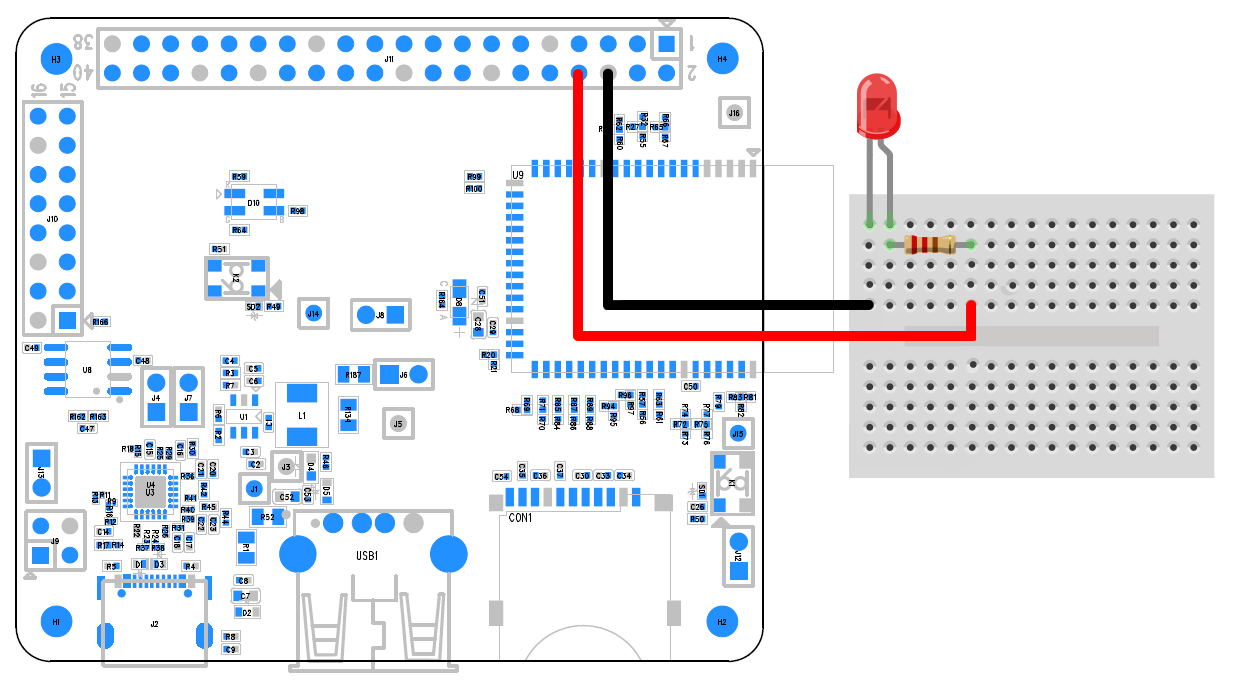

简单来说，这个示例使 LED 闪烁，它使用 LED_BUILTIN （参考引脚图中的 D5）。然后我们按照下图连接 LED。建议在 LED 和 GND 之间串联一个阻值合适的电阻。

最后，按下 CHIP_EN 按钮，您就可以看到 LED 闪烁了。
